小轮车后轮花鼓集线器结构设计

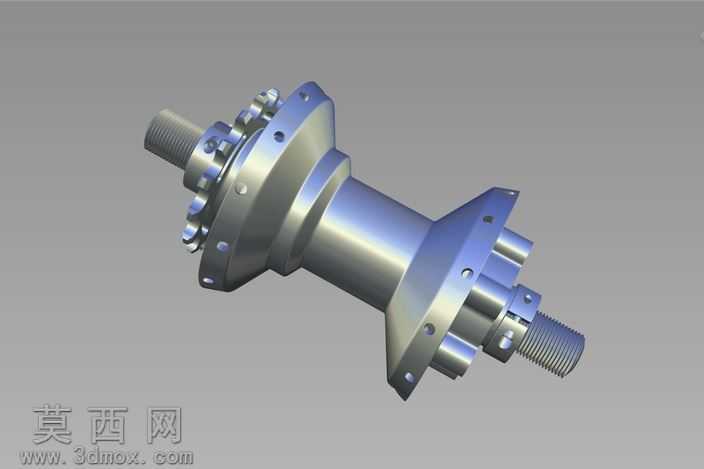

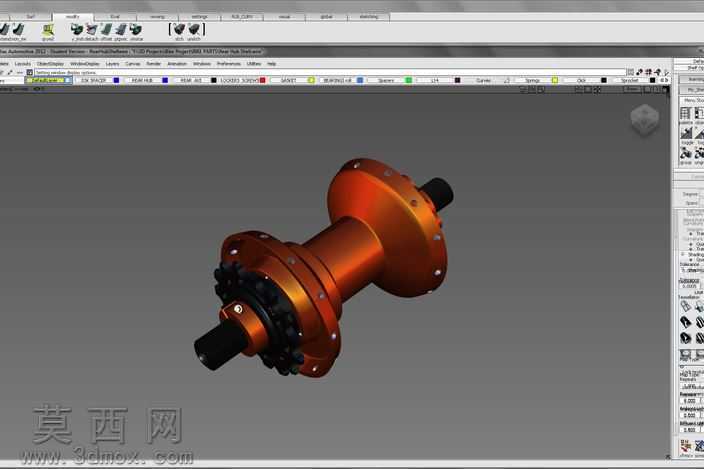

本作品为小轮车后轮花鼓集线器的三维设计成果，建模阶段以回转体结构为核心基础，先通过草绘绘制花鼓主体的轴向截面轮廓，利用旋转特征生成花鼓的核心筒体结构，精准把控筒体两端的轴肩直径、安装位长度尺寸，匹配小轮车后轮组的装配间距要求。针对花鼓两端的轴伸结构，采用拉伸特征生成实心轴段，同时在轴段表面预留轴承安装位、端盖固定位的精确尺寸公差带，保证后续与轮组辐条、车架后叉的装配适配性。在花鼓筒体的外缘法兰部分，通过阵列特征均匀布置辐条安装孔位，严格遵循小轮车轮组的辐条编圈角度要求，每个孔位的倒角、沉台结构都做了精细化处理，避免辐条安装后出现应力集中问题。花鼓中部的离合传动结构部分，单独对棘齿、棘爪、弹簧卡位结构做了拆分建模，通过装配约束将各传动零件精准组合，还原花鼓滑行时的离合动作逻辑，保证传动结构的运动干涉检查全部通过。材质与渲染阶段，针对花鼓主体的金属材质，调整金属材质的粗糙度、反射率参数，模拟阳极氧化红铜色的金属表面质感，对轴段部分做发黑处理的材质表现，还原高强度合金钢轴的哑光深色质感，对棘爪、弹簧等小零件做镀锌防锈层的亮面金属材质区分，不同部件的材质质感层次分明。渲染过程中采用三点布光方案，主光源从斜上方打亮花鼓主体的曲面轮廓，辅光源补全暗部的结构细节，轮廓光勾勒花鼓边缘的金属反光，背景采用中性灰色调突出产品本身，最终渲染效果清晰展现花鼓的整体结构与各部件的装配关系。设计过程中充分考虑小轮车运动的高强度使用场景，对花鼓筒体的壁厚、法兰连接处的圆角过渡都做了结构强化处理，在保证整体轻量化的前提下提升结构强度，同时兼顾零件的加工工艺性，所有外部结构都避免了倒扣、锐角等不利于机加工的设计，各装配位的尺寸都符合通用自行车零配件的互换标准，可直接用于后续的工程图导出、样件试制环节。
