自行车铰接框架连接结构三维设计

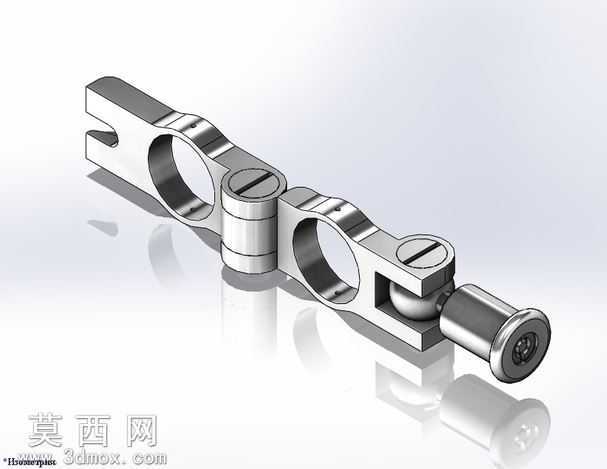

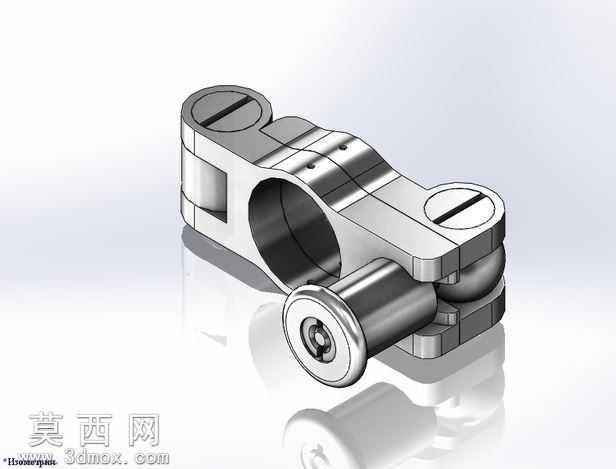

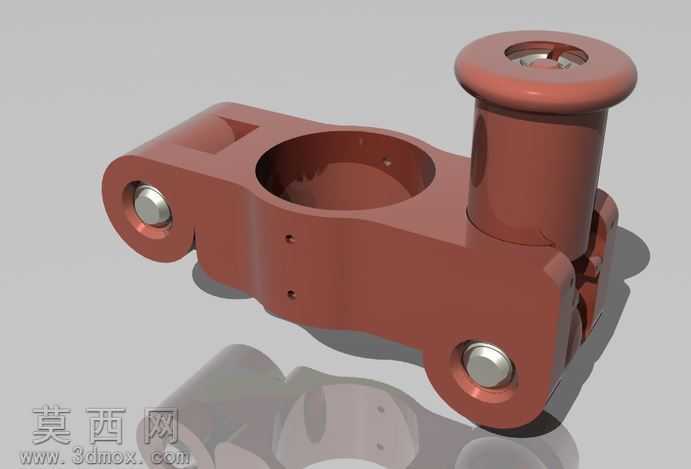

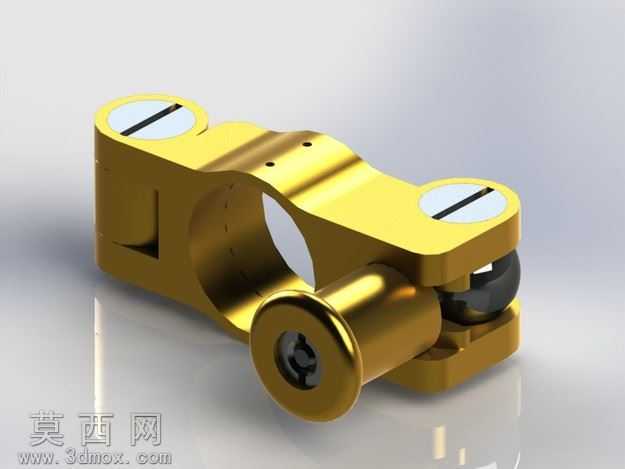

本作品为自行车铰接框架连接构件的三维建模设计，整体围绕自行车车架铰接部位的功能需求展开结构设计。建模阶段以铰接部位的实际受力特性为核心依据，先完成主体夹装基座的轮廓搭建，基座采用半开式抱箍结构设计，预留出与车架管柱适配的圆弧夹持腔，腔体内壁做贴合弧度处理，保证与管材装配时的接触面积均匀，避免应力集中。抱箍两端设置对称的开槽锁紧结构，槽位处预留紧固件安装孔位，可通过锁紧螺钉实现抱箍与车架管柱的抱紧固定，孔位边缘做倒角处理，既方便紧固件装配导入，也能减少装配过程中的应力开裂风险。构件中部设置铰接联动结构，采用球头铰接配合圆柱销轴的组合形式，球头部位预留足够的转动摆角空间，可满足自行车骑行过程中车架铰接部位的多维度小幅摆动需求，适配复杂路况下的车架形变缓冲；圆柱销轴部位做轴肩定位设计，销轴端部设置内六角紧固槽，方便装配时的扭矩施加，同时保证销轴装配后的轴向定位精度，避免骑行过程中销轴窜动脱出。渲染阶段采用金属材质表现，主体构件赋予哑光不锈钢材质，调整材质的粗糙度与反射参数，还原金属机加工后的细腻质感，紧固件部位赋予亮面镀铬材质，通过材质差异区分不同功能的零件，提升模型的结构辨识度；场景采用柔和的影棚布光，主光源从侧上方投射，勾勒出构件的轮廓线条与结构转折，辅助光源补全暗部细节，清晰展现抱箍内腔、铰接球头、锁紧槽位等隐蔽部位的结构形态，地面添加微弱的反射效果，增强模型的立体感与真实感。设计过程中充分考虑零件的加工工艺性，所有棱边均做圆角过渡处理，既避免加工过程中的锐边磕碰问题，也能降低零件使用过程中的应力集中系数，提升构件的疲劳强度；各装配部位预留合理的公差间隙，保证铰接结构转动顺畅无卡滞，锁紧结构抱紧后无松动间隙，完全匹配自行车车架铰接部位的实际使用工况，可用于自行车结构设计验证、机械零件教学演示等场景。
