球体闯关动态模拟机械结构装置

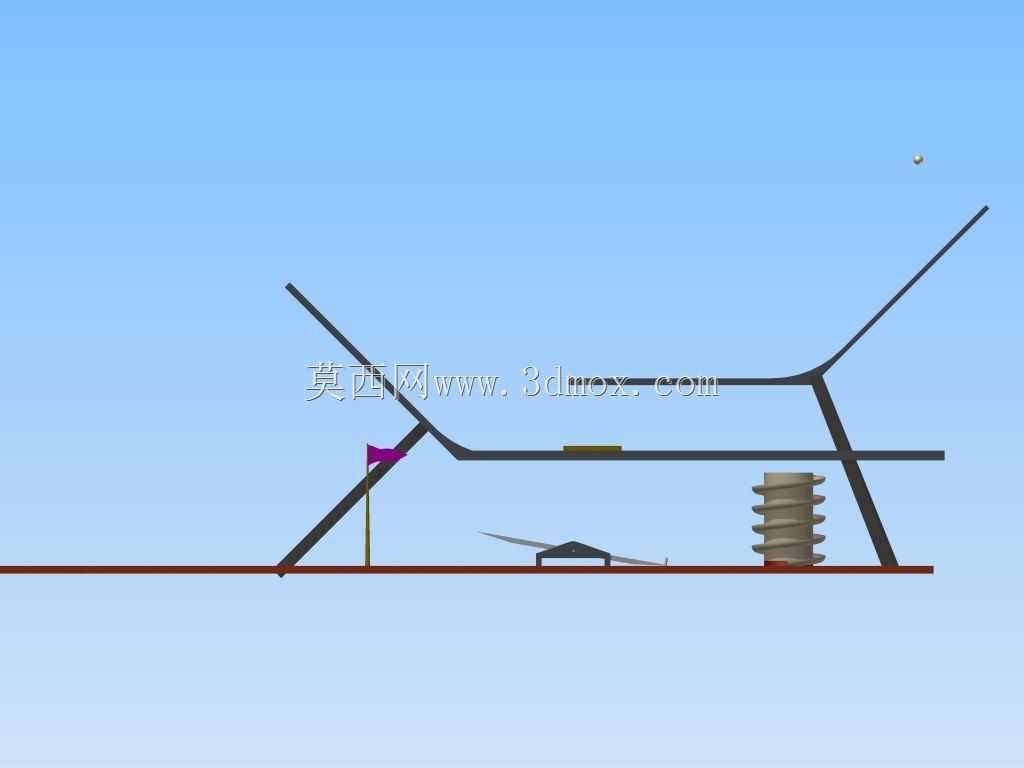

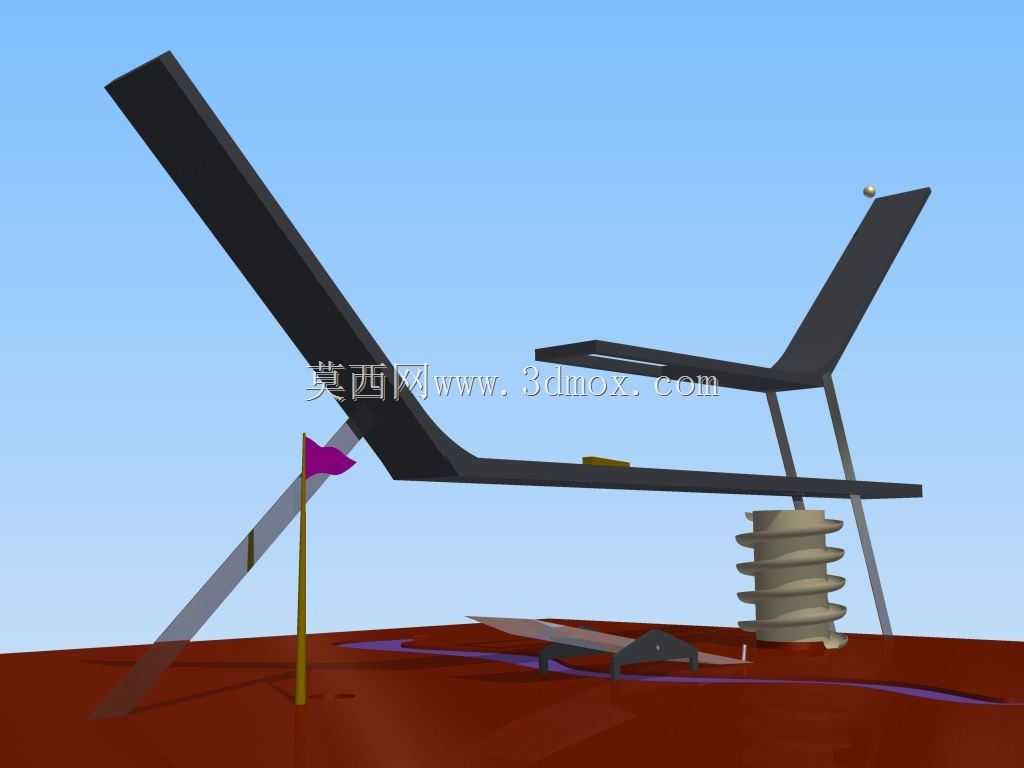

　　这套球体运动模拟装置的核心设计目标，是复现小球在多段组合式路径上的完整运动过程，可用于物理运动规律验证、机械原理教学演示以及趣味互动装置开发场景。从结构组成来看，装置包含倾斜式滑道段、水平承接平台、螺旋缓冲机构、终点标识组件四个核心部分，各部分的衔接角度、高度差都经过反复校核，确保小球在重力驱动下能够完成预设的运动流程。倾斜滑道采用大倾角直板结构，安装时与水平地面保持62度夹角，滑道两侧设置12mm高的挡边，避免小球高速滑行时从侧边脱出，滑道表面做了平面度处理，粗糙度控制在Ra1.6以内，减少滑动摩擦带来的能量损耗。水平承接平台与倾斜滑道的下端做圆弧过渡衔接，过渡段的曲率半径设置为小球直径的3.5倍，

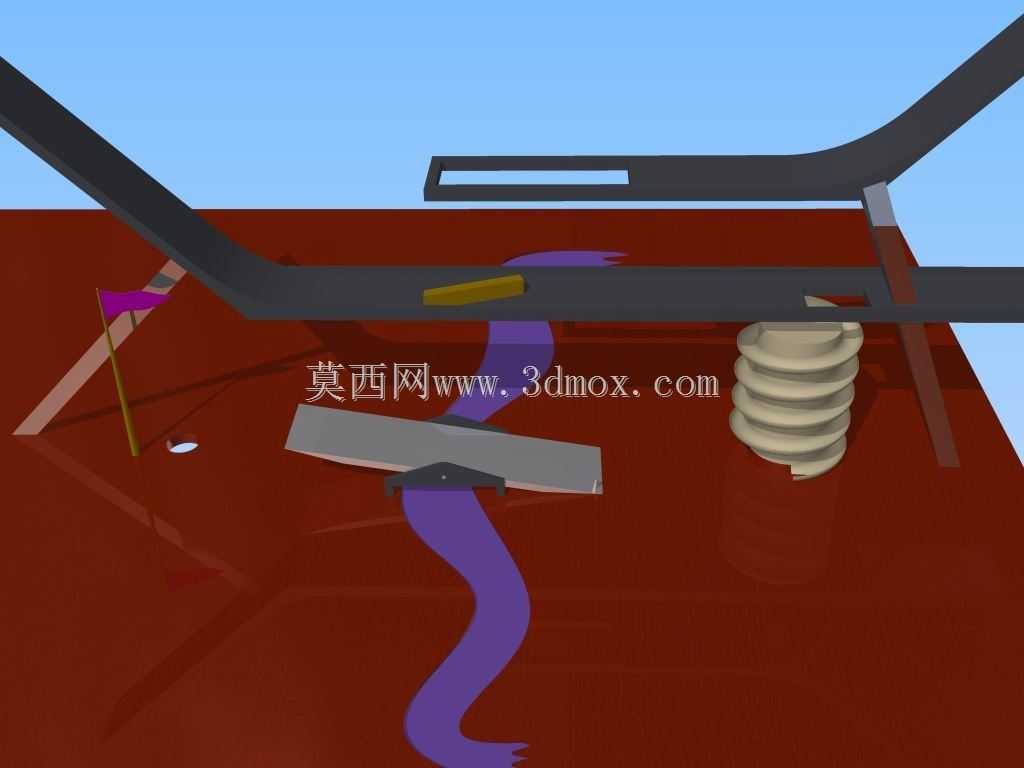

　　避免小球在衔接处发生弹跳脱离路径，平台表面预留了两处小型障碍凸台，凸台高度为小球半径的1/3，用于模拟路径中的随机阻碍效果，验证小球在遇到微小障碍时的运动姿态变化。螺旋缓冲机构安装在水平平台的末端下方，采用等距螺旋叶片结构，螺旋导程设置为小球直径的1.2倍，中心轴垂直于地面安装，螺旋叶片与中心轴采用焊接固定，整体高度为180mm，当小球从水平平台末端落入螺旋结构后，会沿着螺旋叶片逐圈下滑，将竖直方向的重力势能逐步转化为螺旋运动的动能，避免小球直接坠落导致的运动轨迹失控。终点标识组件包含竖直插装的旗杆与标识旗，旗杆高度为220mm，安装位置在螺旋机构的侧方承接区域，小球完成螺旋段的缓冲运动后，会沿着最终的导向斜面滑向旗杆位置，

　　完成整个运动流程。设计过程中针对各段路径的安装边界做了明确限定：整个装置的底座采用矩形钢板结构，长宽尺寸为720mm*480mm，所有上部结构的安装投影均不超出底座范围，避免装置运行时出现重心偏移；倾斜滑道的最高端距离底座平面的垂直高度为380mm，最低端与水平平台的衔接处高度为120mm，整体高度差控制在260mm，确保小球获得足够的初始滑行动力，同时不会因为速度过快导致冲出路径。在功能实现层面，这套装置可直观演示重力做功、摩擦损耗、曲线运动向心力、碰撞能量传递等多个物理原理，在教学场景中能够帮助学习者快速理解抽象的力学概念，在工业场景中，其路径设计逻辑可参考应用于物料分拣滑道、重力式上料机构的开发，通过调整滑道角度、障碍位置、

　　缓冲结构参数，适配不同尺寸、不同重量的工件输送需求。设计时还特意在部分抓杆结构处预留了接地安装缺口，可根据实际使用需求加装接地固定件，调整装置的整体阻尼参数，改变小球的最终运动停留位置，拓展不同的运动模拟效果，使用者也可根据演示需求调整各段结构的相对位置，重新规划小球的运动路径，验证不同路径设计下的运动规律。
