卡通风格1899款复古怀表结构设计

　　这款复古风格怀表的三维结构设计，最初的测绘起点是实物拆解后的全尺寸数据采集，用游标卡尺对每一个冲压表壳零件、表盘固定柱、表玻璃压圈、表冠传动杆逐一测量，过程中需要反复核对不同装配状态下的配合间隙，避免后期装配出现干涉问题。从实际应用场景来看，这类怀表结构既可以作为复古配饰的结构原型，适配文创周边的实体开模需求，也能作为卡通渲染场景中的高精度道具，满足动画、静帧创作里的细节表现要求，同时也能给小型精密计时结构的设计提供参考，帮助初学者理解小型机械部件的层级装配逻辑。

　　设计过程中需要重点考虑表壳曲面的变形控制，最初做表盘曲面造型时，要兼顾卡通化的圆润视觉效果和实际零件的可制造性，表壳的曲面弧度不能出现倒扣结构，否则后续如果做冲压或者3D打印原型，会出现脱模困难的问题。表玻璃的固定结构采用压圈嵌入式设计，压圈和表壳的配合公差控制在0.02mm范围内，既保证玻璃安装后不会出现晃动，也避免过盈量太大导致玻璃受挤压碎裂。表冠的传动结构和内部计时模组的连接位置，要预留足够的转动空间，避免上链或者调时的时候出现卡滞，传动杆的弯折角度经过多次调整，保证转动时的力矩传递顺畅，不会出现空程。

　　表盘的造型设计兼顾了卡通风格的辨识度和计时功能的可读性，刻度标识的凸起高度控制在0.1mm，既保证视觉上有足够的立体感，也不会因为凸起过高和表玻璃产生摩擦。表壳背部的后盖采用旋合式结构，螺纹的螺距选用0.5mm的细牙螺纹，保证旋合后的密封性，同时后盖的防滑纹路深度控制在0.3mm，方便徒手拆卸更换电池或者调校内部结构。整个怀表的整体直径控制在45mm，厚度控制在12mm，属于常规怀表的尺寸边界，适配通用的怀表挂链安装位，挂耳的开孔直径为3mm，可以穿过绝大多数常规规格的表链挂环，不需要额外做转接结构。

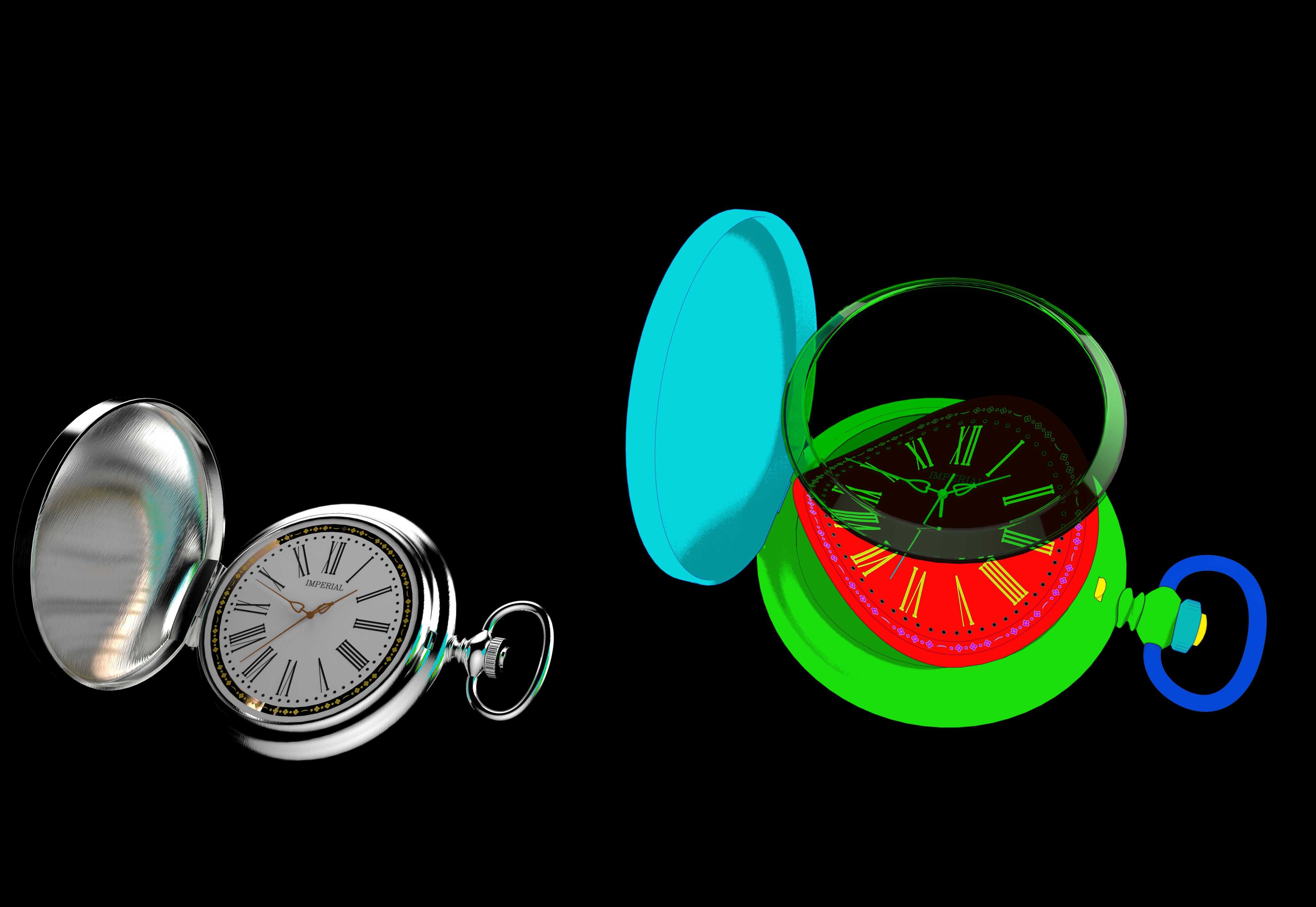

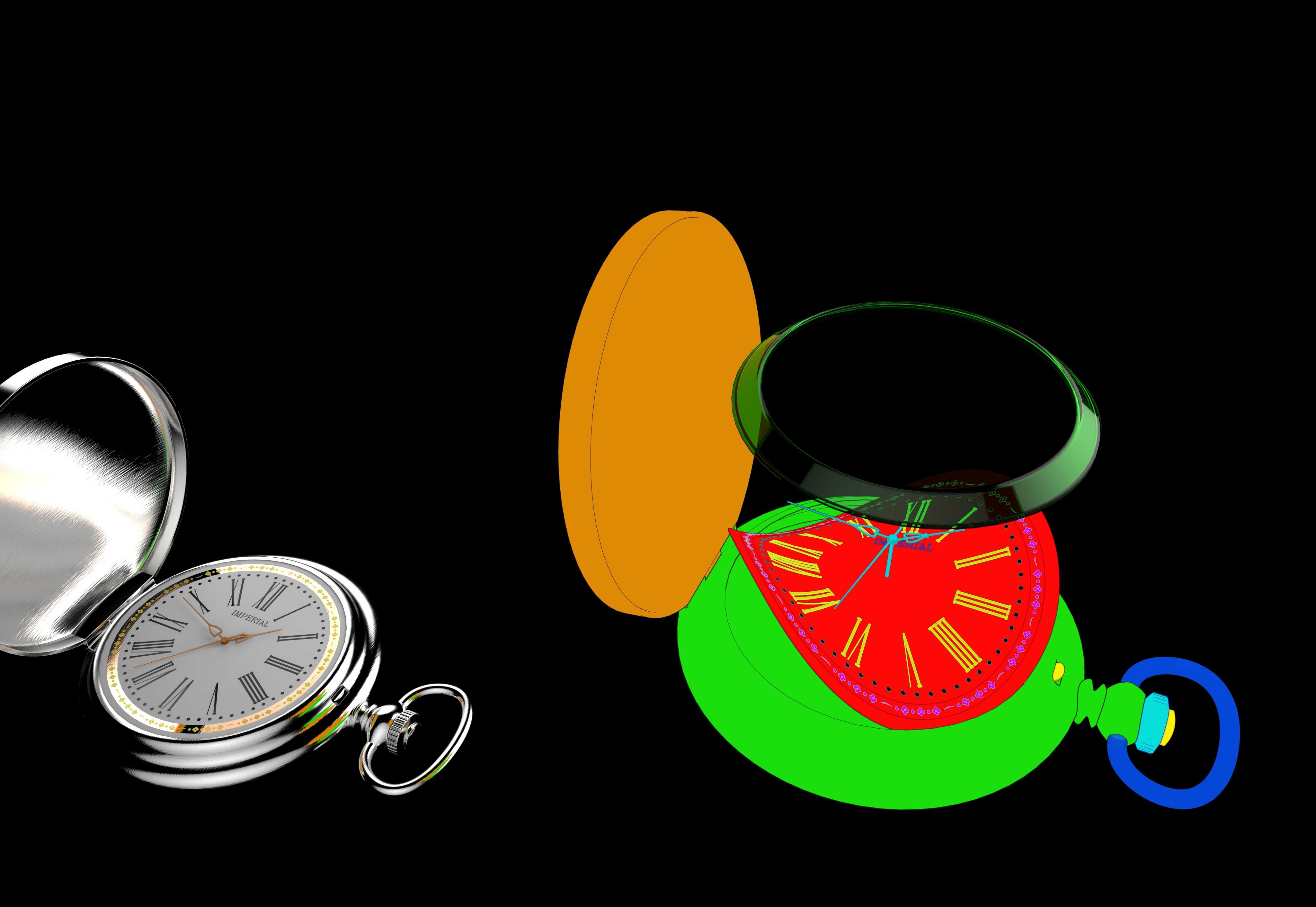

　　在结构分层上，整个模型分为表壳外层、表盘固定层、计时模组安装层、后盖密封层四个主要部分，每一层的定位柱位置都做了对应匹配，装配时可以通过定位柱快速对齐，减少装配调整的时间。表玻璃选用弧面造型，曲率半径和表壳的上沿弧度保持一致，保证整体外观的流线型统一，不会出现玻璃突出或者凹陷的违和感。考虑到卡通渲染的需求，模型的所有曲面都做了连续曲率处理，避免渲染时出现棱角生硬的问题，同时零件的分模线位置都做了隐藏处理，放在装配后不可见的位置，保证外观面的完整度。

　　实际做结构验证的时候，要重点检查表盘和表针的转动间隙，表针和表盘之间预留0.15mm的间隙，和表玻璃之间预留0.2mm的间隙，保证表针转动时不会剐蹭到上下两个部件。表冠的防滑齿间距做了优化，齿顶做了R0.2的圆角处理，既保证转动时有足够的摩擦力，也不会因为棱角太尖锐影响触感。内部的计时模组安装位做了通用化设计，可以适配市面上常规的石英机芯尺寸，不需要单独定制机芯，降低后续实体化的成本。整个模型的所有壁厚都控制在0.8mm以上，避免薄壁结构在打印或者冲压时出现变形问题，受力较大的表冠连接位置做了局部加厚处理，提升结构强度，避免日常使用中表冠受外力碰撞断裂。
