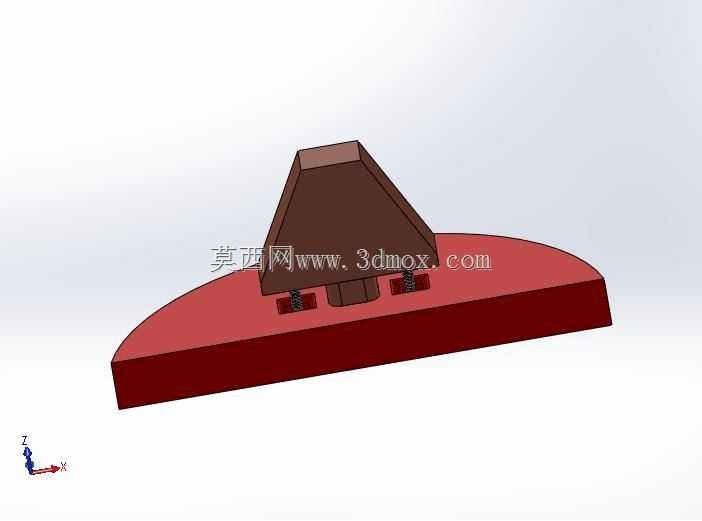

带梯形凸台的半圆底座定位支撑构件

　　该构件的底座采用半圆弧扁平结构设计，这类结构形态常见于需要贴合圆柱面安装、或是受安装空间边界限制只能单侧布置固定点的工况场景，比如圆形管道外壁的辅助支撑、回转类设备端盖的附加定位组件、弧形工作台面的限位挡块安装等场景，半圆的直边侧可贴靠平面基准，弧边侧可适配对应曲率的曲面安装面，避免额外加工适配垫块带来的装配累积误差。底座上设置的梯形凸台并非简单的凸起结构，其锥面角度经过受力校核，当构件承受垂直于底座方向的载荷时，锥面可将部分竖直载荷分解为水平方向的分力，分散到底座与安装面的接触区域，降低凸台根部的应力集中系数，避免长期受载后出现根部断裂的失效问题。凸台两侧对称布置的沉孔结构，用于安装内六角圆柱头螺钉，

　　沉孔的深度设计刚好可将螺钉头部完全埋入底座表面以下，不会在底座安装面上方形成凸起干涉，保证上方配合部件可以完全贴紧底座上表面，不会被螺钉头部顶起产生装配间隙。从安装边界来看，底座的厚度尺寸控制在较小的区间，适合安装在设备内部预留间隙较窄的位置，不会过多占用设备内部的装配空间，半圆的半径尺寸可根据实际安装面的曲率做适配调整，当前模型的尺寸比例适配直径300-500mm区间的圆柱安装面，可直接用于该尺寸区间的配套结构设计参考。在实际功能层面，该构件可作为定位挡块使用，梯形凸台的侧面可作为定位基准面，抵靠待定位工件的对应斜面，限制工件的水平方向窜动；也可作为小型承载支座使用，凸台顶面可安装小型传感器、行程开关或是轻载执行元件，

　　底座通过两侧螺钉锁紧在安装基础上，保证元件安装位置的稳定性，不会因设备运行振动出现位置偏移。设计过程中特意将凸台与底座设置为一体化结构，没有采用分体拼接的形式，一方面减少了装配环节的零件数量，降低装配工作量，另一方面一体化结构的整体刚性更好，承受冲击载荷时不会出现拼接面错位的问题，适合有一定振动的设备工况。底座的底面没有设置额外的定位销孔，是考虑到部分应用场景需要微调构件的安装位置，采用螺钉锁紧的方式可在螺钉未完全拧紧时沿安装面的弧向调整位置，待位置校准后再完全锁紧螺钉，适配现场安装时的位置调整需求，若需要更高的定位精度，也可在底座直边侧加工定位销孔，配合圆柱销实现精准定位。凸台的顶部做了小尺寸的平面倒角，

　　一方面避免锐边划伤装配人员，另一方面在上方安装部件时，倒角可起到导向作用，方便部件快速对准安装位置，降低装配对位的难度。从受力特性来看，两侧螺钉的安装位置距离凸台根部的距离经过优化，当凸台承受侧向载荷时，螺钉的拉力与底座底面的支撑力形成的力臂可平衡侧向载荷产生的倾覆力矩，保证构件不会在侧向力作用下出现翻翘，即使承受额定范围内的冲击侧向力，也能保持安装位置的稳定。这类结构看似简单，但在非标自动化设备、小型专用机械的结构设计中应用频次很高，很多设计人员在做这类支撑定位构件时容易忽略凸台锥角、螺钉位置与受力的匹配关系，要么锥角过小导致应力集中断根，要么螺钉位置太靠近凸台导致抗倾覆能力不足，该模型的结构参数经过受力验证，可直接作为同类构件的设计参考，减少设计过程中的校核计算工作量，缩短非标结构的设计周期。
