螺旋立柱拟人抓取吉祥物造型设计

　　这款拟人化螺旋立柱造型的抓取结构设计，最初的构思来源于车间内常见的螺纹顶升机构与车间操作工位的辅助取料结构，在做文创衍生设计时，将工业结构的功能性与拟人化的亲和外观做了融合，没有采用常规工业设备冷硬的直角造型，而是把核心的螺旋传动段做了圆润化的倒角处理，每一圈螺纹的牙顶都做了R2的圆弧过渡，既保留了螺旋结构本身的层级视觉特征，也避免了尖锐棱角带来的磕碰风险，适合放在工业展示区、实训教室或者企业前台做形象展示。

　　从结构功能的角度拆解，整个造型分为三个核心部分：底部的安装基座、中部的螺旋立柱段、顶部的拟人头部与两侧的抓取臂。底部基座采用了方形沉台设计，安装边界控制在120mm×80mm的矩形范围内，底部预留了4个M5的安装孔位，孔位距基座边缘的距离统一为15mm，不管是采用螺栓固定在展示台面上，还是直接放置在平面上，都能保证足够的稳定性，不会因为重心偏高出现倾倒问题。中部的螺旋段总高度为180mm，螺距设定为12mm，每一圈螺纹的牙型都做了等比例缩放，没有因为是文创造型就简化螺纹的轮廓特征，仔细观察能看到每一圈螺纹的升角都和普通传动丝杠的升角保持一致，这部分在做三维建模时，是先绘制螺旋路径线，再用扫描特征生成实体，之后对每一圈的边缘做倒圆角处理，保证曲面过渡顺滑，不会出现建模时的棱角破面问题。

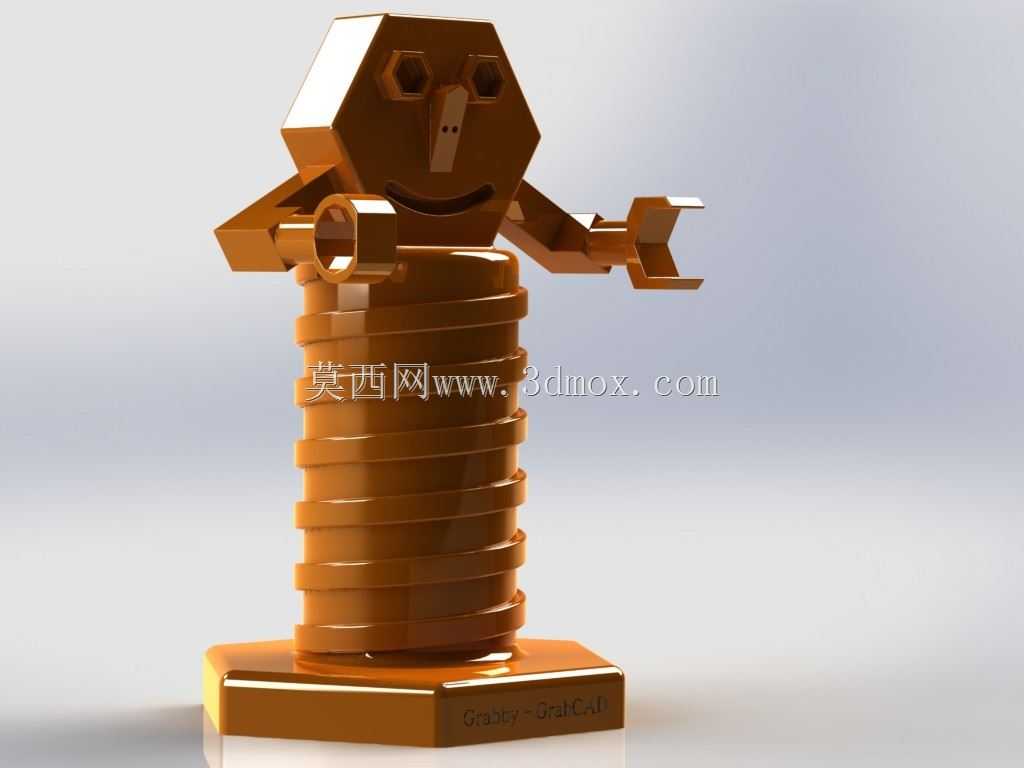

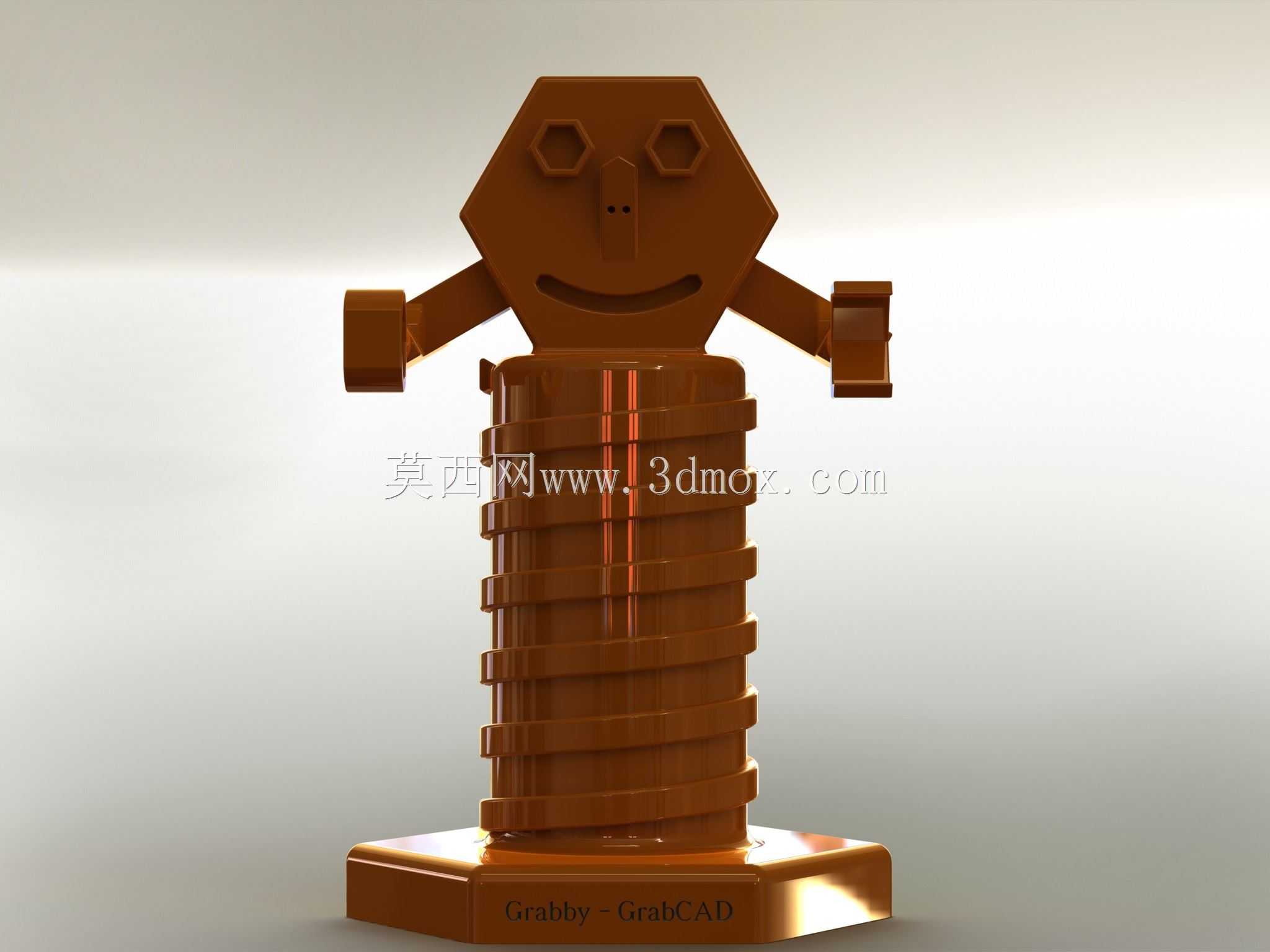

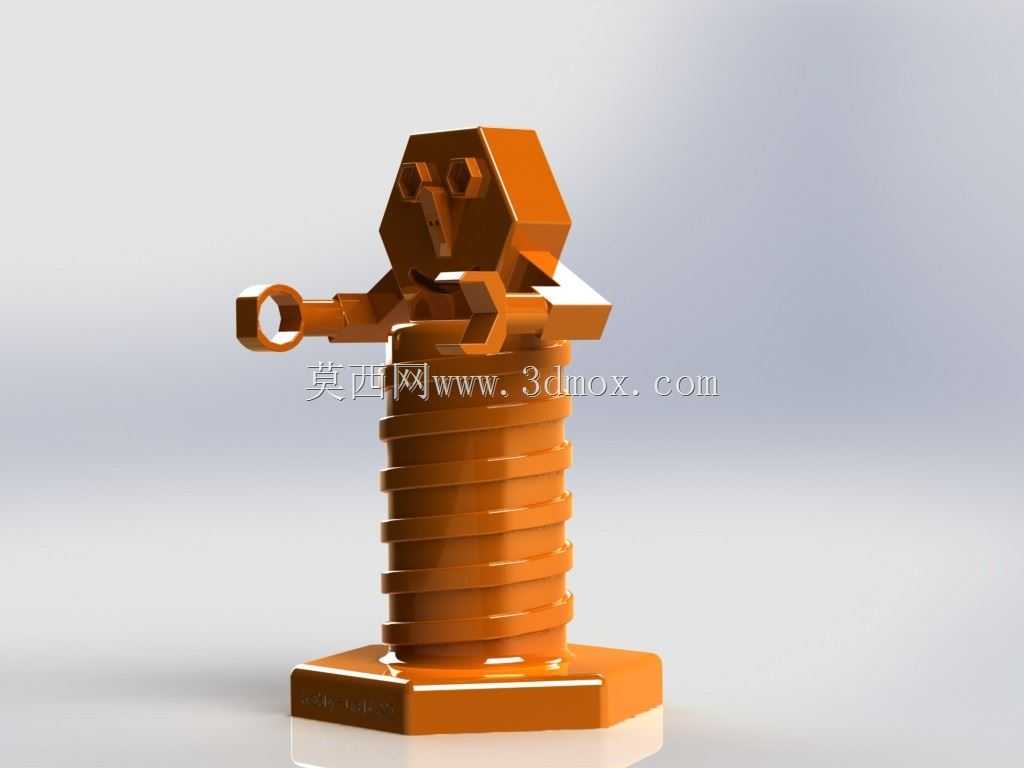

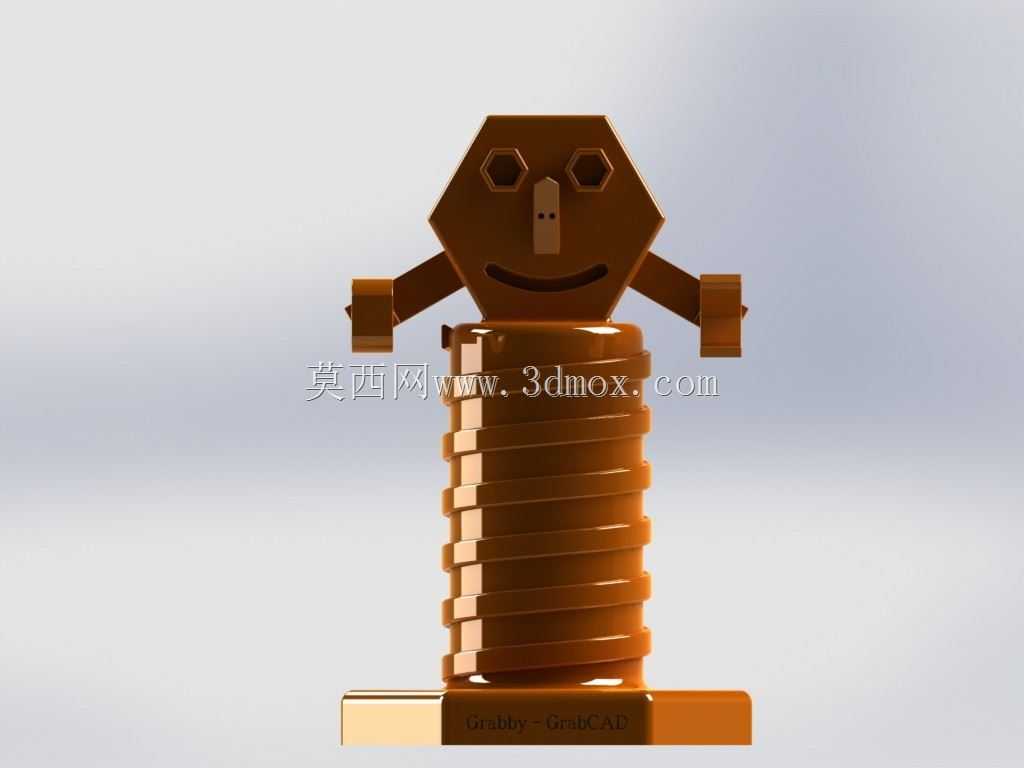

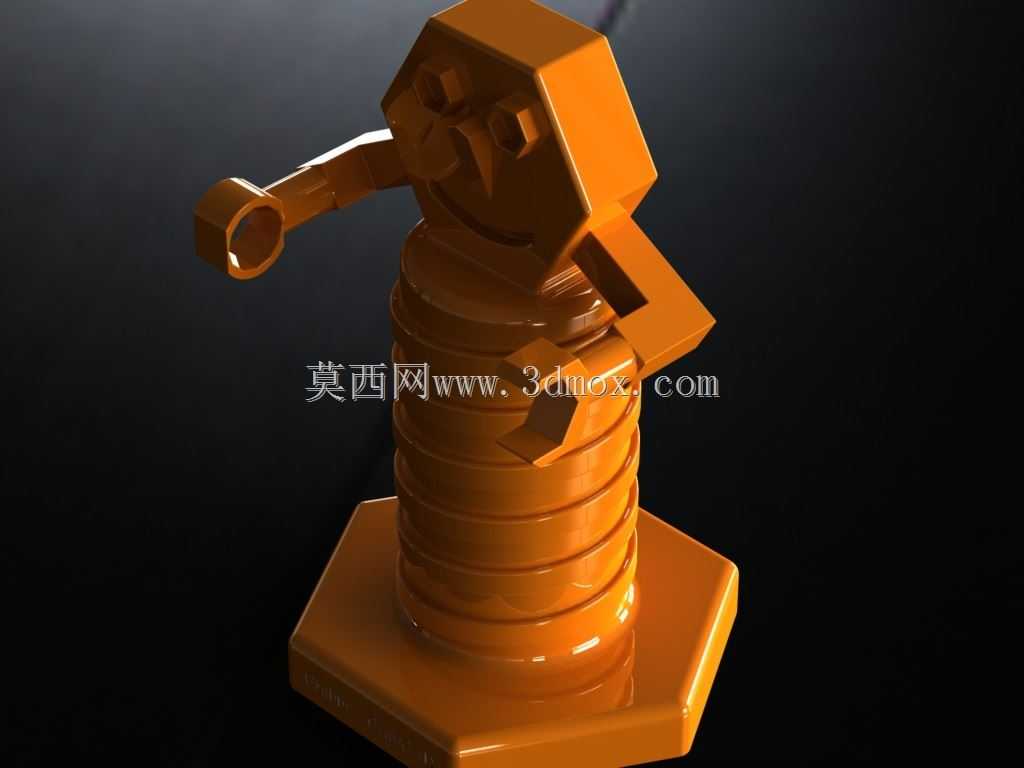

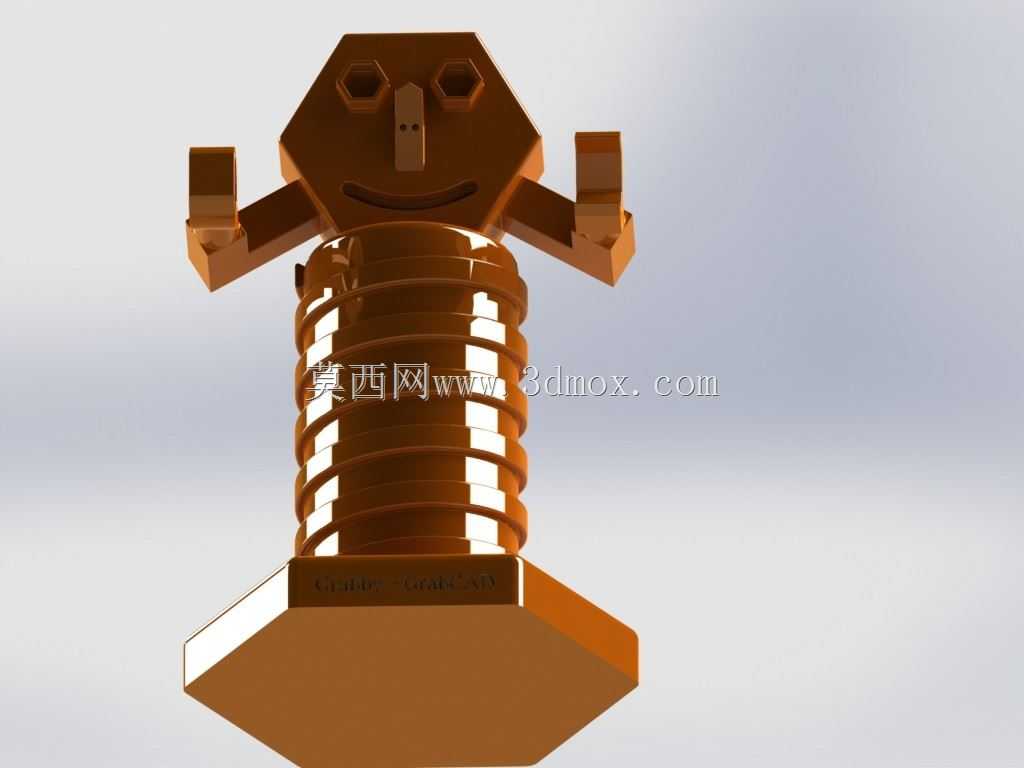

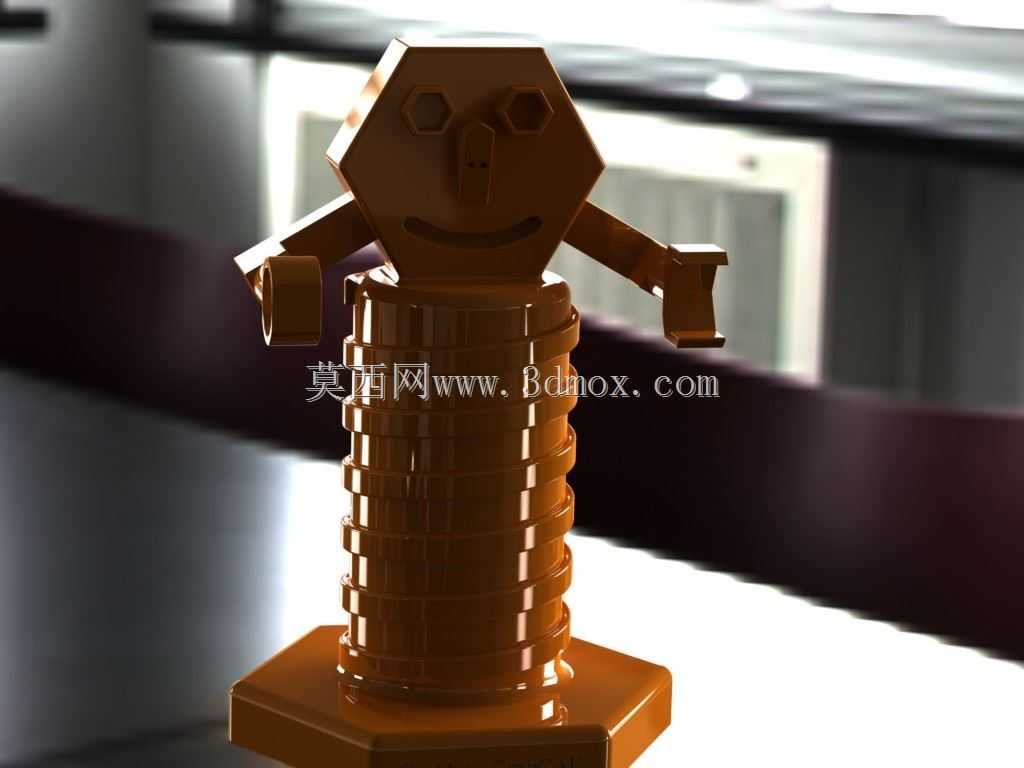

　　顶部的拟人头部采用了正六边形的基础轮廓，这个轮廓的设计灵感来源于常用的外六角螺栓头部，两个眼部位置做了内凹的六边形沉孔，和外轮廓的六边形形成呼应，鼻部采用了小尺寸的矩形凸台，上面预留了两个直径2mm的小孔模拟鼻孔，嘴部做了内凹的圆弧槽，呈现出微笑的形态，弱化了金属材质的冷硬感。两侧的抓取臂从头部下方的立柱位置延伸出来，臂长控制在45mm，末端的抓取块做了方形的加厚处理，厚度为10mm，两个臂的张开角度为120度，这个角度的设定既保证了视觉上的舒展感，也不会因为臂展过宽导致整体造型的占用空间超出常规摆件的尺寸边界，整个造型的最大宽度控制在160mm以内，放在常规的办公桌或者展示架上不会占用过多空间。

　　在实际的应用场景中，这款造型除了作为企业吉祥物展示之外，也可以经过小尺寸缩放之后做成桌面的便签夹、小型零件收纳座，两侧的抓取臂位置可以加装微型的弹性夹片，用来夹持便签纸、小型工艺卡片，中部的螺旋段因为有层级的凹槽结构，也可以临时放置回形针、图钉这类小型的五金零件，兼顾展示性与一定的实用功能。做结构设计的时候，特意把所有的壁厚都控制在3mm以上，不管是采用3D打印做样件，还是采用注塑工艺做批量生产，都能保证足够的结构强度，不会出现薄壁位置的填充不足或者打印翘边问题，各个连接位置的过渡圆角都不小于1mm，避免了应力集中的问题，哪怕是经常拿取挪动，也不会在转角位置出现断裂。

　　建模过程中，所有的特征都采用了全参数化的设计方式，螺旋段的螺距、总高度，头部的六边形尺寸，臂展长度都可以根据实际的使用需求做参数调整，如果需要做成更大尺寸的展厅展示模型，只需要调整全局缩放比例，再对应调整安装孔的尺寸就可以直接导出加工图纸，不需要重新绘制结构轮廓。两侧的抓取臂和主体立柱之间采用了一体化的设计，没有做拆分的装配结构，减少了后续组装的工序，也避免了装配间隙带来的外观瑕疵，整个造型的外表面没有多余的装饰线条，所有的轮廓线都服务于结构本身的特征，不会出现为了装饰而添加的冗余结构，这也符合机械设计中“形式追随功能”的核心思路，哪怕是做文创类的造型设计，也保留了机械结构本身的严谨性。

　　在做曲面检查的时候，所有的外表面都做了曲率连续检查，没有出现曲率突变的位置，不管是做哑光的树脂喷砂处理，还是做亮面的金属烤漆处理，都能获得均匀的表面质感，不会因为曲面不顺畅出现反光不均的问题。重心位置经过测算，落在底部基座的中心位置，竖直方向的重心高度距离基座底面为110mm，配合基座本身的重量，哪怕是受到轻微的碰撞，也能快速回到稳定状态，不会轻易倾倒。
