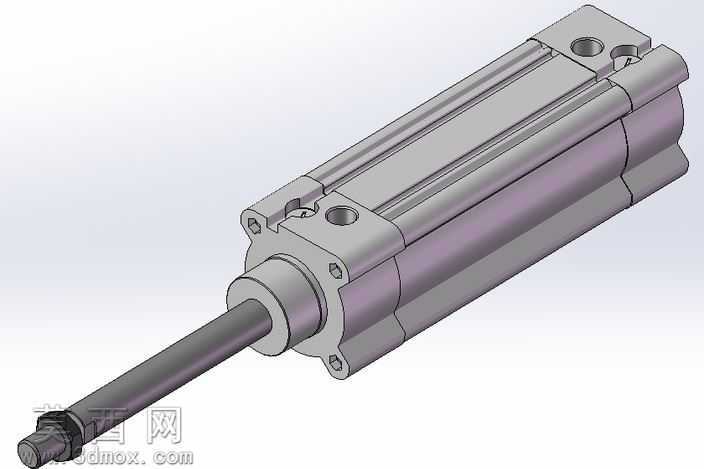

紧凑型拉杆式液压油缸三维结构设计

本作品为紧凑型拉杆式液压油缸的三维参数化建模成果，建模过程严格遵循液压执行元件的通用设计规范，首先从核心功能结构拆解入手，将整体结构划分为前端盖、缸筒、活塞杆、活塞组件、后端盖、密封槽组、安装定位孔、拉杆紧固件八大核心模块，采用自底向上的装配建模逻辑，先完成单个零件的特征建模，再通过同轴、面重合、轴向限位等标准装配约束完成整体组装，全程保证各配合面的公差预留符合液压元件的常规加工要求。在零件建模阶段，缸筒部分采用拉伸凸台结合薄壁特征生成，内壁与活塞配合的工作面设置了独立的外观面分组，便于后续渲染时区分加工面与非加工面的材质差异；前端盖与后端盖采用方形安装法兰结构，建模时精准绘制了四个角部的拉杆通孔、端面的安装定位销孔、进出油口的螺纹孔特征，所有孔位的位置度严格参照同规格标准油缸的安装尺寸设定，保证模型可直接对接常规安装场景的适配校验。活塞杆部分采用阶梯轴特征建模，从杆端的外螺纹连接段、防尘圈配合段、导向套配合段到与活塞连接的内螺纹段，各轴段的直径、长度、倒角参数均符合液压活塞杆的设计标准，同时在活塞杆表面设置了镀铬层对应的材质分组，还原真实产品的表面处理特征。渲染阶段采用金属材质分层赋值，缸筒外表面赋予磨砂银灰色铝合金材质，活塞杆表面赋予高光亮面镀铬钢材材质，端盖部分赋予哑光铸铁材质，密封槽位置赋予黑色丁腈橡胶材质，通过环境光遮蔽、边缘高光调整，清晰呈现各零件的装配层次与结构边界，避免不同零件的视觉混淆。设计过程中重点考量了油缸的紧凑性需求，将端盖的轴向尺寸做了优化压缩，同时保留了完整的密封安装槽位、缓冲结构预留空间，既保证模型外观简洁规整，又完整还原了拉杆式油缸的核心工作结构，可用于液压回路原理演示、设备装配干涉校验、液压系统布局设计参考等场景，模型的所有特征均保留可编辑参数，便于后续根据不同行程、缸径需求做参数化调整，适配不同的使用工况。
