有线电视运营商用折叠式电缆载波装置

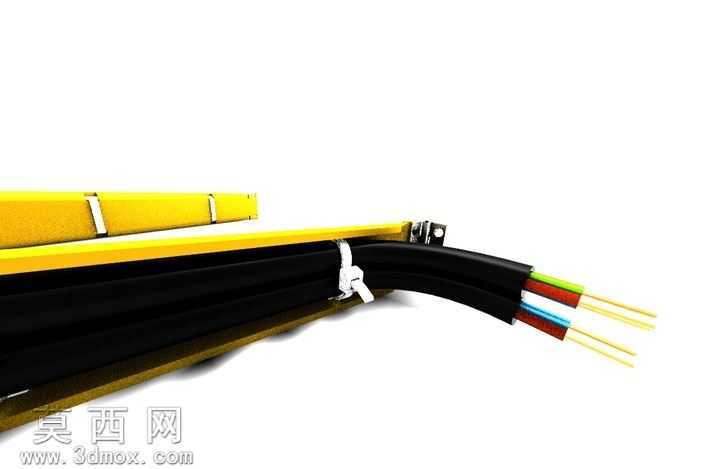

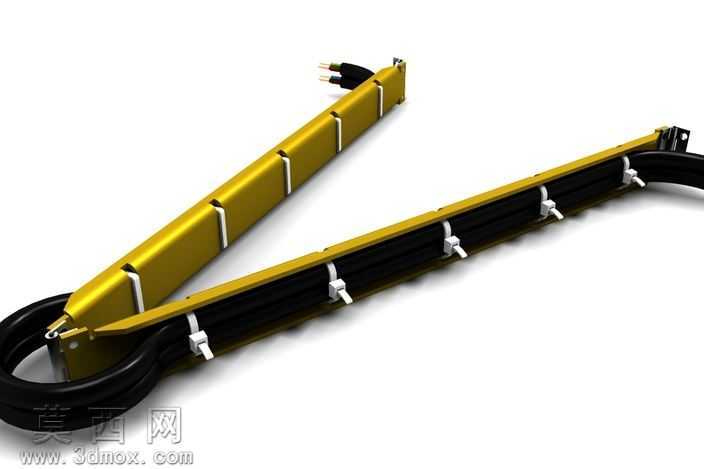

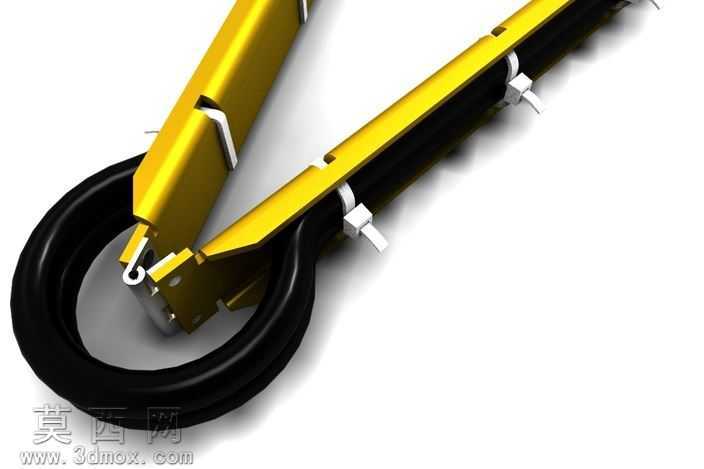

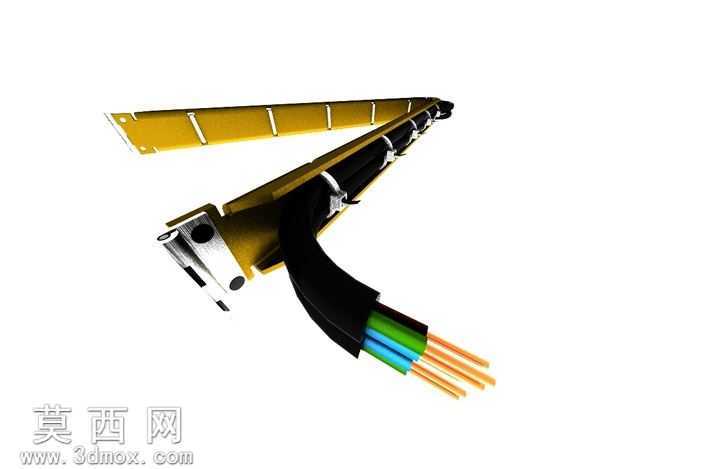

本模型为有线电视信号传输场景使用的折叠式电缆载波装置，采用SolidWorks完成全参数化三维建模，建模过程严格遵循实际布线作业的功能需求，对装置的每一处结构细节都做了精准还原。模型整体采用长条形折叠臂主体结构，主体臂身采用金属质感的金黄色涂装材质，模拟实际产品的阳极氧化铝合金材质，表面做了细腻的哑光金属质感处理，还原金属材质的轻微反光特性，避免过度亮面带来的失真感。装置内侧设置有连续的黑色电缆容置槽，槽体采用哑光黑色橡塑材质，模拟实际使用中耐磨橡胶内衬的质感，能够对内置的同轴电缆起到防护与固定作用，避免电缆在折叠展开过程中出现磨损、移位问题。沿臂身等距分布的白色卡扣结构，建模时做了精细的卡扣开合结构还原，每个卡扣都对应实际的电缆固定点位，能够将电缆牢牢限制在容置槽内，防止电缆松脱。装置两端设置有黑色的柔性电缆引出端，采用带自然弯曲弧度的黑色橡胶材质建模，还原电缆从装置端部引出的自然形态，端部的接头结构也做了细节刻画，还原同轴电缆接头的金属插针与绝缘外层结构。装置的折叠铰接结构设置在臂身中部，建模时还原了铰接轴、定位卡扣等细节结构，能够实现臂身的对折收纳与展开固定，折叠状态下装置长度缩减一半，便于施工人员携带与转运，展开后可实现长距离的电缆临时承载与布设，适配有线电视线路临时架设、故障抢修等场景的使用需求。渲染阶段采用了柔和的工作室光源，多角度打光突出装置的金属质感与结构层次，对卡扣、铰接点等细小结构做了阴影强化，让整体结构的立体感更加突出，所有零部件之间的装配关系清晰明确，无干涉错位问题，可直接用于结构验证、作业演示以及产品宣传展示使用。
