TUCP204立式带座外球面轴承三维建模作品

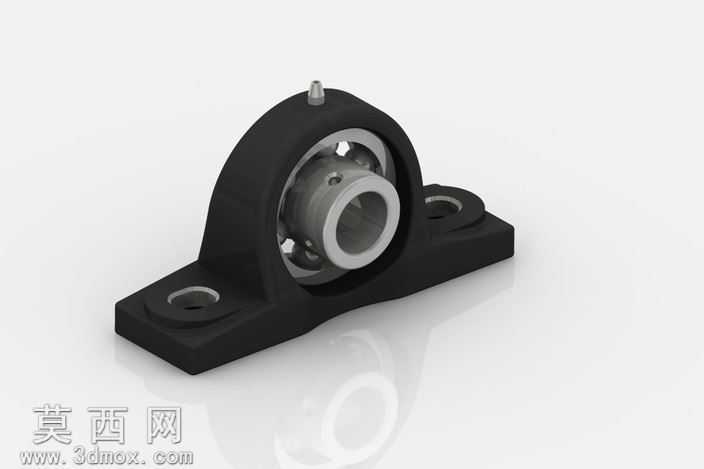

本作品为TUCP204型立式带座外球面轴承的三维建模成果，建模过程严格遵循实物测绘与机械设计标准参数，首先通过三维建模软件完成基础轮廓的草绘搭建，以轴承内孔20毫米的核心尺寸为基准，依次推导内圈、外圈、滚动体、保持架以及铸造型立式轴承座的各部分比例参数，确保整体尺寸公差符合通用机械配件的装配要求。建模阶段针对轴承座的铸造圆角、安装脚的沉头螺栓孔、顶部注油嘴结构进行了精细化特征处理，避免出现尖锐棱角与不符合加工工艺的结构；轴承部分还原了外球面与轴承座内凹球面的配合曲面，精准复刻了内圈的顶丝锁紧结构，保证模型可直观展示轴承与座体的装配关系。材质渲染环节，为铸铁轴承座赋予哑光黑色铸铁材质，添加细微的铸造颗粒质感与表面轻微磨砂效果，还原铸铁件的真实表面特征；轴承钢材质的内外圈与滚动体则设置了金属高光与轻微的表面粗糙度，模拟轴承钢精加工后的金属光泽，顶部的注油嘴采用镀锌金属材质，区分不同部件的材质差异。结构设计上完整还原了该型号轴承的两个对称安装脚结构，安装孔的中心距、沉孔深度均与实物参数一致，内圈的锁紧顶丝位置、轴承与座体的配合间隙都做了符合实际装配的还原，可用于机械装配场景的虚拟演示、传动结构的干涉检查以及相关机械设计方案的效果展示。建模过程中优先采用参数化建模方式，各部分特征保留可编辑参数，方便后续根据同系列不同型号的尺寸进行快速修改调整，曲面构建时保证了球面配合面的曲率连续，避免出现曲面破面、接缝错位等问题，整体模型结构完整，细节还原度高，可直接用于机械设计教学、产品选型展示以及虚拟装配仿真等场景。
