商超风冷生鲜熟食冷藏展示柜结构设计

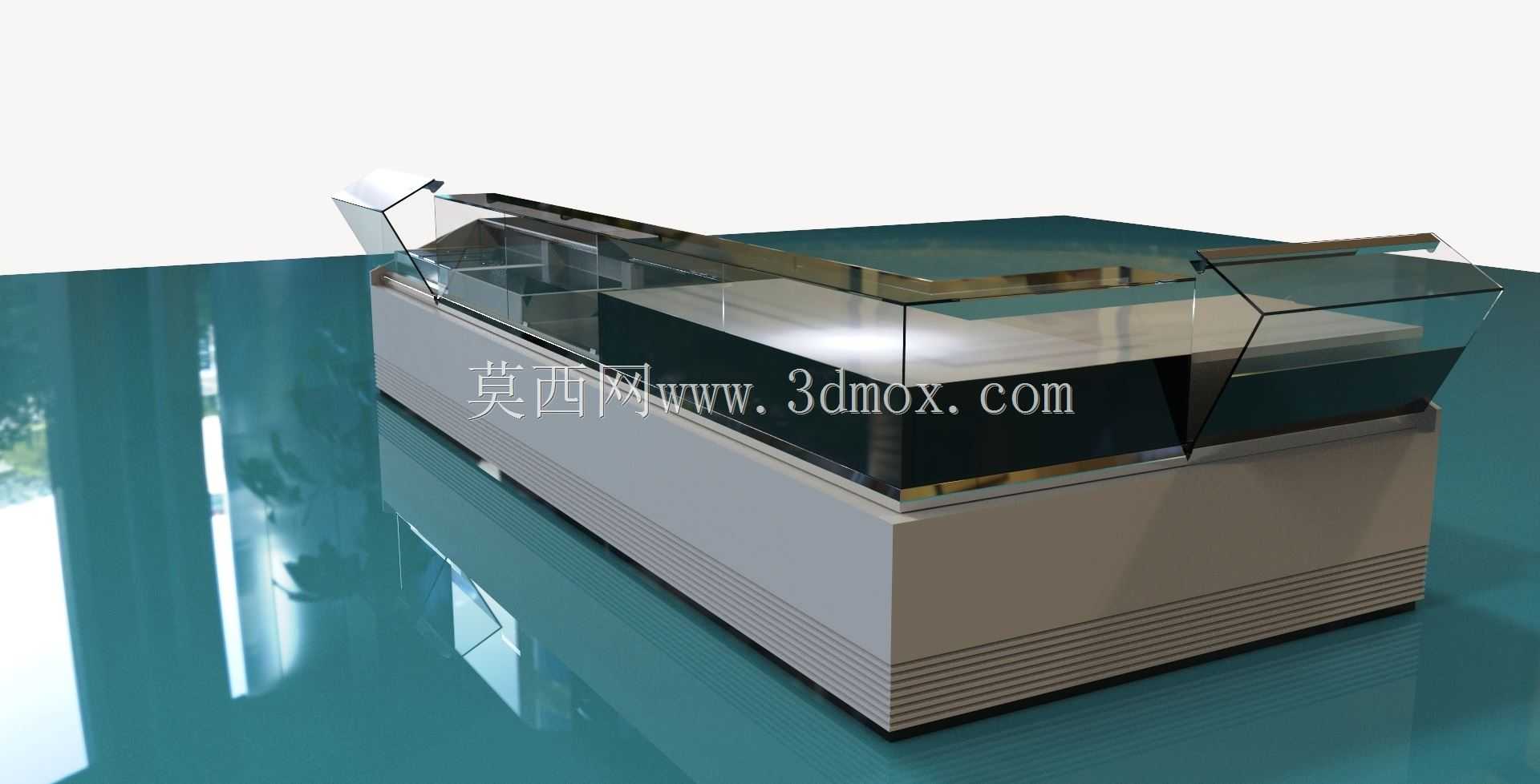

　　这款商用冷藏展示柜的三维结构设计，核心围绕商超生鲜、熟食、冷鲜食材的终端陈列与低温存储需求展开，在结构布局上充分兼顾了商用场景下的操作便捷性、展示通透性与制冷效率的平衡。从实际落地的应用场景来看，这类设备主要部署在连锁超市生鲜区、社区便利店熟食档口、精品商超冷鲜售卖区，承担着冷鲜肉、卤制熟食、低温寿司、即食冷食等需恒定低温存储商品的陈列与暂存功能，日常使用中既要满足顾客无遮挡查看商品的视觉需求，也要适配营业人员快速取放货品的操作习惯，同时还要保障柜内温度场均匀，避免局部温度波动导致食材变质。

　　在功能特性的结构实现上，柜体下部为集成制冷机组与储物空间的基座部分，基座外侧采用阶梯式散热格栅设计，格栅的条缝宽度、排布间距经过散热效率测算，既能够保障压缩冷凝机组的通风换热需求，避免机组运行时热量淤积导致制冷效率下降，也能阻挡日常清洁时的飞溅水渍进入机组舱，降低电气元件受潮短路的风险。基座上部的内胆采用一体折弯成型的食品级不锈钢结构，内胆转角处均做圆弧过渡处理，没有清洁死角，方便营业人员日常擦拭打理，避免食物残渣积存滋生细菌；内胆与外壳之间填充高密度聚氨酯发泡保温层，发泡层的厚度经过热传导仿真校核，在控制柜体整体外形尺寸的前提下，将柜内外的热交换量控制在较低水平，降低机组的运行负荷，减少日常能耗。

　　展示区域的玻璃围挡结构是设计的重点部分，前侧与两端的玻璃均采用超白钢化中空玻璃，两层玻璃之间的中空层做密封充惰性气体处理，既能够减少冷量通过玻璃传导流失，也能避免玻璃表面因内外温差产生凝露，遮挡顾客视线；玻璃围挡的拼接处采用食品级硅胶密封条做密封处理，拼接压条做了圆弧倒角处理，没有尖锐凸起，避免顾客选购或者员工操作时被磕碰划伤。玻璃围挡的上部设置可向上翻开的透明防护盖，翻盖的转轴处配置阻尼支撑结构，翻开后可以在任意角度悬停，员工补货时不需要额外扶持翻盖，操作便利性大幅提升，翻盖与柜体接触的位置设置整圈磁吸密封条，闭合时能够自动吸附贴合，保障柜体的密封性能，减少冷量外泄。

　　柜体顶部的台面采用拉丝不锈钢整板制作，台面边缘做下翻防水沿设计，清洁台面时水渍不会顺着柜体侧面流到地面，也能避免台面上的杂物掉落进柜内污染食材；台面下方对应玻璃围挡的位置设置隐藏式LED冷光源灯带，灯带的照射角度经过调整，光线均匀覆盖柜内所有陈列区域，不会产生明显的照明暗区，同时冷光源的发热量极低，不会因为长时间照明导致柜内局部温度升高，影响食材存储品质。

　　从安装边界与外形尺寸的适配性来看，这款展示柜采用模块化结构设计，单台柜体的长度可以根据门店的实际场地需求做拼接调整，单段标准单元的宽度适配多数商超的通道预留尺寸，不会占用过多的顾客通行空间；柜体底部配置可调式支撑脚，支撑脚的调节行程可以适配地面15mm以内的高度差，安装时不需要额外对地面做找平处理，就能够保障柜体放置平稳，不会出现晃动、玻璃受力不均开裂的问题。柜体后侧预留制冷机组的检修口与电源接线端口，检修口采用快拆式盖板固定，后期维护时不需要整体拆解柜体，就可以完成机组检修、线路排查等操作；电源接线端口做了防水防误触设计，符合商用电气设备的安全规范，避免日常清洁时的水汽进入接线端引发安全隐患。

　　在内部陈列结构的设计上，柜内配置可调节高度的层架支撑轨，层架可以根据陈列商品的高度灵活调整上下间距，既可以摆放盒装的冷鲜肉制品，也可以放置更高尺寸的熟食托盘，适配不同品类商品的陈列需求；层架采用镂空不锈钢材质，不会阻挡柜内的冷风循环，保障柜内各个位置的温度均匀一致，冷风循环风道采用下送上回的结构设计，冷风从内胆下部的出风口送出，顺着玻璃围挡内侧向上循环，再从上部回风口回到蒸发器舱，循环过程中不会直接吹到陈列的食材表面，避免食材表面因直吹失水风干，影响售卖品相。
