商用吧台咖啡操作区三维布局设计

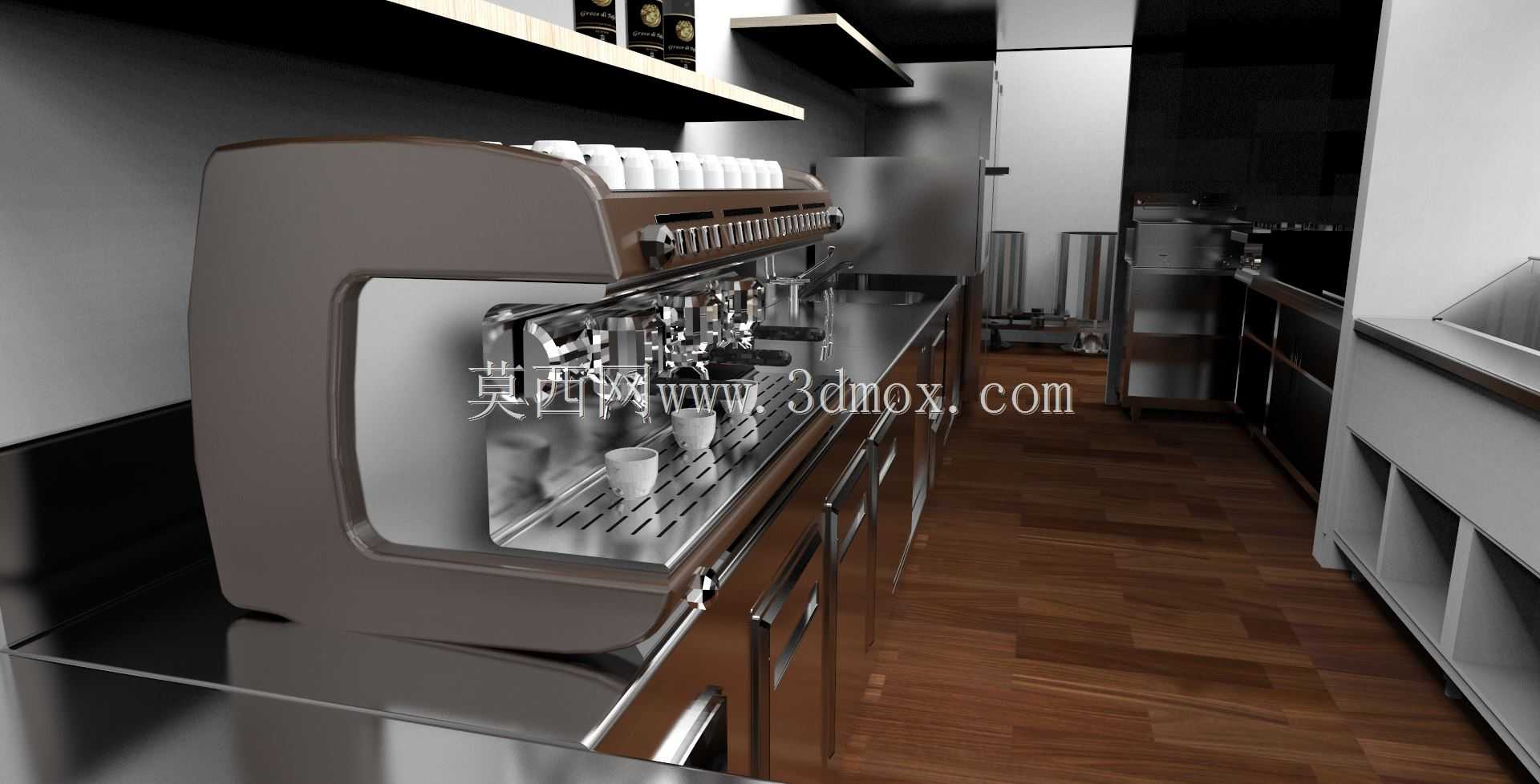

　　这套三维设计内容聚焦商用餐饮空间内的咖啡操作吧台区域，核心覆盖意式半自动咖啡机、不锈钢操作台面、下方储物柜体、周边配套厨区设备的整体布局与结构还原，适配精品咖啡馆、西式餐厅水吧、高端酒店自助餐饮区等多类商用场景的前期规划需求。从实际运营的功能逻辑出发，设计时首先考量了咖啡师的操作动线：意式咖啡机作为核心操作设备，布置在吧台操作面的黄金站位区，设备前沿距操作台边缘预留120mm的杯具摆放空间，避免操作时手肘磕碰台沿，同时蒸汽棒、冲煮头的操作范围覆盖左右各400mm的操作半径，匹配咖啡师取杯、填粉、萃茶、打奶的连贯动作，无需大幅移步即可完成单杯饮品的全流程制作。操作台整体采用304不锈钢拉丝面板设计，台面板厚度预留20mm安装余量，

　　下方支撑柜体采用模块化分隔结构，靠近咖啡机的柜体预留净水、废水管路的走管空间，管路开孔位置距设备进水接口水平偏差控制在50mm以内，减少管线弯折带来的水压损耗；相邻柜体分别设置抽屉式储物格与开门式储物仓，抽屉格高度适配咖啡粉渣桶、清洁布、压粉器等高频取用工具的存放尺寸，开门仓则预留整箱牛奶、备用杯具的存放空间，柜体底部预留100mm的踢脚空间，避免咖啡师长时间站立时脚尖磕碰柜体底板。咖啡机本身的结构还原覆盖了外部壳体与内部安装边界：设备主体宽度1100mm、深度580mm、高度520mm，底部设置四个可调支撑脚，调节范围0-15mm，用于补偿吧台台面的安装水平度误差；设备背部距后方墙面预留80mm的散热间隙，同时避开墙面电源插座、

　　进水角阀的安装位置，避免设备贴墙后挤压管线导致接口渗漏。吧台上方的置物架采用悬空壁挂式设计，架体底部距操作台台面高度预留450mm，刚好满足直立摆放陶瓷咖啡杯的高度需求，架体深度200mm，不会遮挡咖啡师取放上方物品的视线，架体安装点位对应吧台下方的柜体加强筋位置，避免长期承重导致墙面松动或台面板变形。操作区地面采用仿实木防滑地砖建模还原，地砖拼接缝隙对齐吧台柜体的分隔缝，保证空间视觉的整体性，地面材质设置0.5%的坡度坡向吧台外侧的排水地漏，避免日常清洁时地面积水渗入柜体底部。周边配套的冷藏柜、储物柜等设备均按照商用厨电的标准尺寸预留安装间隙，设备与设备之间预留5mm的安装公差，避免现场安装时因尺寸偏差出现无法就位的问题；

　　设备背部统一预留走管走线的共用通道，所有电源管线、给排水管线均沿该通道排布，减少外露管线对空间整洁度的影响。从结构设计的细节来看，吧台转角位置做了R30mm的圆弧过渡处理，避免操作时人员磕碰尖角受伤，台面前沿做了5mm的挡水边设计，防止操作时液体流到地面或柜体表面；咖啡机放置位置的台面板下方额外增加了2mm厚的加强衬板，分散设备自重带来的局部压力，避免长期使用后台面板出现凹陷变形。整个区域的布局设计充分平衡了操作效率、设备安装维护、空间利用率三者的关系，既满足高峰时段单名咖啡师的高效作业需求，也预留了设备后期维护拆卸的操作空间，所有部件的尺寸边界均严格匹配商用餐饮设备的通用安装规范，可直接用于门店装修的施工交底、设备选型的尺寸校验，也可作为同类水吧区域三维布局设计的参考模板，帮助设计人员快速完成商用餐饮操作区的方案搭建，减少现场尺寸复核的反复调整工作量。
