商用四头扎啤出酒设备结构设计

　　这款四头出酒结构的扎啤分发设备，核心应用场景集中在连锁精酿酒吧、自助餐厅、烧烤门店、夜市排档以及酒店自助餐饮区的吧台台面，主要承担桶装生啤的稳压出酒、临时缓流、酒液导流的功能，区别于带内置制冷模块的整机扎啤机，该结构属于台面安装式酒柱出酒终端，需要搭配外置制冷机、二氧化碳稳压供气系统、桶装生啤 keg 桶共同组成完整的生啤供应链路。从实际使用的功能逻辑来看，四个独立出酒通路可以同时接驳四款不同品类的生啤，常见的搭配是黄啤、白啤、果味啤、黑啤各一路，满足不同顾客的口味选择需求，每个出酒通路都配置独立的拨杆式酒阀，扳动拨杆即可控制酒液流出的通断，拨杆的行程阻尼经过匹配设计，操作时不需要过大的按压力度，

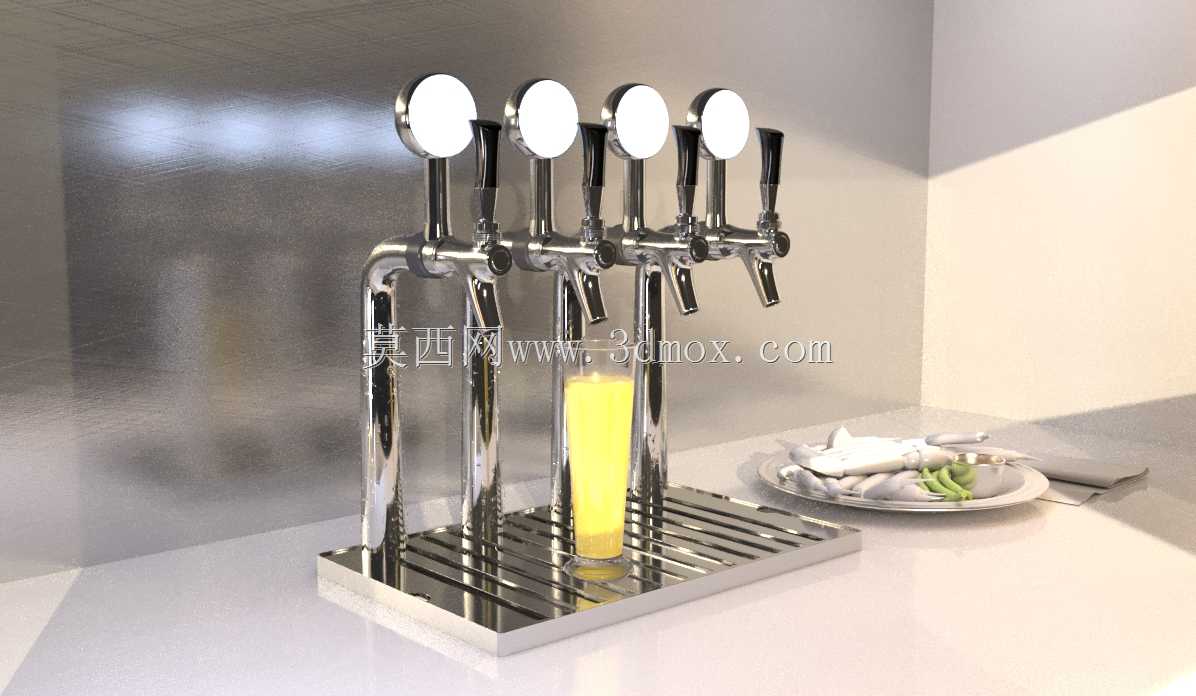

　　吧台操作人员单手握杯即可完成出酒操作，出酒过程中酒阀内部的流道做了缓流设计，能够减少酒液冲击产生的泡沫量，避免接酒时泡沫溢出造成的酒液浪费。设备的整体结构采用食品级304不锈钢材质打造，主体底座为矩形加厚不锈钢板，底座表面加工有平行排布的沥水格栅条，格栅条之间预留均匀的沥水缝隙，接酒过程中洒落的酒液、溢出的泡沫会顺着缝隙流入底座下方隐藏的接水盘，不需要额外在台面上放置接水垫，日常清洁时只需要抽出接水盘倾倒冲洗即可，大幅降低吧台运维的清洁工作量。四个出酒酒柱垂直固定在底座后侧区域，酒柱采用抛光亮面不锈钢管弯折成型，管路内部走食品级输酒软管，酒柱顶端安装圆形标识牌位，可以粘贴对应酒款的名称、酒精度、风味标签，

　　方便顾客快速识别不同酒头对应的品类，酒阀出口做了微角度倾斜设计，出酒时酒液会顺着杯壁流下，进一步减少泡沫产生，提升接酒效率。从安装边界的设计维度来看，该设备属于台面嵌入式/平放式安装结构，底座的整体长宽尺寸适配常规商用吧台的台面预留空位，安装时只需要在吧台台面上开出对应尺寸的安装孔，将输酒管、供气管从孔位下穿到吧台下方，连接对应的制冷机与气路、酒路即可，不需要额外做复杂的固定结构，设备自身的重量加上底座与台面的摩擦力，就可以保证日常使用过程中不会出现移位，底座底部配置防滑橡胶垫，避免不锈钢底座直接刮花吧台的石材或者木质台面。设计过程中重点考虑了餐饮场景的清洁需求，所有与酒液接触的部件都采用快拆结构，日常清洗酒阀、

　　输酒管路时不需要借助专用工具，直接旋开酒阀的锁紧螺母就可以拆下阀芯做冲洗消毒，设备的外表面全部做镜面抛光处理，没有清洁死角，溅落在表面的酒液用抹布一擦即可清理干净，不会残留污渍滋生细菌。酒路的连接部位全部采用食品级密封胶圈做密封，正常供酒压力下不会出现漏酒、漏气的问题，每个酒路都可以独立控制通断，当某一款酒售罄需要换桶时，只需要关闭对应通路的阀门即可，不会影响其他三个酒头的正常出酒。从结构强度的角度来看，不锈钢底座的厚度足够承载日常操作的受力，即使操作人员接酒时不小心倚靠在酒柱上，也不会出现酒柱变形、底座弯折的问题，沥水格栅的条板做了加厚处理，长期放置酒杯、接酒过程中的磕碰都不会造成格栅变形。设备的整体高度适配常规商用啤酒杯的高度，接酒时不需要刻意倾斜杯子，酒杯可以直接放在沥水格栅上，酒阀出口距离格栅面的高度刚好覆盖市面上主流的扎啤杯、品脱杯的高度范围，不会出现杯口碰不到酒嘴、酒液落差过大溅出的问题。在气路匹配层面，该酒柱结构适配常规扎啤系统的0.2-0.3MPa供气压力范围，酒阀内部的密封件可以耐受长期带压工作的工况，不会因为长期受压出现密封失效漏液的问题，输酒管路的内径做了优化匹配，既可以保证出酒的流速满足高峰时段的接酒需求，又不会因为流速过快导致酒液二氧化碳析出过多产生大量泡沫。
