镂空珐琅风格蝴蝶造型吊坠结构设计

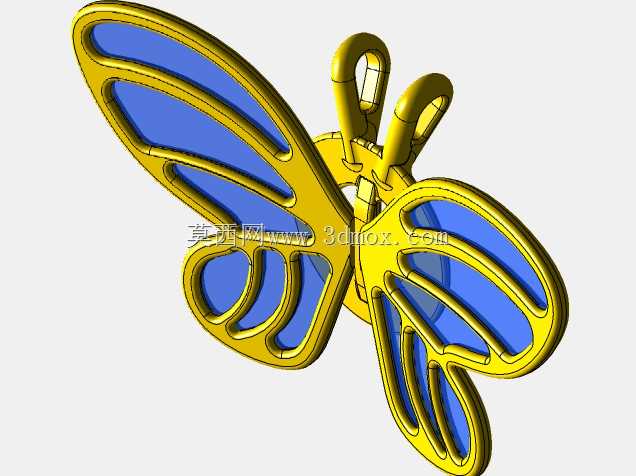

　　这款蝴蝶造型挂坠的结构设计，核心面向轻奢首饰的量产加工场景，适配失蜡铸造、冷珐琅填充的成熟加工工艺，可直接对接首饰加工厂的开模打样流程。从实际佩戴场景出发，设计时优先考虑了佩戴时的贴合度与结构可靠性，整体采用对称式双翼展开造型，主体轮廓横向跨度控制在22mm，纵向高度控制在16mm，主体厚度控制在2.2mm，顶部挂扣的内孔直径预留1.8mm，可适配常规0.8-1.5mm线径的项链绳、肖邦链、O字链等常见首饰挂接结构，安装边界上挂扣与主体的连接段做了R0.5的圆角过渡，避免应力集中导致佩戴过程中挂扣断裂。双翼部分采用镂空筋条结构，筋条宽度统一为1.2mm，既保证铸造时的金属液充型流动性，避免薄壁缺料的铸造缺陷，

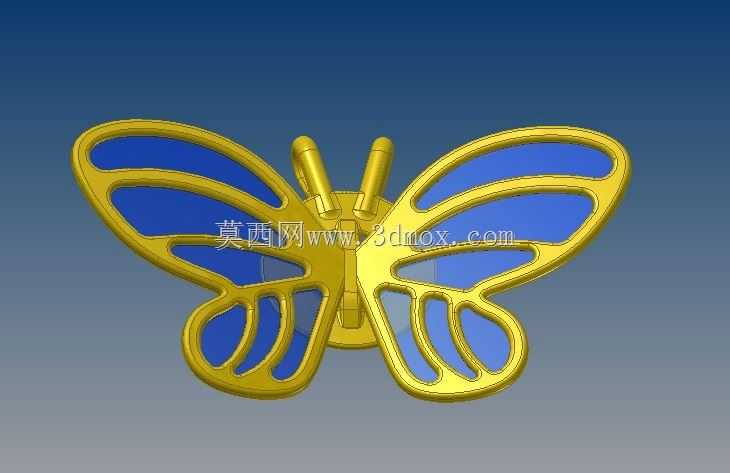

　　又能在筋条之间预留均匀的嵌槽，嵌槽深度控制在0.8mm，可直接填入低温珐琅或树脂滴胶，形成图中所示的蓝金撞色效果，嵌槽边缘做了0.1mm的倒角处理，方便珐琅填充时的溢料清理，减少后期打磨抛光的工作量。设计过程中特意将蝴蝶中脊的合模线设置在挂扣正下方的中心位置，合模线处的错位公差预留0.05mm，后续抛光时可直接将合模痕处理在中脊棱线上，不会破坏双翼表面的流畅曲面。从结构强度角度考虑，双翼最外侧的边缘筋条做了加厚0.3mm的处理，避免日常佩戴时磕碰导致边缘变形，筋条与中脊主体的连接位置全部做了R0.3的内圆角过渡，既减少铸造时的应力集中，也能避免佩戴时锐角划伤皮肤。挂扣部分采用分体式焊接结构设计，

　　两个挂扣柱分别与中脊主体一体铸造成型后，再焊接顶部的横梁，挂扣柱直径1.5mm，焊接面做了滚花处理，提升焊接后的结合强度，避免挂扣受拉脱落。曲面造型上，双翼整体做了15度的内凹弧面处理，佩戴时弧面可贴合颈部皮肤的弧度，减少佩戴时的异物感，不会出现硌皮肤的情况。表面处理上，金属部分可适配抛光、喷砂、电镀18K金、镀铂金等多种首饰表面工艺，嵌槽部分除了珐琅填充外，也可替换为宝石镶嵌、贝母粘贴等工艺，适配不同价位段的产品定位。从加工可行性角度验证，整个模型的拔模斜度统一设置为1.5度，所有镂空位置的最小间隙大于1mm，完全符合失蜡铸造的最小工艺要求，不需要额外做结构修改即可直接开模生产，

　　后续的抛光工序也不会因为狭窄缝隙导致抛光不到位的问题。实际装配环节，该吊坠不需要额外的活动连接件，整体为一体式固定结构，不存在铰接松动的风险，长期佩戴也不会出现零件脱落的问题，适合作为日常佩戴的装饰首饰，也可作为文创周边、IP衍生饰品的结构基础，通过调整嵌槽颜色、表面镀层材质快速衍生出不同风格的产品系列。
