弯臂式多孔安装铰接固定支座结构

　　该铰接固定支座属于设备连接类支撑构件，主要应用在轻工输送线、小型自动化工作站、非标工装夹具的工位衔接位置，用来实现两个相对运动部件之间的铰接支撑，同时承担径向载荷与小范围的偏载力矩，避免运动部件在往复摆动过程中出现卡滞、窜动问题。从实际使用场景来看，这类构件常出现在料仓挡料板的翻转支撑、气动推杆的末端铰接座、检测工位摆臂的固定基座位置，相比一体式焊接支座，它的分体铰接结构允许连接部件在预设角度范围内自由摆动，同时自带的多孔安装面可以适配不同规格的紧固件，不需要在安装现场额外配打孔位。

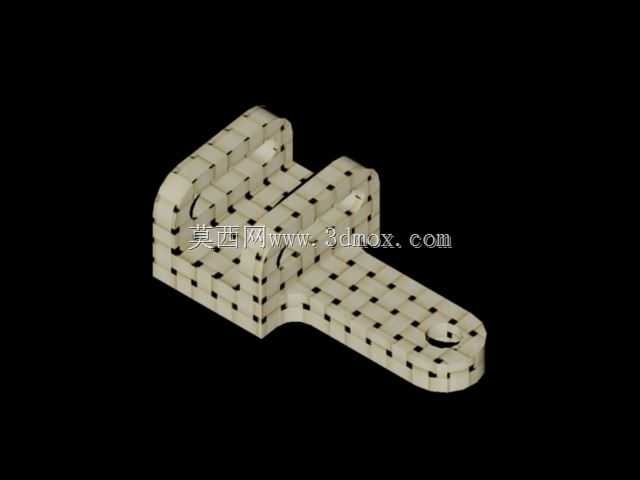

　　设计过程中优先考虑了载荷传递路径的合理性，主体采用弯臂式L型结构，短边侧设置双层铰接耳板，耳板上预留同轴销孔，用来穿装铰接销轴，双层耳板的设计相比单耳结构，能将销轴承受的剪切力分散到两个接触面，降低销轴的弯曲变形风险，耳板内侧预留了0.2mm的间隙，用来容纳装配误差以及长期运行产生的磨损量，避免销轴转动时与耳板侧面发生干摩擦。长边侧为平面安装基面，基面上规则排布多组安装孔，孔位按照等间距网格布局，既可以适配不同孔距的被连接件，也能在安装时根据实际位置调整固定点位，抵消机架焊接、装配带来的位置偏差，安装基面的平面度控制在0.05mm以内，保证安装后支座与机架面完全贴合，不会出现局部应力集中。

　　外形尺寸上，铰接耳板的中心高度根据常规小型摆臂的回转半径设置，保证摆臂摆动时不会与安装基面发生运动干涉，弯臂的过渡位置采用圆角过渡，避免直角处的应力集中，在承受冲击载荷时不会出现根部断裂问题。安装边界方面，支座的整体宽度适配常用的40系列铝型材安装间距，长边安装孔的孔距与铝型材的槽口间距匹配，可以直接通过T型螺栓固定在铝型材机架上，不需要额外加工转接板；短边铰接孔的直径适配常用的圆柱销与带孔销轴，可配合开口销实现轴向防脱，不需要额外设计防脱结构。

　　从功能特性来看，该支座的铰接部位预留了润滑脂注油通道的安装位置，长期运行时可以定期加注润滑脂，降低销轴与孔壁的磨损，延长构件的使用寿命；主体材质选用常用的45号钢，表面做发黑处理，兼顾强度与防锈能力，在常规车间环境下使用不需要额外做表面防护。设计时还考虑了加工工艺性，所有安装孔均采用通孔设计，可直接通过钻床一次加工成型，弯臂部分的外形采用铣削加工即可完成，不需要复杂的成型工艺，适合小批量加工制作，也可以根据实际载荷需求更换为不锈钢材质，用在食品、医药等有卫生要求的生产场景中。

　　在实际装配过程中，需要先将支座的安装基面与机架贴合，拧紧紧固件后再穿装铰接销轴，销轴装配时需要保证两端的伸出量一致，避免单侧受力过大；铰接部位的配合间隙控制在H8/f7的间隙配合范围，既保证转动灵活，又不会出现过大的旷量，当连接的摆臂长度超过300mm时，可以在耳板外侧加装平垫，增大接触面积，降低耳板侧面的压溃风险。这类支座相比定制焊接件，互换性更强，当出现磨损时可以直接更换同规格构件，不需要对机架进行二次加工，能有效降低设备的维护成本，缩短故障停机时间。
