多孔位异型机械连接固定支座结构

　　这类异型多孔连接支座，在轻工输送线、小型自动化专机的机架拼接环节应用十分普遍，日常做设备改型时经常会遇到非标准安装位的固定需求，标准角码、直连支架往往没法适配不同型材、不同安装面的错位偏差，这类一体成型的支座就能很好填补标准件的适配空白。从实际使用场景来看，它常被用在设备侧边的护板安装、传感器支架转接、小型气动元件的辅助固定位置，不需要额外焊接拼接，直接通过预留的孔位穿装螺栓就能完成固定，能有效减少现场装配的配做工作量，也避免焊接带来的应力变形、漆面破坏问题。

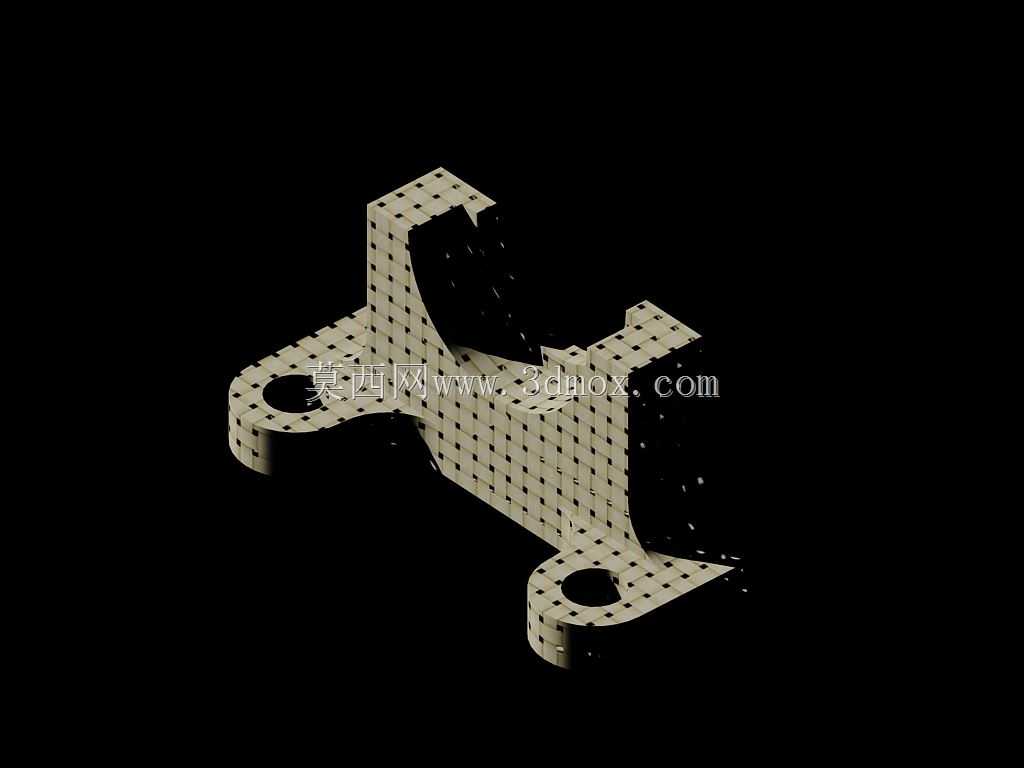

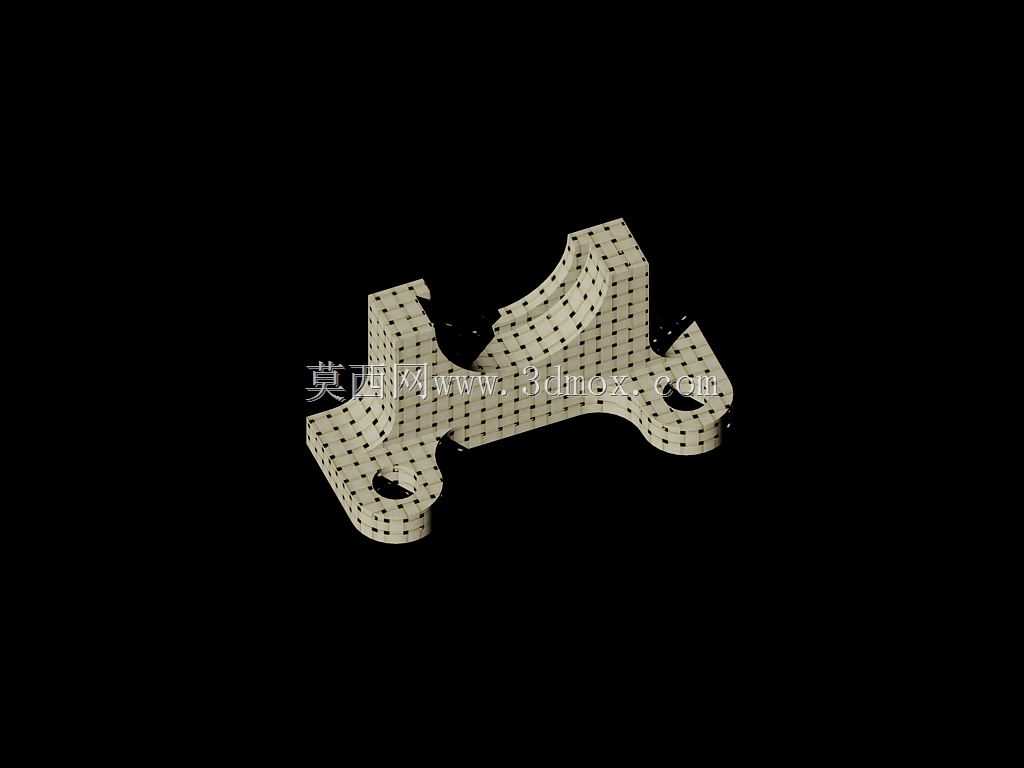

　　从结构设计逻辑来看，整个支座采用一体化铣削成型的思路，主体承力段做了等厚的实体结构，保证安装后的刚性，不会因为设备运行的微振出现连接松动。三个带沉孔的安装耳位分别朝向不同的空间角度，对应三个不同方向的安装基准面，其中两个耳位处于同一水平基准，用于和设备主框架的型材面贴合固定，第三个耳位向上抬升一定高度，适配被固定件的安装高度差，中间的弧形过渡段不是单纯的造型设计，而是为了避让相邻位置的管线、运动部件的运行轨迹，避免安装后和周边构件产生运动干涉。

　　做这类零件的三维建模时，首先要确定核心安装基准，先以两个水平安装耳的贴合面作为主基准面，绘制安装孔的中心距，孔位做沉头设计，适配常用的内六角圆柱头螺栓，保证螺栓安装后头部不突出支座表面，不会刮蹭相邻的管线或者操作人员。中间的连接段根据实际需要避让的空间尺寸做曲面过渡，过渡圆角要匹配加工刀具的半径，避免出现过小的内角导致加工时需要换小刀清角，增加不必要的加工成本。第三个抬升的耳位要严格控制和主基准面的高度差，同时保证耳位的安装面平面度公差在0.1mm以内，避免安装后被固定件出现倾斜，影响检测或者执行元件的工作精度。

　　从安装边界来看，这类支座的整体外轮廓尺寸控制在小型辅件的适配范围，安装后不会占用过多的设备内部空间，三个安装耳的孔位都预留了足够的螺栓操作空间，用常规的内六角扳手就能完成锁紧操作，不需要特殊的工装工具。零件的壁厚均匀，不会出现壁厚突变导致的加工变形，承力位置的厚度经过校核，在承受常规的静态载荷、小幅振动载荷时不会出现断裂或者塑性变形。日常选型使用时，只要核对三个安装面的相对位置、安装孔的中心距和所用螺栓的规格，就能直接替换同类型的非标固定件，不用重新做结构设计，能大幅缩短小型设备改型、工装搭建的设计周期。在实际装配过程中，这类支座的贴合面不需要额外加调整垫片，只要安装面的加工精度达标，锁紧螺栓后就能保证足够的连接强度，长期运行也不会出现位置偏移。
