丙烷格栅热扩散盘结构设计

　　在商用燃气加热设备、工业丙烷燃烧系统以及户外露营取暖装置的燃烧端设计中，热扩散盘是直接影响燃烧效率、火焰分布均匀性以及设备表面温升控制的核心冲压金属构件，这款多单元拼接式的丙烷格栅热扩散盘，主要适配多火孔并列排布的格栅式燃烧器，解决传统单块扩散板覆盖范围不足、不同火孔出火后热流叠加不均的问题。从实际使用场景来看，这类扩散盘常被安装在丙烷燃烧器的火孔上方15-25mm的位置，下方对应阵列排布的丙烷出气火孔，上方则直接接触待加热的空气流或者被加热工件的底部，其核心作用是将火孔喷出的集中火焰打散，通过板件上的镂空槽道引导热流向四周均匀扩散，避免局部火焰直冲造成的局部过热、加热盲区以及燃烧不完全产生的积碳问题。

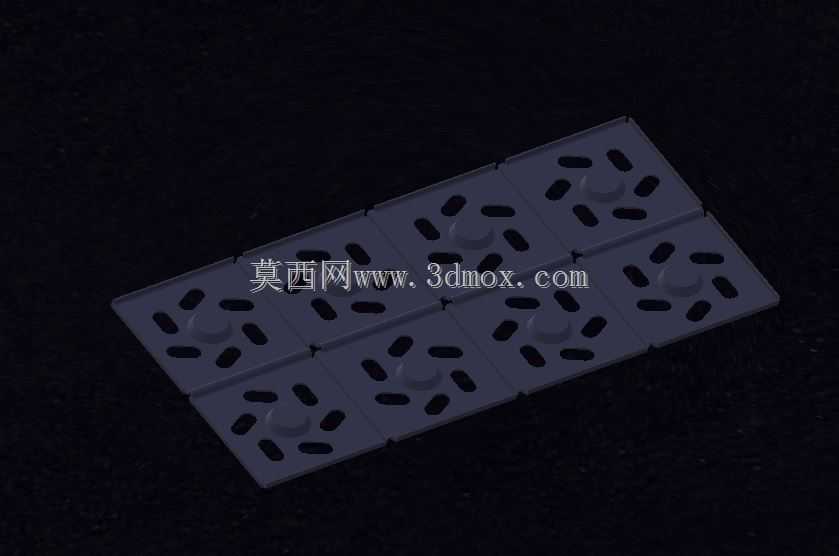

　　从结构设计思路来看，这款扩散盘采用了模块化阵列拼接的布局，单块板件上集成了8个独立的扩散单元，每个扩散单元对应下方一个丙烷火孔，单元之间通过冲压成型的连接筋连为整体，既保证了整块板件的结构刚度，又能让每个扩散单元独立对应单个火孔的出流，避免相邻火孔的火焰在扩散前就发生互相干扰。每个独立扩散单元的中心设置了凸起的圆形导流凸台，凸台周围均匀排布了6条长圆形镂空槽，槽道的方向沿凸台径向向外倾斜设置，当火焰从下方火孔喷出后，首先撞击中心凸台的底面，被凸台阻挡后向四周分散，随后顺着径向倾斜的槽道流出，倾斜的槽道会让流出的热流产生微小的旋流效果，进一步提升热流与周围空气的混合程度，让热流在离开扩散盘后能更均匀地铺展开，不会形成集中的柱状火流。

　　在外形尺寸与安装边界的设计上，整块扩散盘采用矩形薄钢板冲压成型，板件厚度根据使用场景的热负荷不同，通常选用0.8-1.5mm的冷轧钢板或者耐热不锈钢板，整体长宽比匹配下方格栅燃烧器的火孔阵列排布尺寸，板件的四周边缘设置了向下翻折的冲压折边，折边高度3-5mm，一方面可以提升整块板件的抗变形能力，避免长期在高温环境下工作发生翘曲，另一方面折边可以卡在燃烧器的安装卡槽内，不需要额外的焊接或者紧固件就能完成初步定位，安装时只需要在板件的四个角预留的安装孔位拧上固定螺丝即可，拆装维护十分方便。板件上所有镂空槽的边缘都做了冲压去毛刺处理，避免安装维护时划伤操作人员，同时槽道的宽度经过反复校核，既保证足够的热流通过面积，不会造成排气阻力过大影响丙烷燃烧的空燃比，又能有效阻挡上方的大颗粒杂物掉落到下方火孔内造成火孔堵塞。

　　从功能特性的角度来看，这款格栅式扩散盘相比传统的平面钻孔扩散板，首先是热扩散均匀性提升明显，阵列式的独立扩散单元可以保证每个火孔的出火都经过相同的导流结构，不会出现边缘火孔热流扩散不足、中心区域热流叠加过热的问题；其次是结构刚度更好，中心凸台和连接筋的冲压结构相当于在薄板上增加了多处加强筋，在高温环境下长期工作的抗热变形能力比同厚度的平面板提升40%以上，不会因为反复冷热循环出现板件翘曲变形导致的热流偏移；另外模块化的阵列布局也方便根据不同功率的燃烧器需求，对扩散盘的单元数量进行裁剪调整，不需要重新开模，只需要在冲压时调整裁切位置就能适配不同长度的格栅燃烧器，大幅降低了不同规格产品的开模成本。在实际设备选型匹配时，需要注意扩散盘与火孔的垂直安装距离，距离过近会导致火焰撞击板件后燃烧不充分，产生黄焰和积碳，距离过远则会失去扩散导流的效果，火焰仍然保持集中柱状，加热均匀性达不到设计要求，同时安装时要保证每个扩散单元的中心凸台与下方火孔的中心对正，偏移量不能超过2mm，否则会导致热流偏向一侧，影响扩散效果。
