便携式户外线缆收纳接线装置结构设计

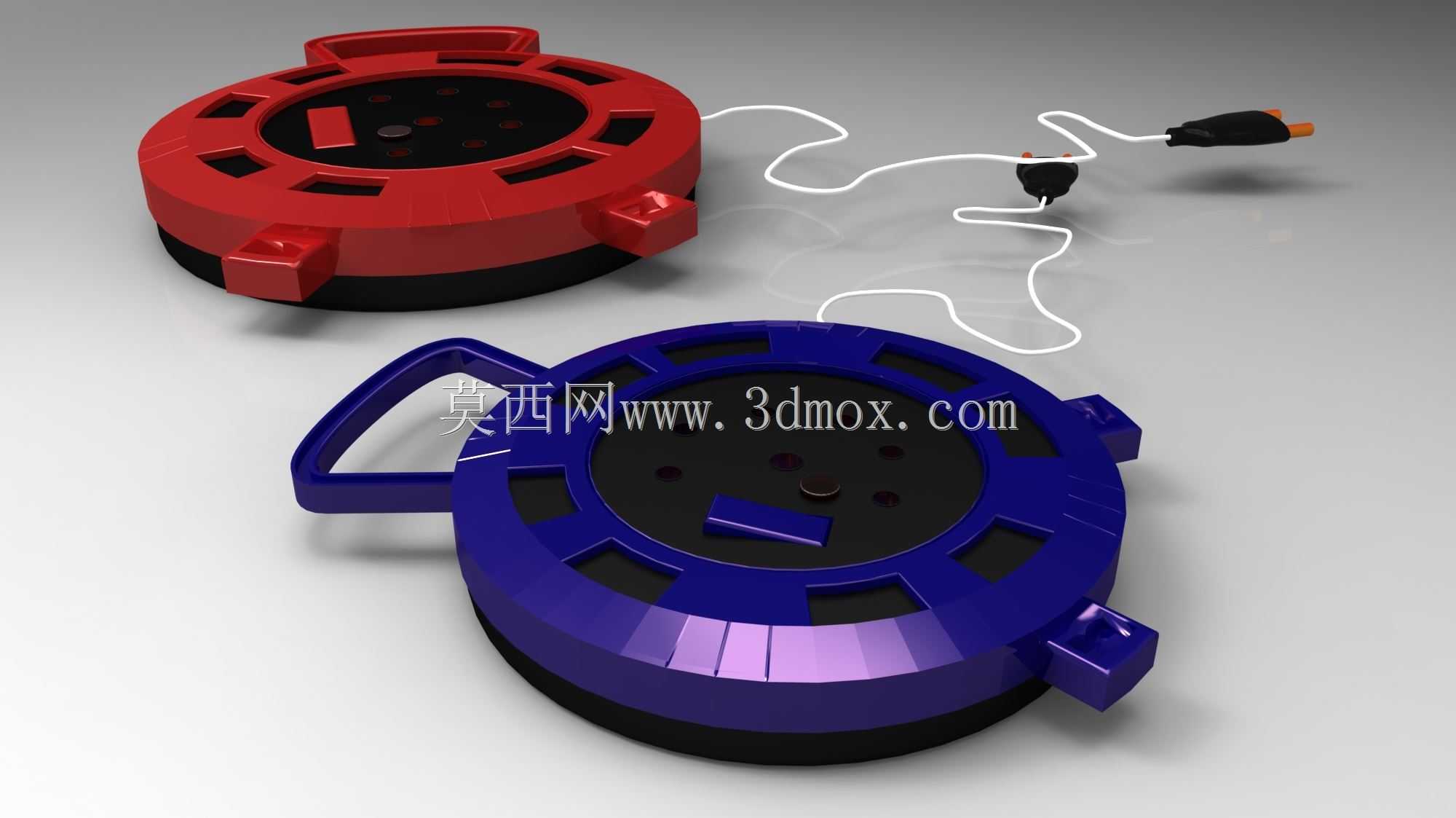

　　这款接线装置的设计初衷，是解决户外临时取电场景下线缆散乱、接头易受外力拉扯脱落、外露带电部件易被雨水或扬尘侵蚀的痛点，在户外施工、临时展会布置、户外作业临时供电、庭院临时用电等场景中，这类装置的使用频率极高，直接关系到临时用电的安全性与布线效率。从结构设计来看，整体采用圆盘式绕线主体结构，主体分为上下两个装配腔体，下半部分为内置绕线轮的储线腔，上半部分为接线端子安装腔，两个腔体通过卡扣结构实现快拆连接，无需额外工具即可打开腔体完成内部接线或线缆更换，相比传统螺丝固定的接线盒，现场维护效率提升明显。绕线腔的边缘设置了对称的卡扣式出线固定位，线缆拉出后可通过该卡扣锁定伸出长度，避免使用过程中线缆受外力回拉卷入腔体内，

　　也能防止线缆根部反复弯折造成的线芯断裂问题，这一细节设计是针对户外作业中线缆频繁拖拽的工况做的针对性优化。装置顶部设置了一体化的提手结构，提手与上盖采用一体注塑成型的结构设计，无需额外装配金属提手，既降低了整体重量，也避免了金属部件锈蚀带来的使用寿命问题，提手的弧度经过人机工程校核，单手握持时受力均匀，长时间携带也不会出现硌手的问题，整体重量控制在单手可轻松拎取的范围，适配单人户外作业的携带需求。装置侧面设置了两个对称的安装固定耳，固定耳上预留了标准安装孔位，既可以通过膨胀螺丝将装置固定在墙面、设备机架等固定位置作为长期接线端子使用，也可以在临时使用时直接放置在地面，底部的防滑胶圈能够避免装置在光滑地面上滑动，

　　适配固定安装与临时放置两种使用模式。接线腔内部预留了足够的端子安装空间，可同时接入多路进线与出线，内部设置了独立的接地端子安装位，满足电气安全规范中接地保护的要求，腔体的接缝处设置了一圈橡胶密封胶条，合盖后能够达到基础的防尘防溅水等级，可应对户外突发小雨或者施工扬尘的使用环境，避免内部接线端子因进水或积尘造成短路故障。从外形尺寸来看，整体圆盘直径控制在180mm左右，整体高度不超过80mm，属于紧凑型的便携设计，不会占用过多的收纳空间，放入普通工具包即可携带，安装固定耳的孔位间距符合通用电气配件的安装尺寸标准，替换传统墙面接线盒时无需重新打孔，可直接适配原有安装位。绕线轮的内部转轴采用低阻尼的耐磨材质，

　　收线时无需过大的拉力即可将线缆顺畅收回，转轴处设置了阻尼限位结构，收线到末端时会自动减速，避免线缆末端的插头快速回弹撞击装置外壳造成部件损坏。装置的外壳采用高强度绝缘工程塑料材质，具备良好的抗冲击性能，即使从1米左右的作业高度意外跌落，也不会出现壳体开裂的问题，同时材质具备耐紫外线老化的特性，长期在户外日晒环境下使用也不会出现壳体变脆、褪色的问题。在实际使用过程中，这类装置可根据使用场景选择不同长度的内置线缆，常规配置的线缆长度可覆盖10米范围内的临时取电需求，线缆拉出后可根据实际使用长度锁定，多余的线缆全部收纳在腔体内，避免地面散乱的线缆绊倒过往人员，也能减少线缆被现场重物碾压造成绝缘层破损的风险。接线腔的上盖设置了清晰的接线标识，即使是没有经过专业培训的作业人员，也能按照标识快速完成火线、零线、地线的接线操作，降低接错线造成的用电安全隐患。相比传统的开放式绕线盘，这款带封闭接线腔的装置将带电接线部件全部封闭在壳体内部，日常使用时人员不会意外触碰带电部位，安全防护等级更高，尤其适合人员流动较大的临时活动现场使用。装置的边角全部做了圆弧过渡处理，没有尖锐的棱角，携带和使用过程中不会划伤作业人员，也不会刮蹭到周边的设备或线缆绝缘层。
