创意瓶型工业风LED照明灯具结构设计

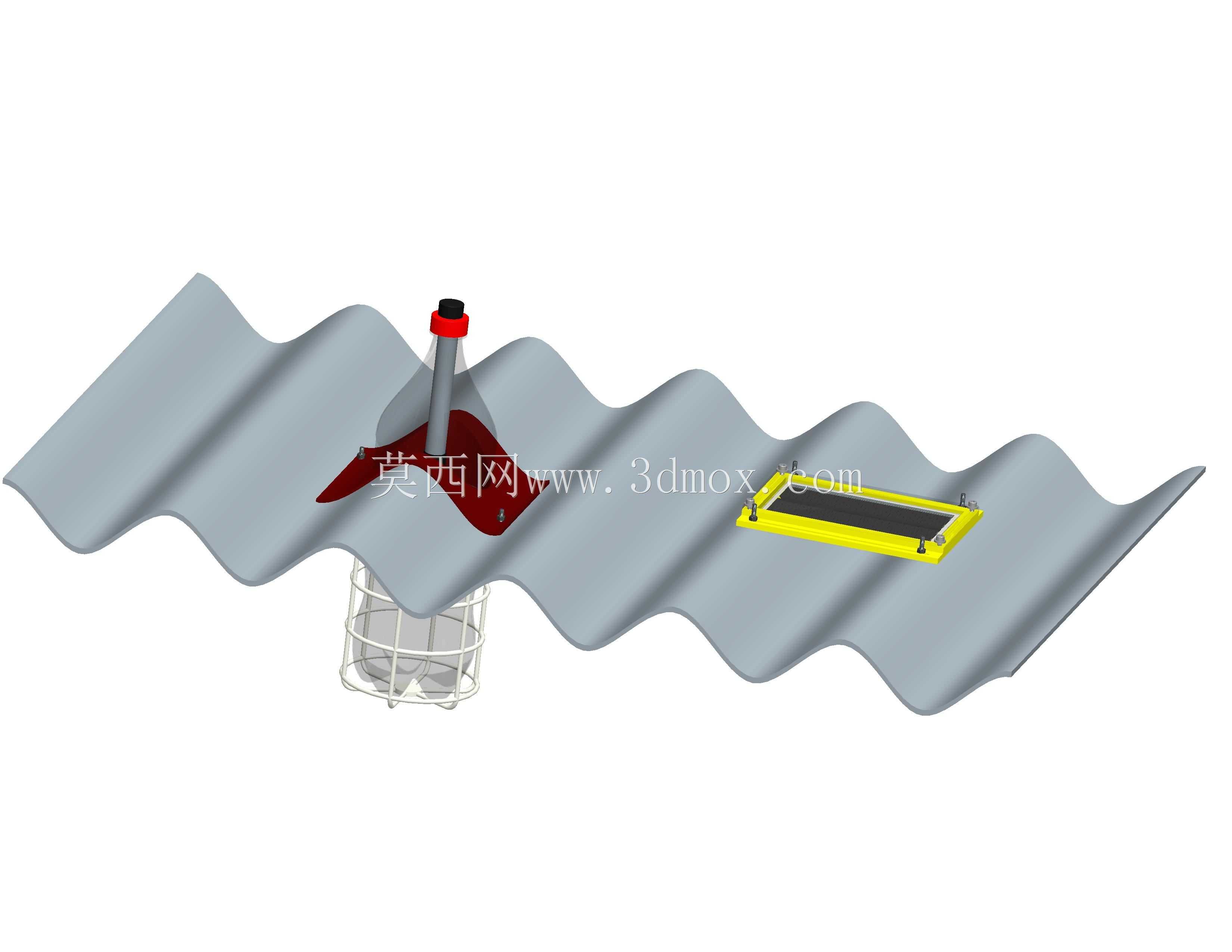

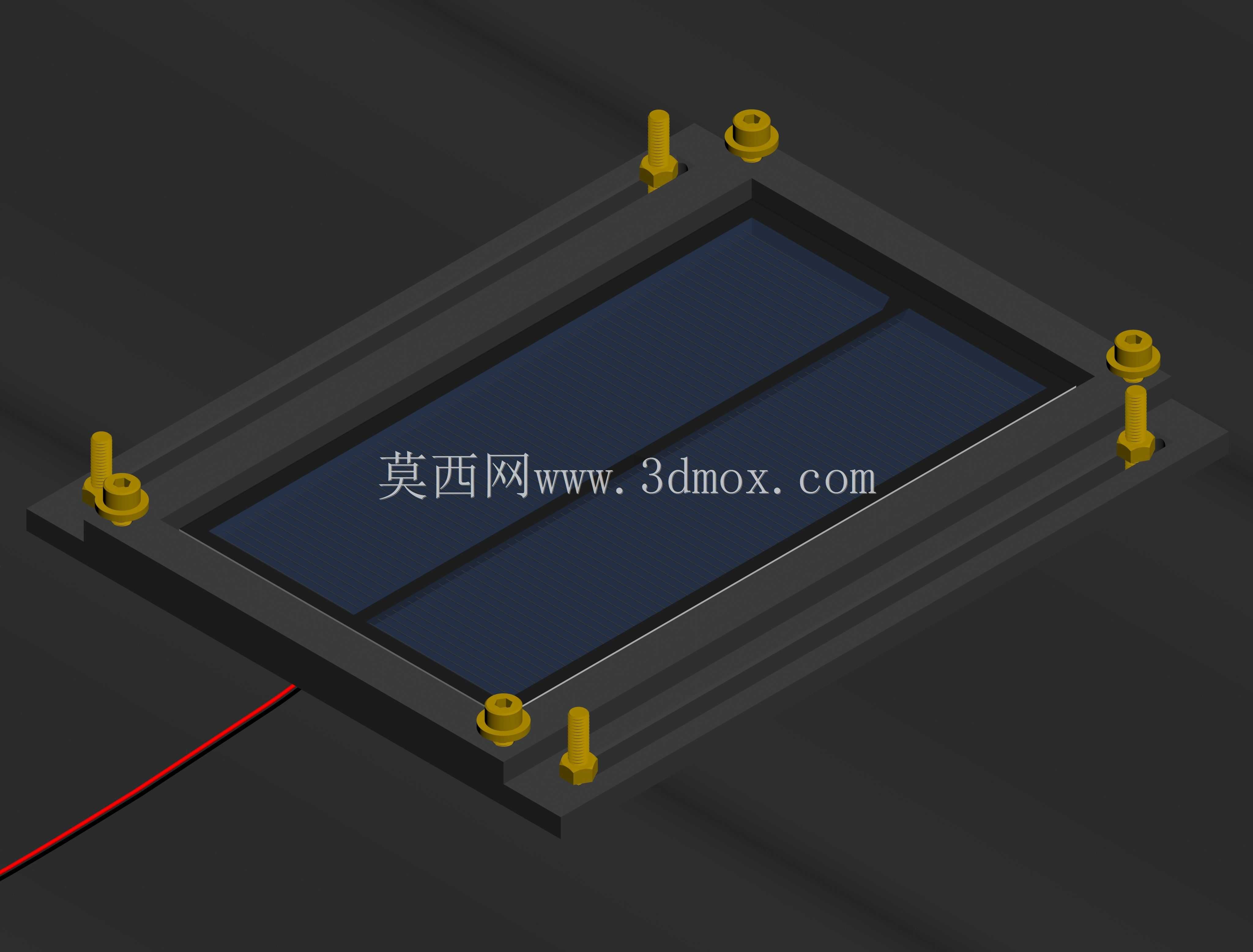

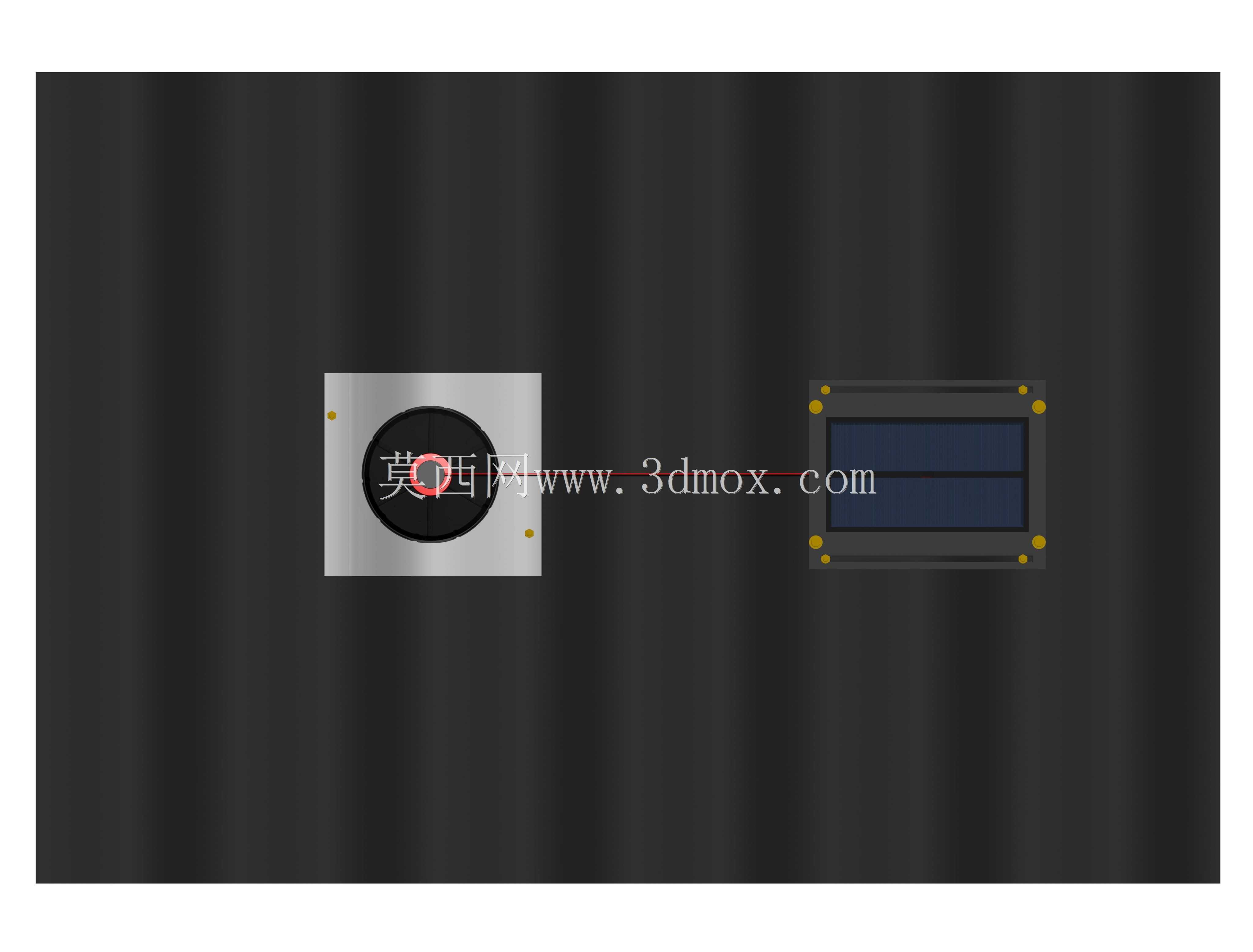

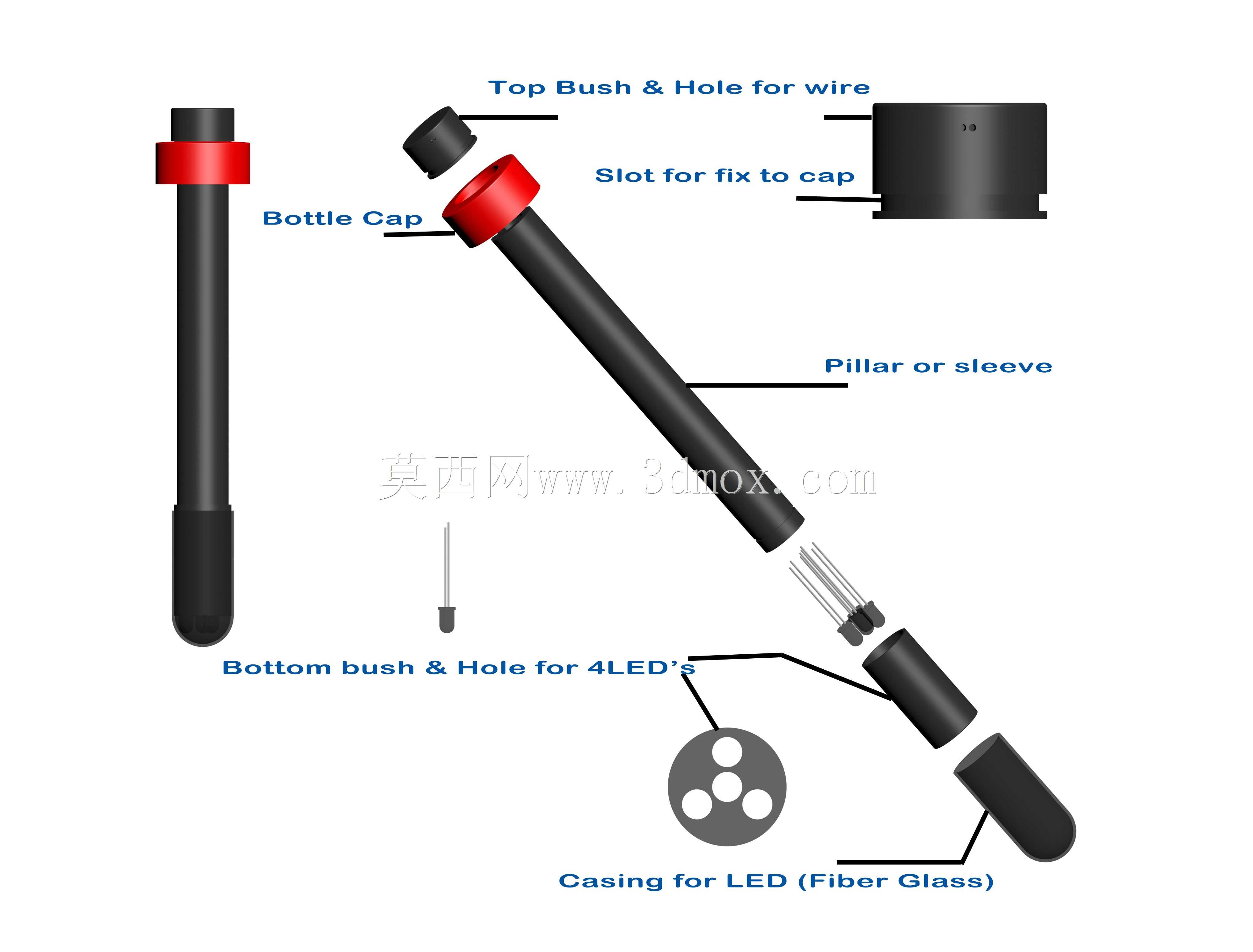

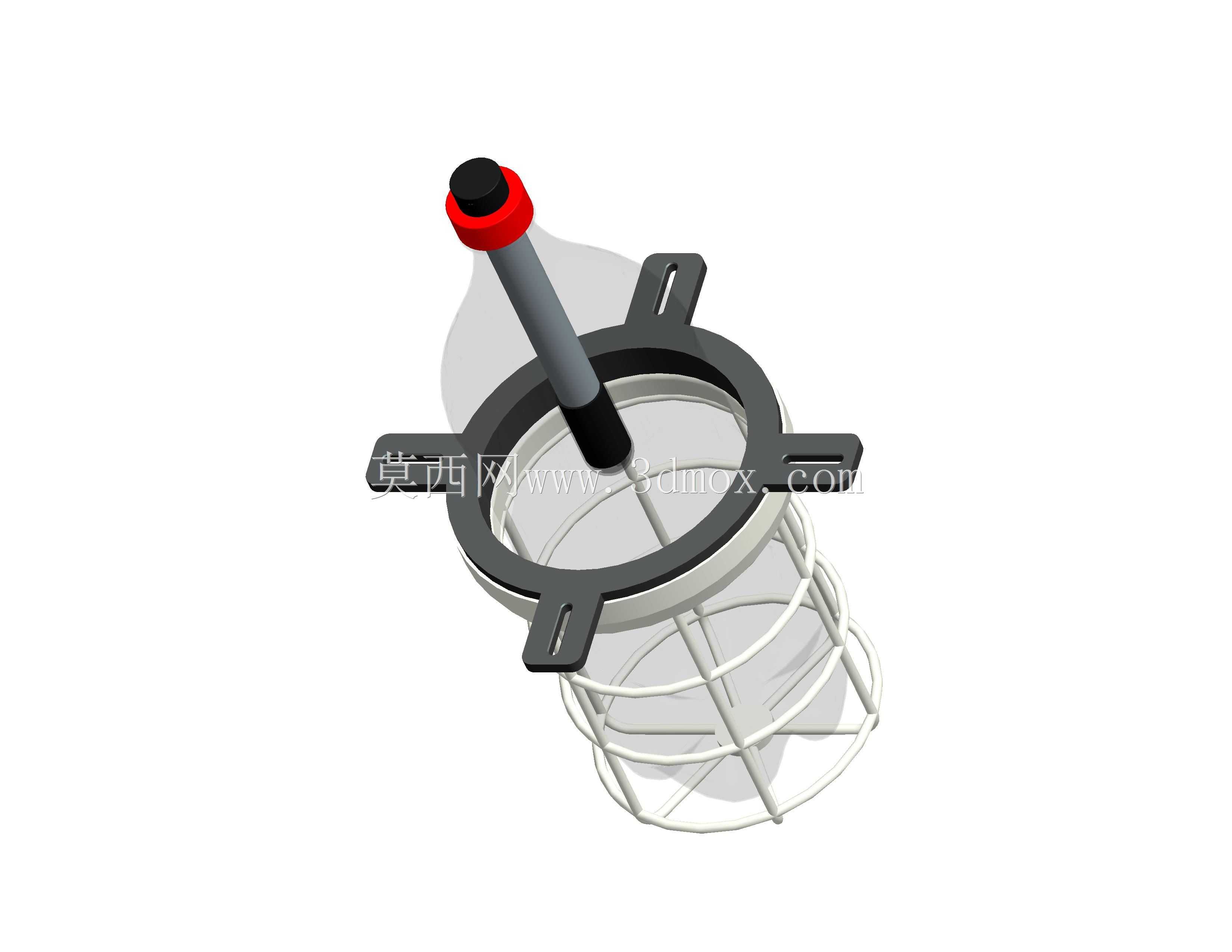

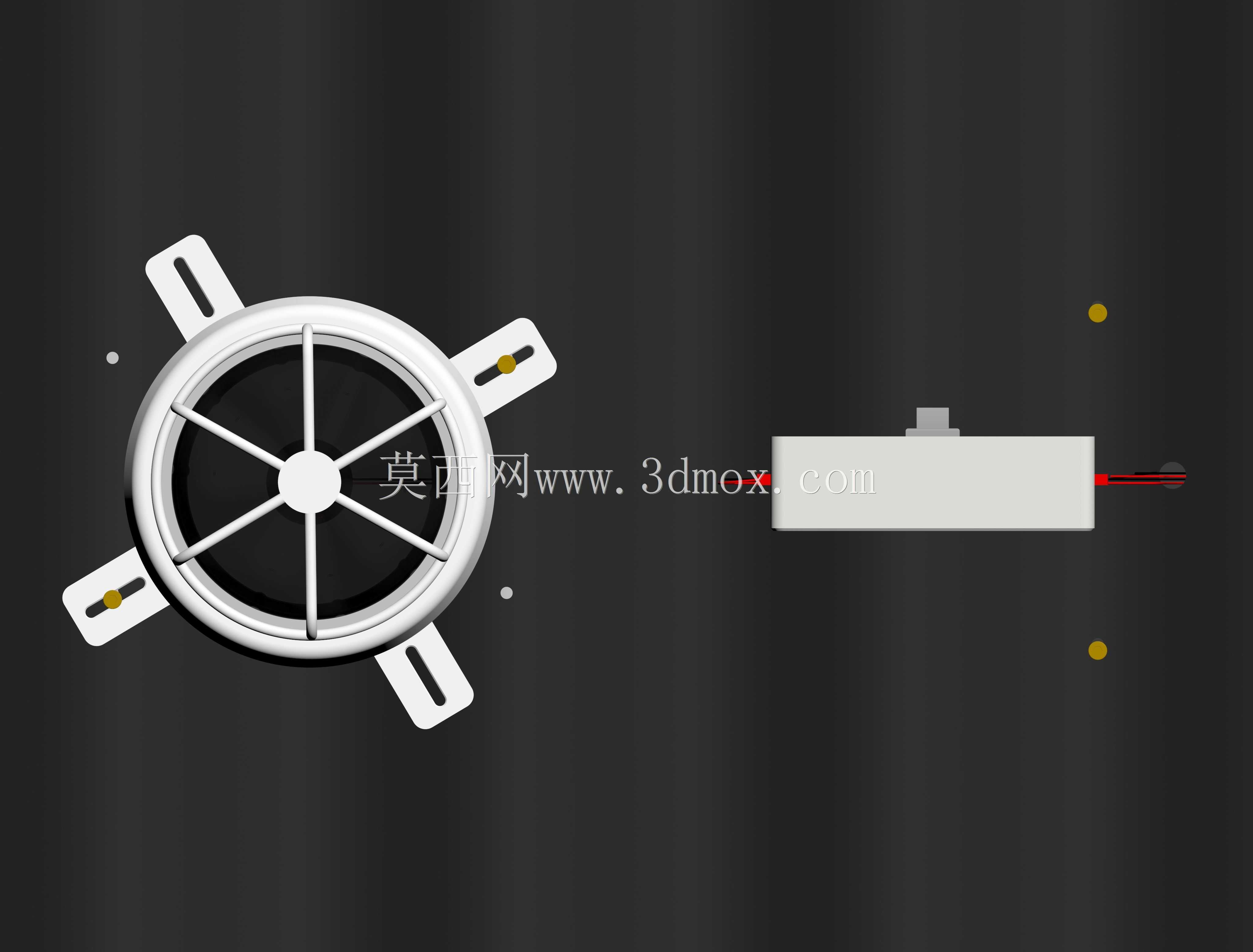

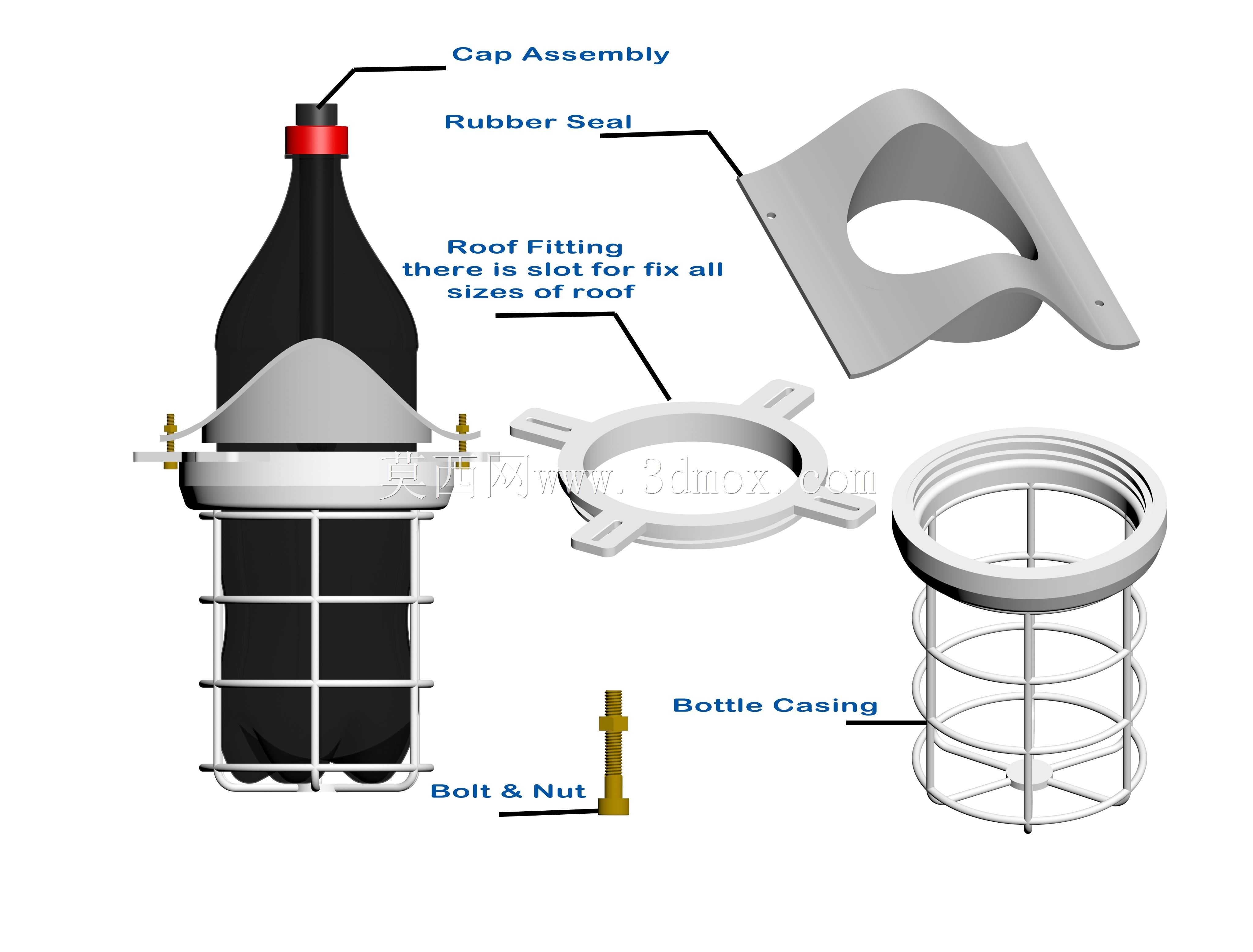

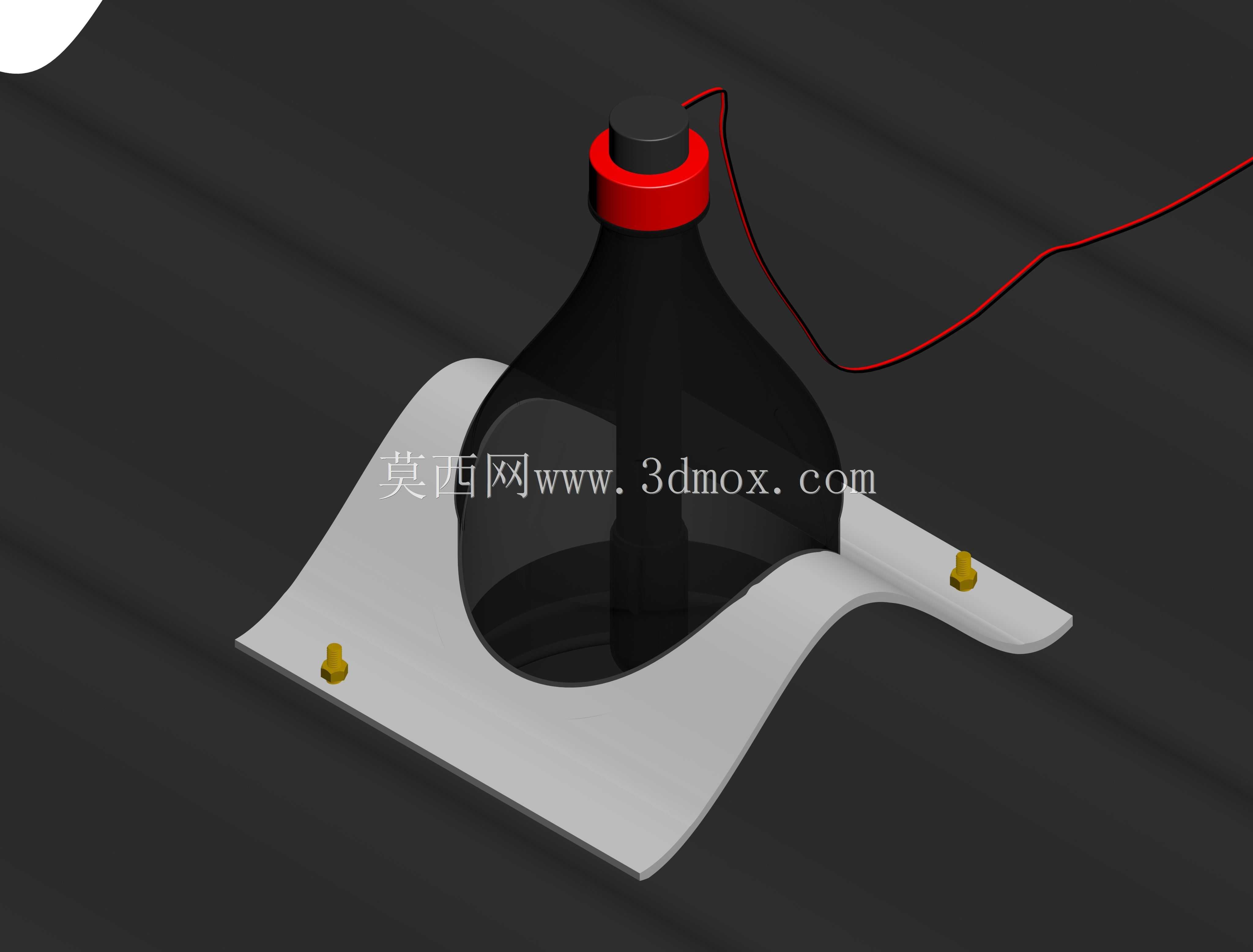

　　这款创意照明装置的设计，最初是面向工业风餐饮空间、复古主题商铺、户外休闲区域的装饰照明需求开发，区别于常规标准化LED灯具的工业化外观，采用回收瓶体作为光源载体的核心设计思路，在满足基础照明功能的同时，兼顾空间装饰属性，适配当下流行的复古工业风场景布置需求。从功能结构来看，整套装置分为光源固定模块、线路布设模块、防护结构模块、供电控制模块四个部分。光源固定模块采用环形卡扣式结构，可适配不同口径的瓶型载体，卡扣内侧设置硅胶缓冲垫，既可以避免硬质接触造成瓶体破损，也能保证固定后的同轴度，防止光源安装后出现偏心倾斜的问题。环形卡扣上方设置密封压盖，搭配红色橡胶密封圈，可阻挡水汽、粉尘进入瓶体内部，适配半户外的使用场景，

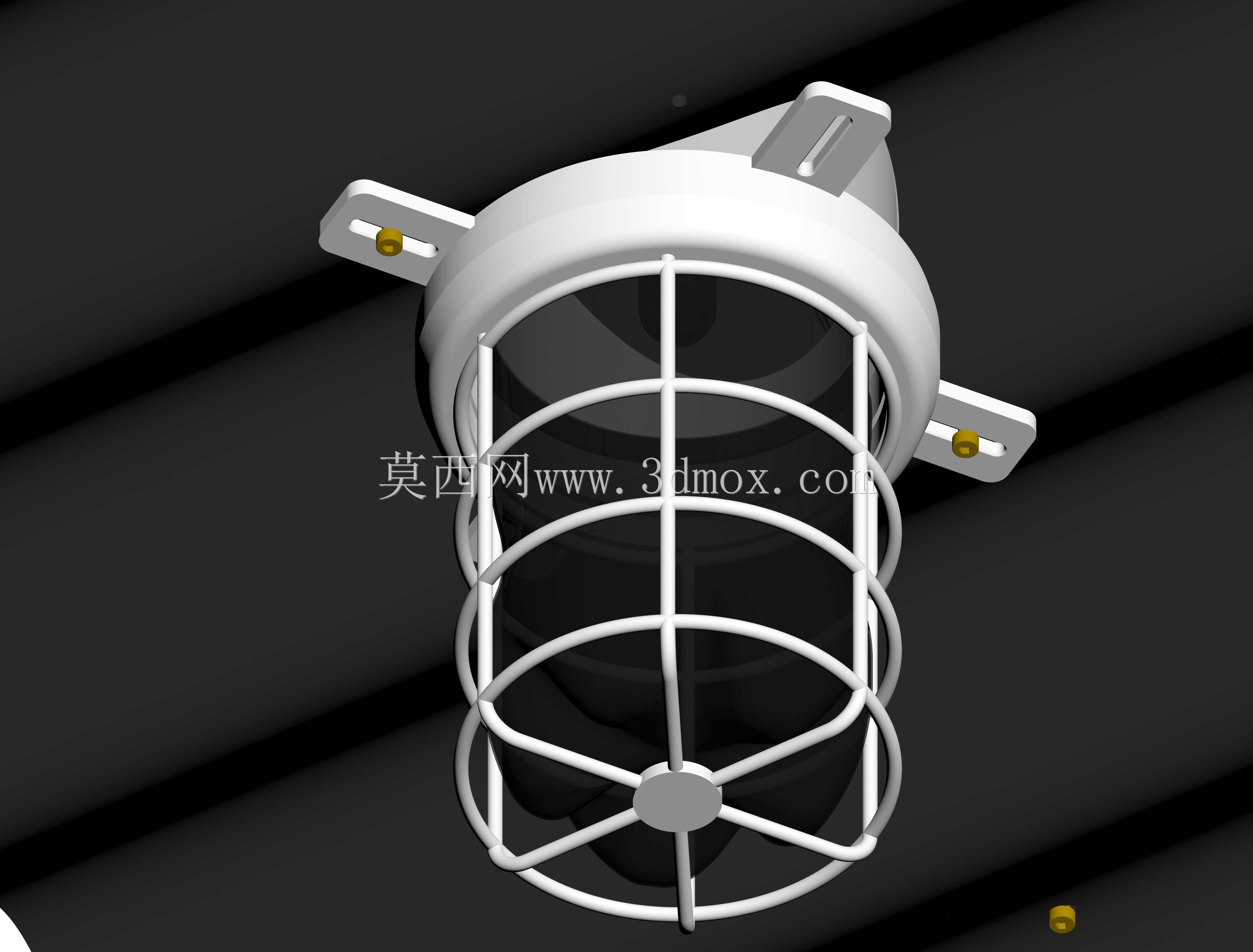

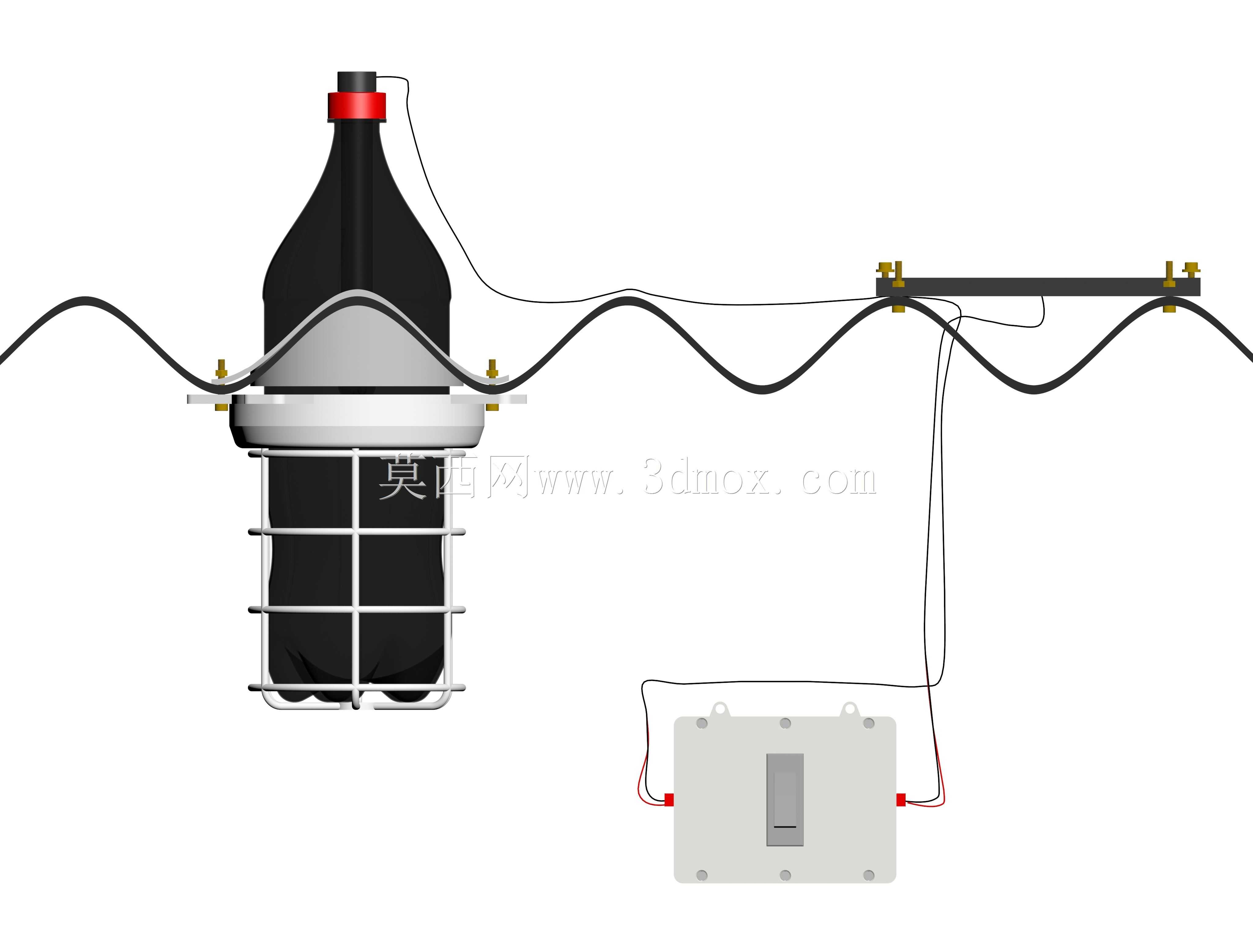

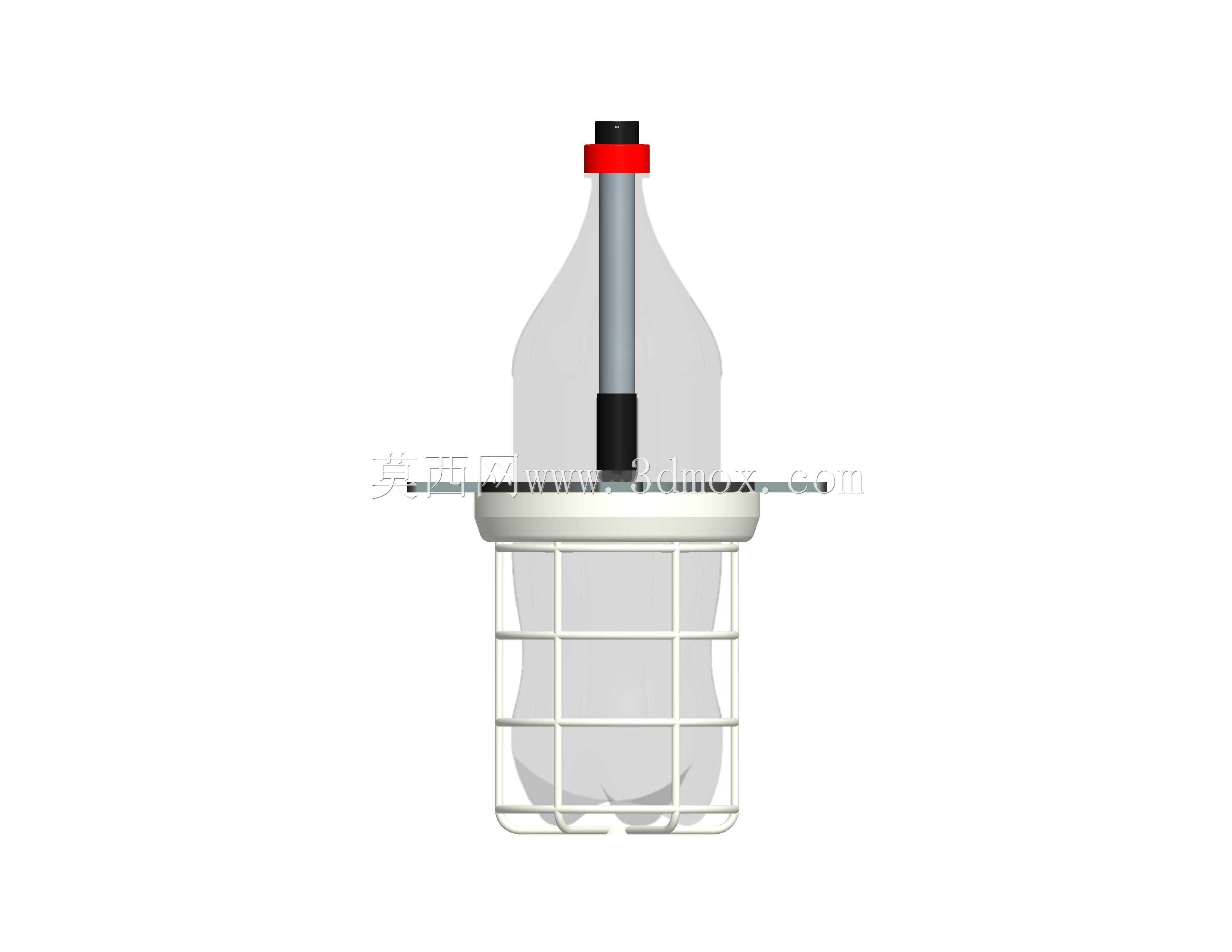

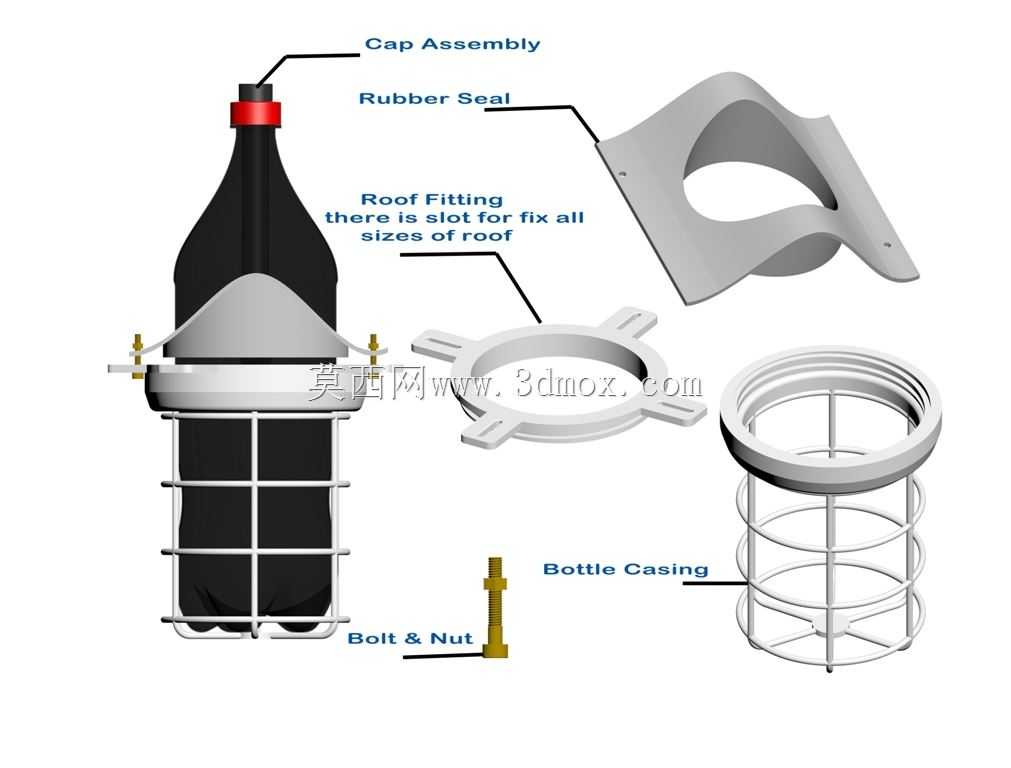

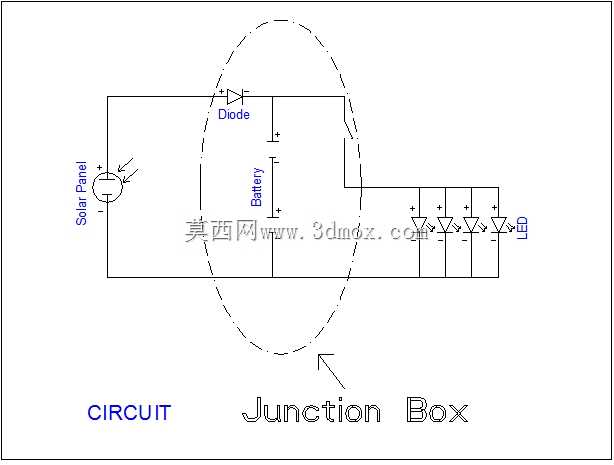

　　避免阴雨天气下的电路安全隐患。防护结构模块采用金属格栅式灯罩，由多根竖向不锈钢丝与上下两道环形固定圈焊接而成，格栅间隙控制在12mm，既不会遮挡LED光源的出光角度，也能避免外力直接触碰瓶体造成碎裂，同时金属格栅的哑光黑表面处理，与瓶体的深色外观形成视觉统一，强化工业风格的视觉表现。线路布设模块采用明装波浪式走线设计，配套的金属走线卡可直接固定在墙面或顶面安装基面，走线卡的固定孔位预留了3mm的调节余量，安装时可根据现场布线需求微调走线弧度，避免硬折造成线芯损伤。供电线路采用双层绝缘橡胶线，耐候性满足-20℃到60℃的使用环境，线路与光源模块的连接位置设置热缩管密封，杜绝接线位置裸露造成的漏电风险。供电控制模块采用壁挂式密封控制盒，

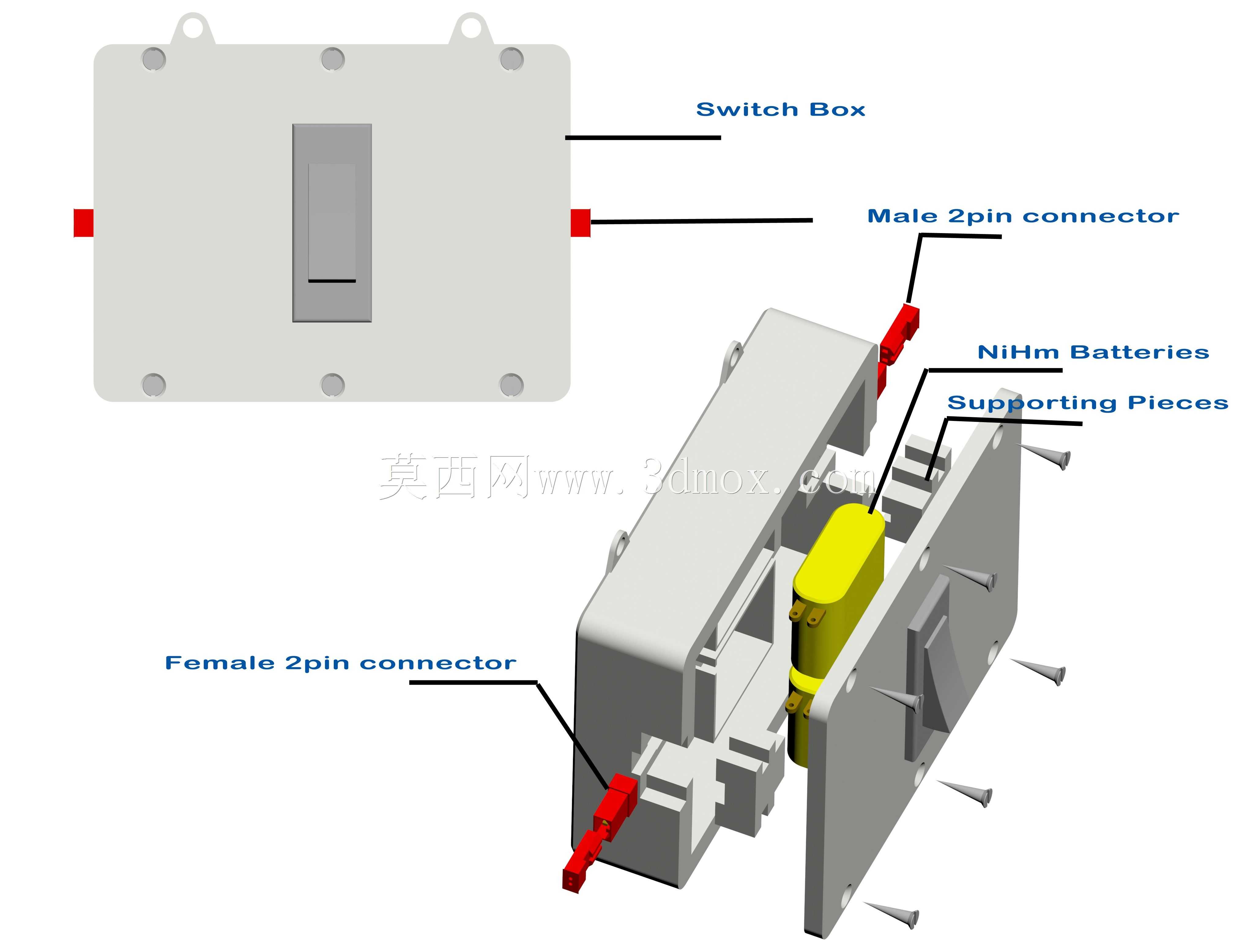

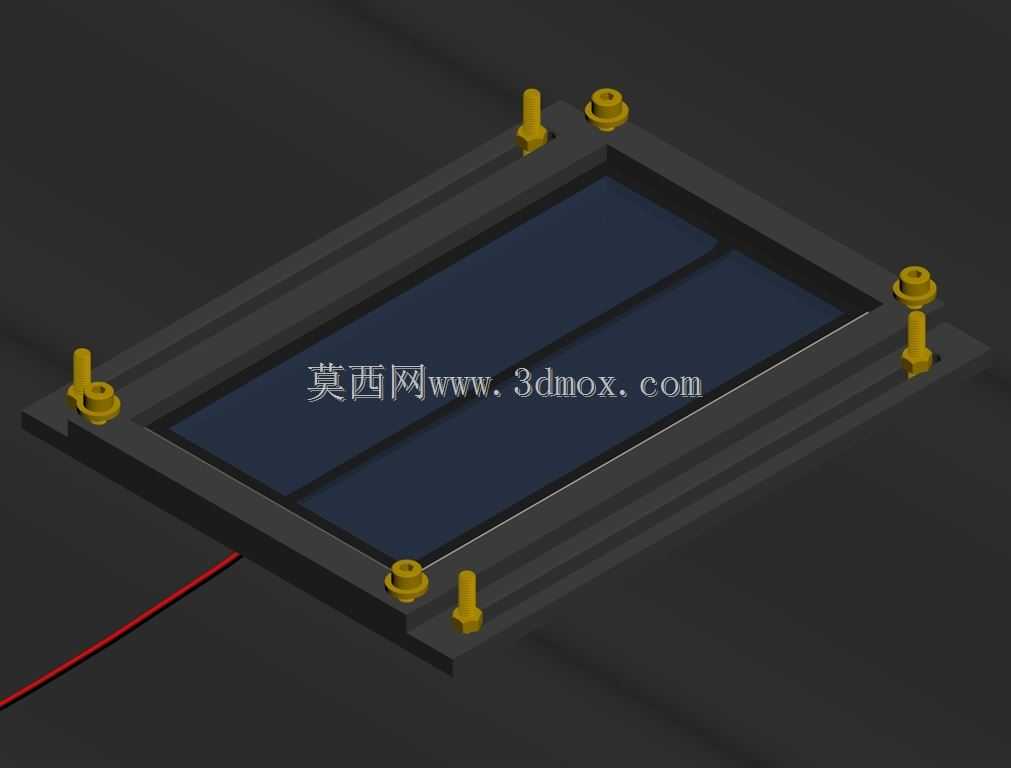

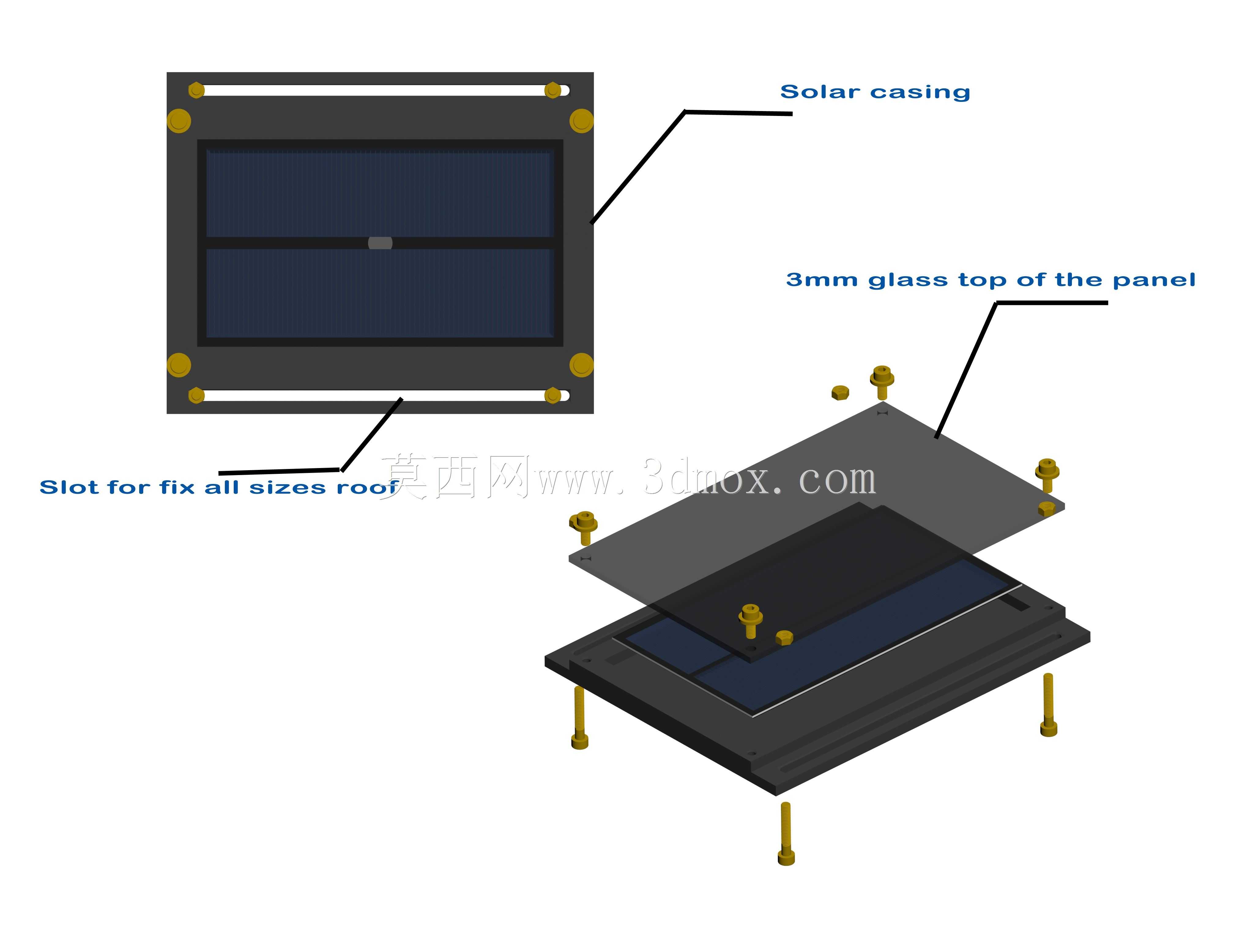

　　盒体采用ABS阻燃材质，表面设置船型开关，控制盒的四个角预留安装固定孔，可直接通过膨胀螺丝固定在墙面，盒体两侧的接线端子采用快插式结构，现场接线无需焊接，仅需剥线后插入端子即可完成接线，降低现场安装的操作难度。从安装边界来看，整套装置的安装基面需要满足至少5kg的承重要求，单个灯具的光源模块直径为120mm，防护格栅的最大外径为140mm，安装时光源模块距离安装基面的最小垂直距离为180mm，控制盒的外形尺寸为120mm80mm40mm，安装位置需距离地面至少1.2m，避免日常活动中误碰开关。设计过程中重点考虑了不同使用场景的适配性，针对餐饮空间的使用需求，光源模块可兼容3W到10W的LED球泡，
