高细节锹甲科昆虫仿生外形结构三维数模

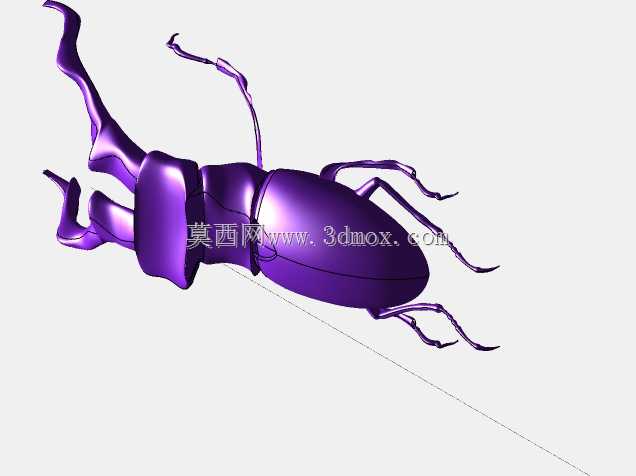

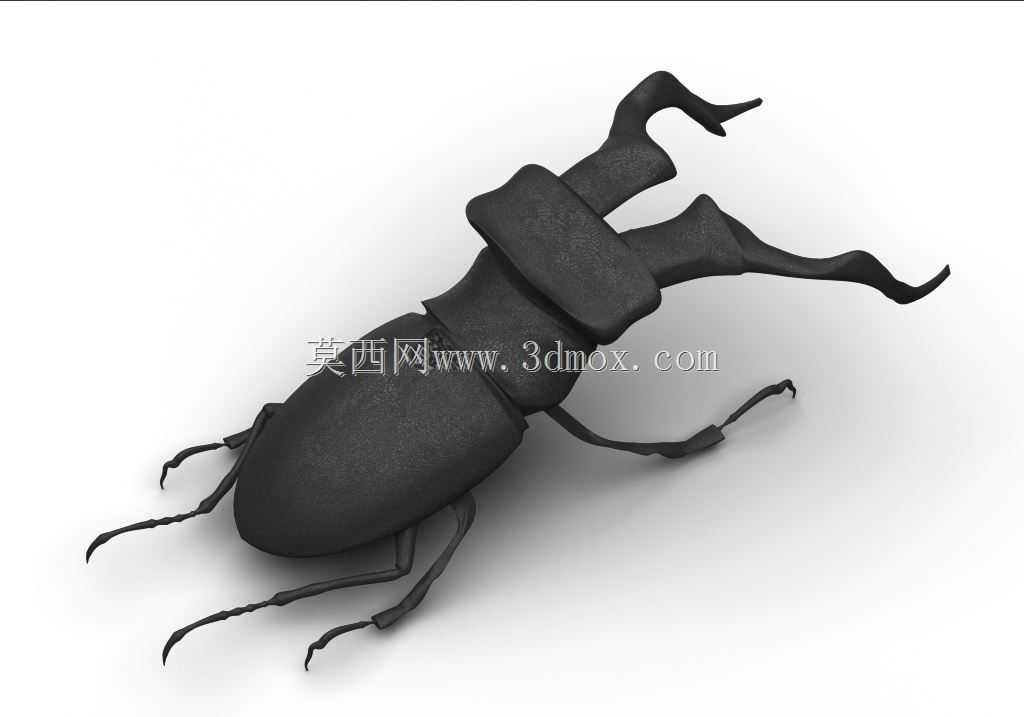

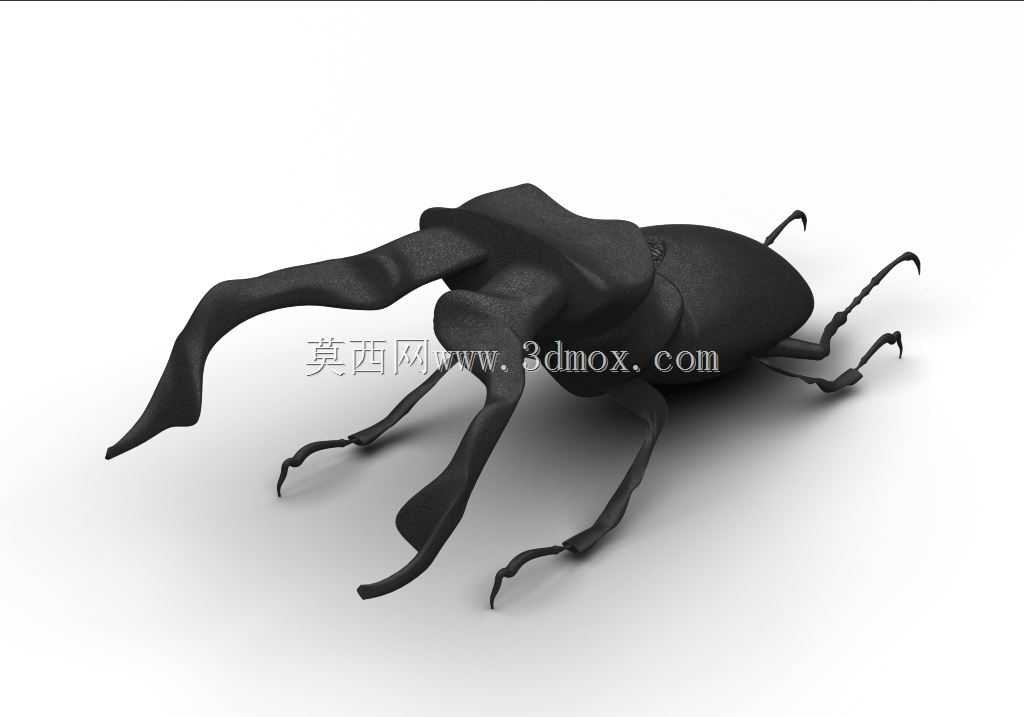

　　本次完成的锹甲外形三维结构数模，核心服务于仿生机械研发、科普教具开发、影视道具实体复刻等多场景的结构设计前置验证工作，不同于常规工业零部件的规则化建模逻辑，该数模完全遵循真实锹甲的生物躯体比例构建，所有外轮廓曲面均参考实物标本的形态特征做连续曲率过渡，避免了常规生物建模中常见的曲面生硬转折问题。从实际应用场景来看，该数模可直接用于仿生六足爬行机器人的躯体外形适配设计，建模过程中特意预留了内部腔体的结构冗余空间，可容纳微型驱动舵机、控制电路板与供电模块的安装位，躯体分件逻辑完全参考真实昆虫的体节铰接关系设置，头部与前胸背板、鞘翅与腹部、各步足与基节的连接位置均做了铰接间隙预留，不需要二次修改即可直接导入装配环境做运动仿真验证。

　　在外形尺寸控制上，数模整体比例参考成年雄性锹甲的实际躯体尺寸做等比例放大适配，整体躯体长度控制在120mm区间，大颚展开最大宽度为78mm，躯体最高点距离安装基准面的高度为42mm，所有外伸结构的边界均做了干涉校验，步足自然展开状态下的最大横向跨度为145mm，完全满足小型桌面级仿生机器人的安装尺寸边界要求，不会出现运动过程中步足与躯体结构剐蹭的问题。设计过程中优先还原了锹甲标志性的发达大颚结构，大颚曲面做了等壁厚处理，壁厚控制在2.2mm，既可以满足3D打印制作实体样件的结构强度要求，也不会因为壁厚过大导致整体重量超标，大颚与头部的连接位置设置了直径3mm的铰接轴安装孔，可直接适配标准微型销轴实现大颚的张合动作。

　　鞘翅部分的建模做了分体式结构设计，左右鞘翅可独立开合，内部腔体预留了12mm的净空高度，可放置微型传感器或者配重块调整整体重心位置，鞘翅表面的细微刻点纹理均做了浅浮雕处理，纹理深度控制在0.15mm，既可以还原真实甲虫的表面质感，也不会因为纹理过深导致打印过程中出现支撑残留难以清理的问题。六只步足的结构完全遵循真实昆虫的足部分节逻辑，分为基节、转节、腿节、胫节、跗节五个分段，每个分段的连接位置均预留了铰接转动间隙，转动角度范围参考真实锹甲的步足活动极限设置，前足向前摆动的最大角度为42度，中足横向摆动的最大角度为35度，后足向后蹬伸的最大角度为48度，完全满足爬行运动的步态仿真需求，步足末端的爪状结构做了圆弧过渡处理，

　　避免尖锐结构在实际装配或者样件制作过程中出现断裂问题。从结构设计的合理性角度出发，整个数模的所有曲面均做了G2连续校验，不存在破面、重叠面、非流形几何等常见建模问题，可直接导出为通用格式用于结构仿真、3D打印、模具开模等后续生产环节，不需要额外的几何修复工作。针对仿生教具的应用场景，数模的分件设计充分考虑了拆装便利性，所有分件的连接位置均采用卡扣式结构预留，不需要额外粘接即可完成组装，适合用于青少年科普教学中的昆虫结构认知实操。针对影视道具制作场景，数模的表面纹理细节足够支撑近距离特写镜头的渲染需求，不需要额外做细节雕刻即可直接导入渲染环境做材质贴图处理，大幅缩短道具制作的前期建模周期。建模过程中特意规避了生物结构建模中常见的比例失调问题，所有结构的相对尺寸均经过标本照片的多视角比对校准，大颚的弯曲弧度、躯体的隆起比例、步足的长度比例均与真实标本保持一致，不会出现常见的卡通化比例失真问题。
