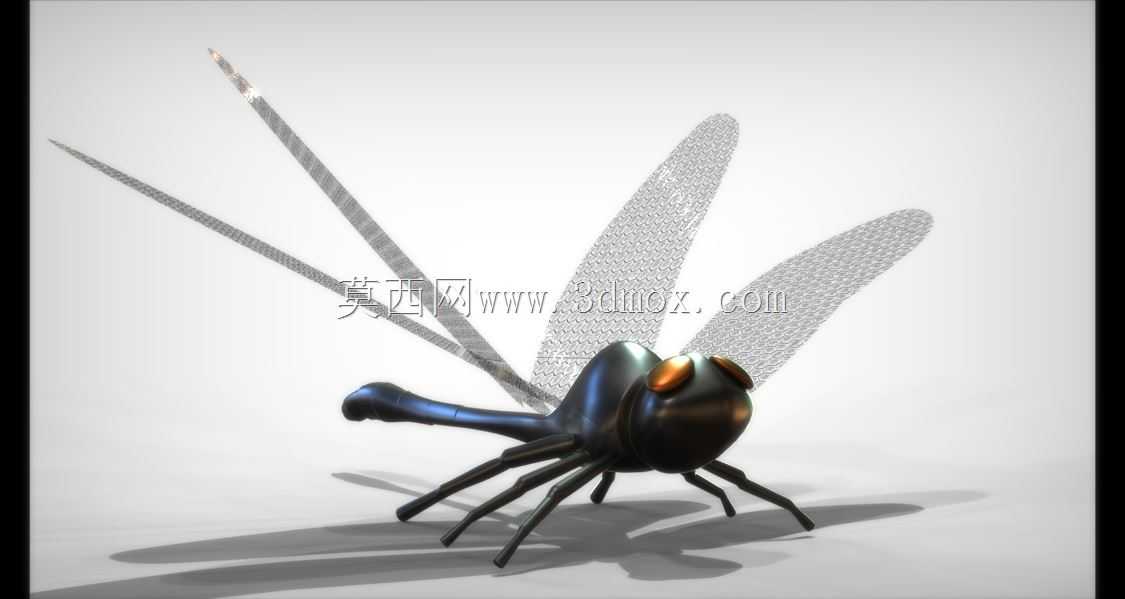

仿生飞虫机械结构三维设计作品

　　这款仿生飞虫结构的设计，最初的应用场景锚定在微型仿生侦察设备、科普教具以及影视特效道具的结构验证环节，在微型侦察领域，这类仿生结构需要兼顾轻量化与运动可靠性，能够在狭小空间内完成稳定的姿态调整，模拟真实飞虫的运动状态，避免传统旋翼类侦察设备噪音大、易被察觉的问题；在科普教具场景中，该结构可以直观展示昆虫运动的力学逻辑，帮助学习者理解节肢动物的肢体联动原理；在影视特效道具领域，该结构可作为实体特效的核心支撑，配合外部蒙皮实现逼真的飞虫动态效果，相比纯CG制作能获得更真实的光影与交互反馈。从功能特性来看，该结构还原了飞虫的躯体分节特征，头部的复眼位置做了凸起的结构预留，可根据不同应用场景加装微型传感模块或者装饰件，

　　六条步足采用多段铰接设计，每一段的转动角度都经过限位约束，既能够模拟真实昆虫的爬行姿态，也可以在静态展示时保持稳定的支撑状态，不会出现重心偏移倾倒的问题；尾部采用分段式锥度设计，从胸部连接位置向后逐渐收窄，既还原了真实飞虫的躯体比例，也为内部走线或者配重安装预留了足够的空腔空间，翅膀部分采用薄型结构设计，根部与胸部的连接位置做了铰接副预留，可根据需求加装微型振动驱动结构，实现翅膀的高频扇动模拟，翅膀表面的纹理结构做了网格化的加强筋设计，在保证薄度的同时提升结构强度，避免轻微外力作用下出现弯折断裂的问题。设计思路上，整体采用了仿生逆向重构的逻辑，先对真实飞虫的躯体比例、肢体关节活动范围做数据采集，再将生物结构转化为可加工的机械结构，

　　在关节位置摒弃了生物软组织的柔性连接，采用微型铰接轴的刚性连接方案，同时在每一个铰接位置都预留了0.02mm的装配间隙，既保证转动的顺滑度，也不会出现过大的旷量影响姿态精度；躯体的外壳部分做了等壁厚设计，壁厚控制在1.2mm，既能够保证3D打印或者注塑加工时的成型质量，也能最大限度降低整体结构重量，配合步足的受力角度设计，整体重心落在六条步足围成的支撑面中心位置，静态放置时无需额外支撑即可保持稳定。外形尺寸方面，整体长度控制在120mm左右，翅膀完全展开时的最大宽度为150mm，躯体最大直径位置在胸部，约为28mm，步足完全展开时的最大支撑宽度为90mm，安装边界上，若作为微型侦察设备载体，

　　胸部预留的空腔尺寸为20mm×15mm×10mm，可容纳常规的微型摄像模块与控制电路板，翅膀驱动结构的安装位预留了直径5mm的轴孔，可适配常规的微型偏心振动电机，步足的末端做了微小的倒钩结构预留，可根据使用场景加装防滑垫或者微型吸附结构，满足在光滑表面或者织物表面的停留需求。在结构验证环节，针对步足的受力情况做了模拟加载，单条步足可承受0.5N的垂直载荷而不出现塑性变形，能够满足搭载微型电子元件后的整体承重需求，翅膀部分的固有频率经过调整，避开了常规微型电机的振动频率区间，避免出现共振导致结构损坏的问题，躯体的分节连接位置采用卡扣式设计，无需额外紧固件即可完成装配，方便后期对内部元件进行更换或者调试，同时卡扣的结合力经过优化，正常使用过程中不会出现松脱的情况，在受到一定外力冲击时可通过脱扣实现卸力，保护内部的核心元件不受损坏。
