三爪式轴承拉拔器机械结构设计

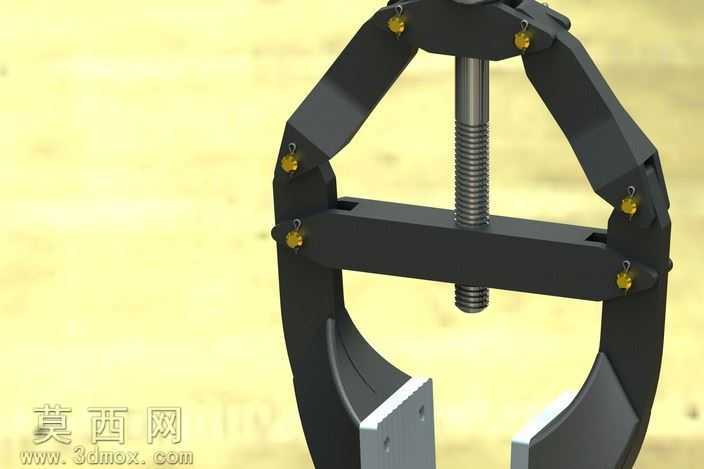

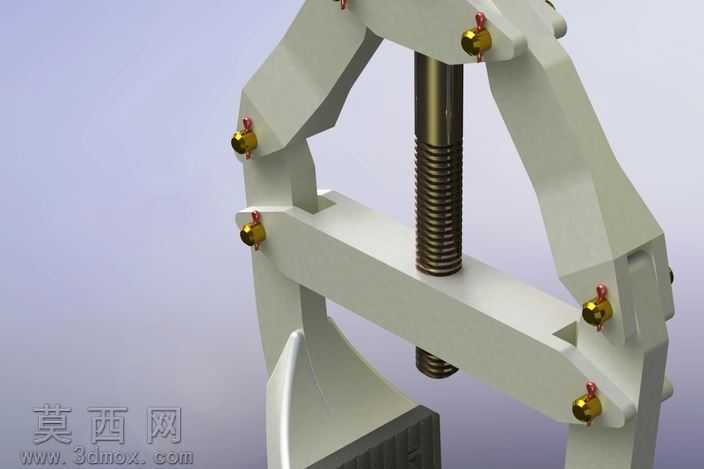

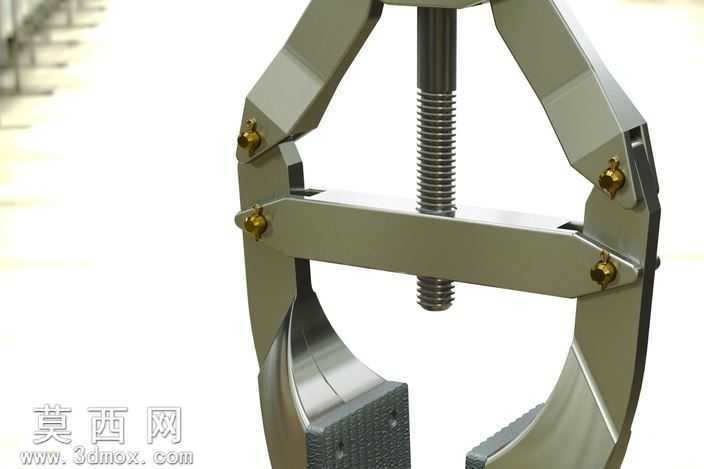

本作品为三爪式轴承拉拔器三维建模设计，采用SolidWorks完成全参数化建模，整体结构围绕机械维修场景中轴承、轴套类过盈配合零件的拆卸需求设计，建模过程严格遵循机械加工与装配的公差规范，所有零件均按照实际加工工艺完成特征构建。模型核心结构包含中心驱动螺杆、三爪联动臂架、铰接销轴、弧形夹持爪四个核心部分，中心驱动螺杆采用梯形传动螺纹建模，螺纹牙型、螺距参数符合机械传动标准，螺杆顶端设计有六角受力端头，可适配标准扳手施加扭矩，螺杆底端做圆弧过渡处理，避免顶紧轴端时造成零件表面压伤。三爪联动臂架采用对称式连杆结构设计，每一组爪臂通过两个铜质铰接销轴与主体架、夹持爪连接，建模时对销轴的配合间隙做了合理预留，还原实际装配后的活动自由度，保证旋转中心螺杆时，三个夹持爪可同步沿径向收拢或张开，实现对不同直径轴承外圈的自适应夹持。夹持爪的工作面设计为内凹弧形曲面，曲面弧度适配常见滚动轴承的外圈轮廓，建模时对爪部夹持面做了防滑纹理与加厚处理，保证拆卸施力时不会出现打滑脱开的问题，爪臂与主体架的连接部位做了圆角过渡优化，避免应力集中导致结构断裂。材质渲染阶段，主体金属结构采用哑光合金钢材质，调整金属粗糙度与反射参数还原调质处理后的金属质感，铰接销轴采用黄铜材质渲染，区分不同零件的材质差异，整体渲染效果突出机械结构的金属质感与装配精度。设计过程中重点优化了联动机构的运动协调性，通过连杆尺寸的参数化匹配，保证三个夹持爪的运动轨迹始终保持同轴，避免拆卸过程中出现偏载导致轴承卡死，同时对整体结构的受力路径做了合理性规划，扭矩从中心螺杆输入后，通过臂架连杆转化为夹持爪的抱紧力与轴向拉拔力，施力路径清晰合理，结构强度满足常规轴承拆卸的受力需求，可直接用于机械维修工装的设计参考、教学演示以及加工生产的图纸依据。
