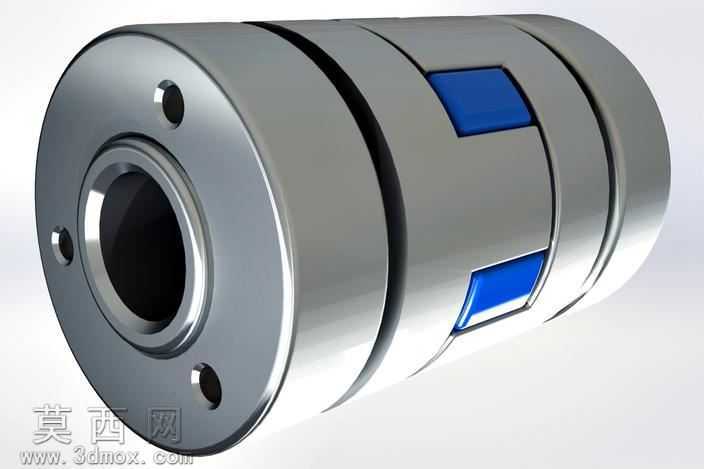

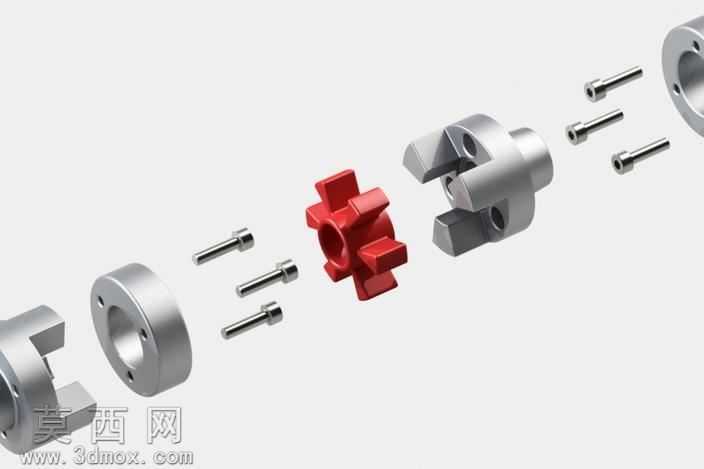

本作品为爪挠性联轴器的三维参数化设计模型,建模阶段采用自顶向下的设计思路,先完成整体传动参数的定义与装配基准的搭建,再拆分左右两个带凸爪的金属半联轴节、中间星形弹性缓冲块三个核心零件进行独立建模。金属半联轴节部分通过旋转凸台生成主体轴套结构,精准绘制内孔的键槽特征以匹配传动轴的周向固定需求,端面沿圆周均匀分布的凸爪采用拉伸切除与阵列特征完成,保证凸爪的形位公差与对称度,同时在法兰端面上绘制安装定位用的螺纹孔与销孔,孔位通过圆周阵列实现均匀分布,确保装配时的同轴度精度。中间的弹性缓冲块采用弹性体材质建模,通过多实体建模方式精准匹配两侧凸爪的啮合间隙,预留合理的压缩变形空间,既保证扭矩传递时的缓冲吸震能力,又能补偿两轴安装时产生的径向、角向与轴向偏差。材质与渲染阶段,金属半联轴节赋予抛光合金钢材质,调整金属粗糙度参数模拟真实机加工后的金属光泽,端面的安装孔做内孔深色哑光处理还原真实加工质感;中间弹性块赋予蓝色聚氨酯弹性体材质,调整材质的漫反射与高光参数,体现工程塑料的哑光磨砂质感,同时添加轻微的半透明效果区分于金属零件。结构设计上重点优化了凸爪与弹性块的接触曲面,将爪部棱角做圆角过渡处理,避免应力集中导致的弹性块过早磨损,最大传递扭矩可达940Nm,适配中等功率的传动轴系连接场景。建模过程中对所有配合尺寸做参数化关联,修改轴孔直径、联轴器外径、爪数等核心参数即可快速生成不同规格的衍生型号,装配体中添加了同轴度、端面配合等标准装配约束,可直接用于传动系统的虚拟装配仿真,验证轴系连接的干涉情况与运动传递特性,整体模型细节完整,特征树清晰规范,可直接用于工程出图、运动仿真以及3D打印样件验证。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 2.44 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2013,其它,
- 软件分类 通用机械零部件
