可调式重型管钳结构三维设计

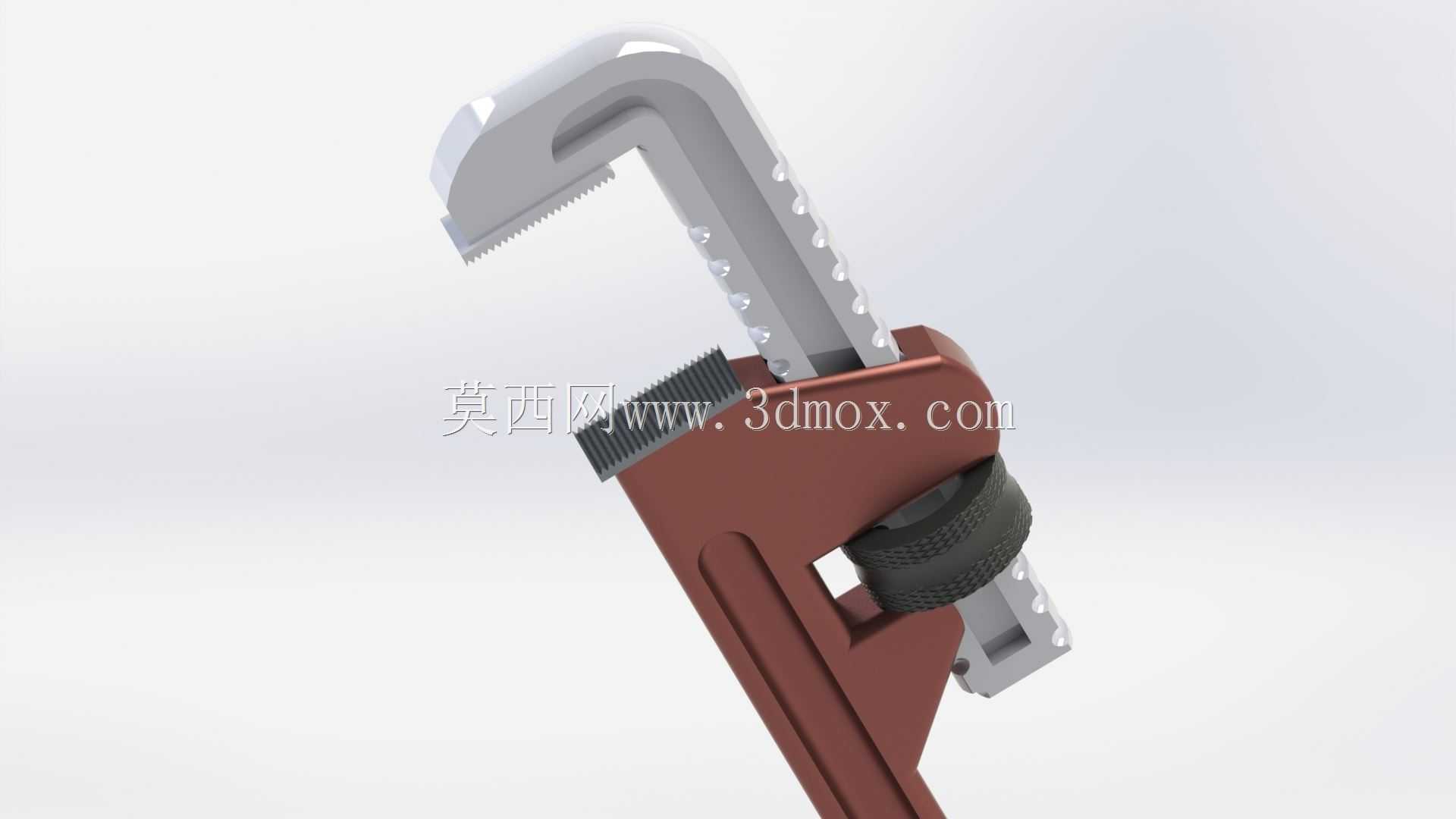

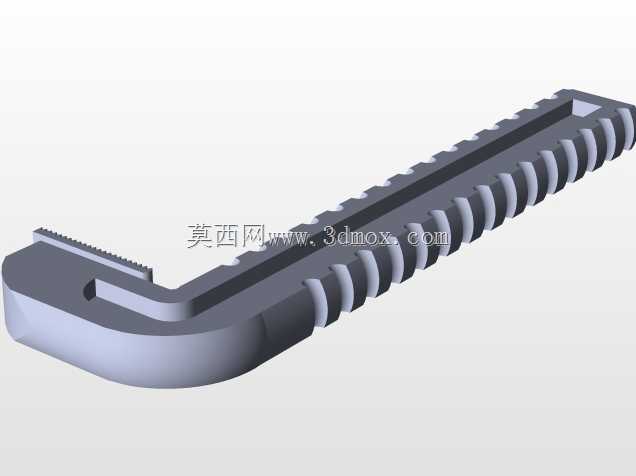

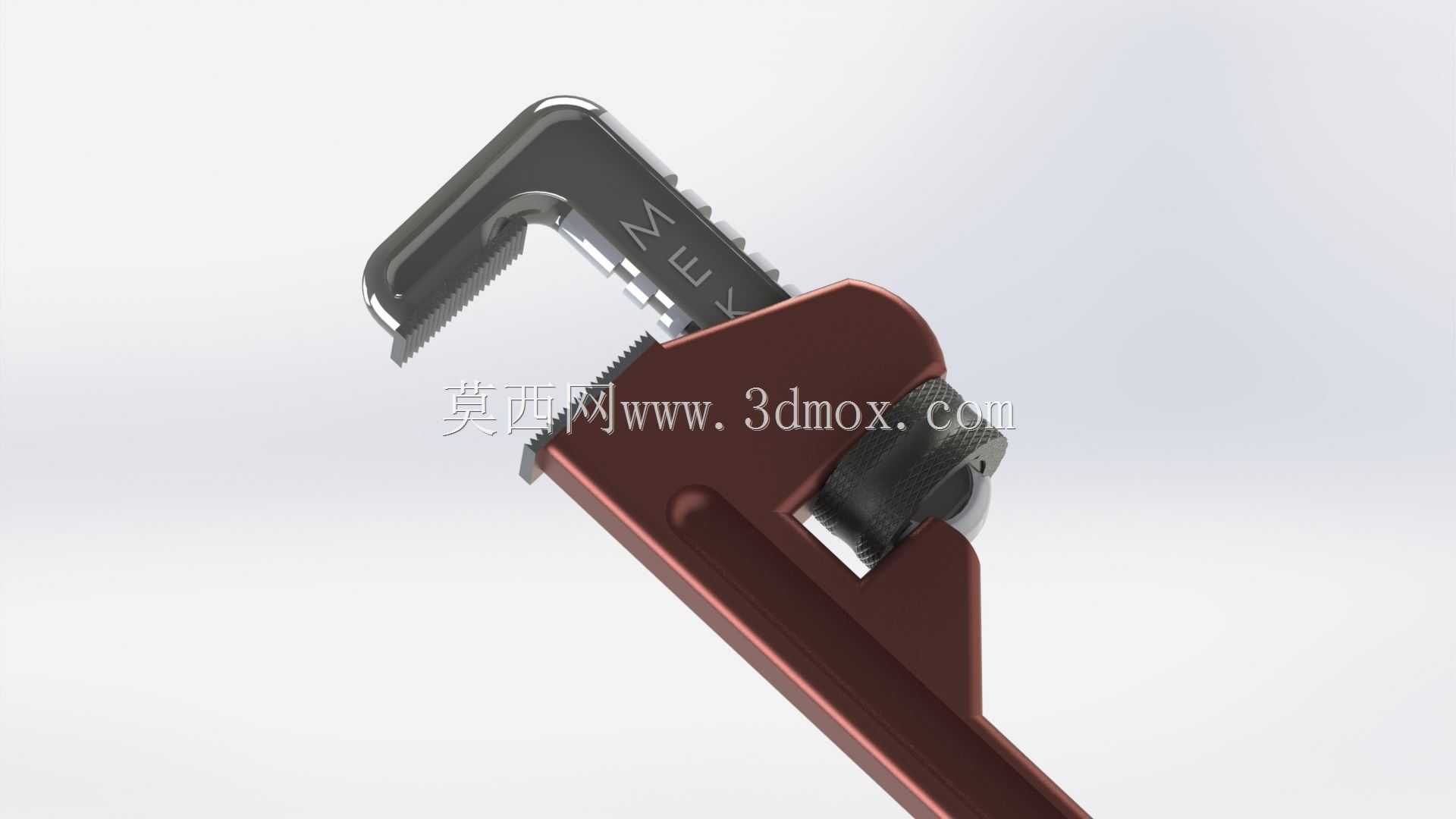

　　在民用给排水施工、工业管路铺设、油气管道运维、设备管线检修等场景里，管钳是一线作业人员随身配备的核心手动夹持工具，区别于固定开口的普通扳手，这类工具的核心价值在于可以通过调节钳口开合范围，适配不同外径的圆形金属管、复合管材，靠钳口的齿形咬合结构提供足够的静摩擦力，避免拧转管材时出现打滑、刮伤管件表层镀层的问题。做这个结构的三维建模时，最先要捋清楚的是整个钳体的受力传递路径：作业时人手施加在钳柄上的扭矩，会通过活动钳身、调节螺母、固定钳身的配合面传递到钳口齿部，最终转化为对管材外壁的夹持正压力，所以各个配合面的公差预留、齿部的咬合角度是整个设计的核心。先说实际作业里的功能特性，这款管钳的活动钳身可以沿着固定钳身的导轨槽做直线滑动，

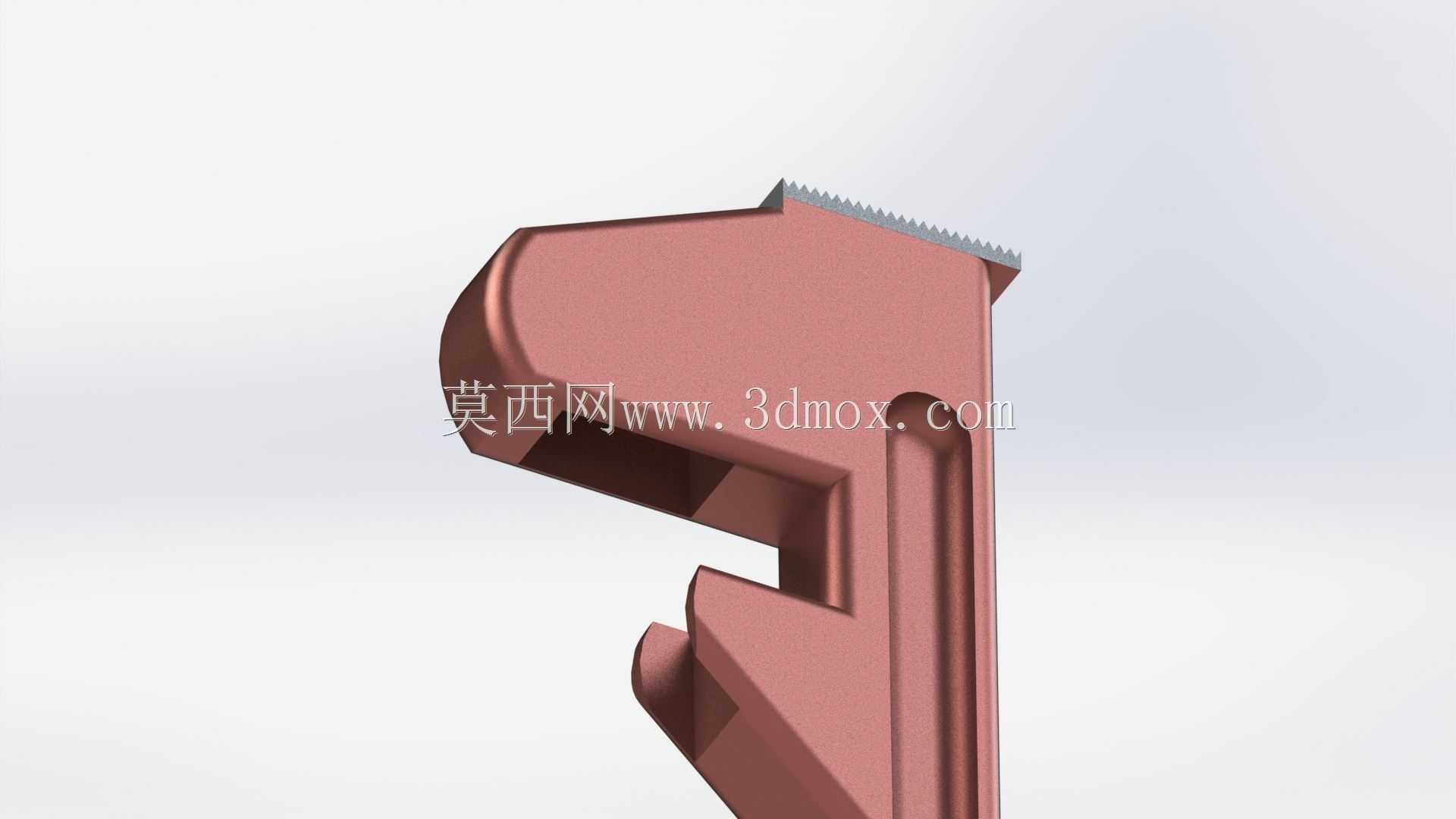

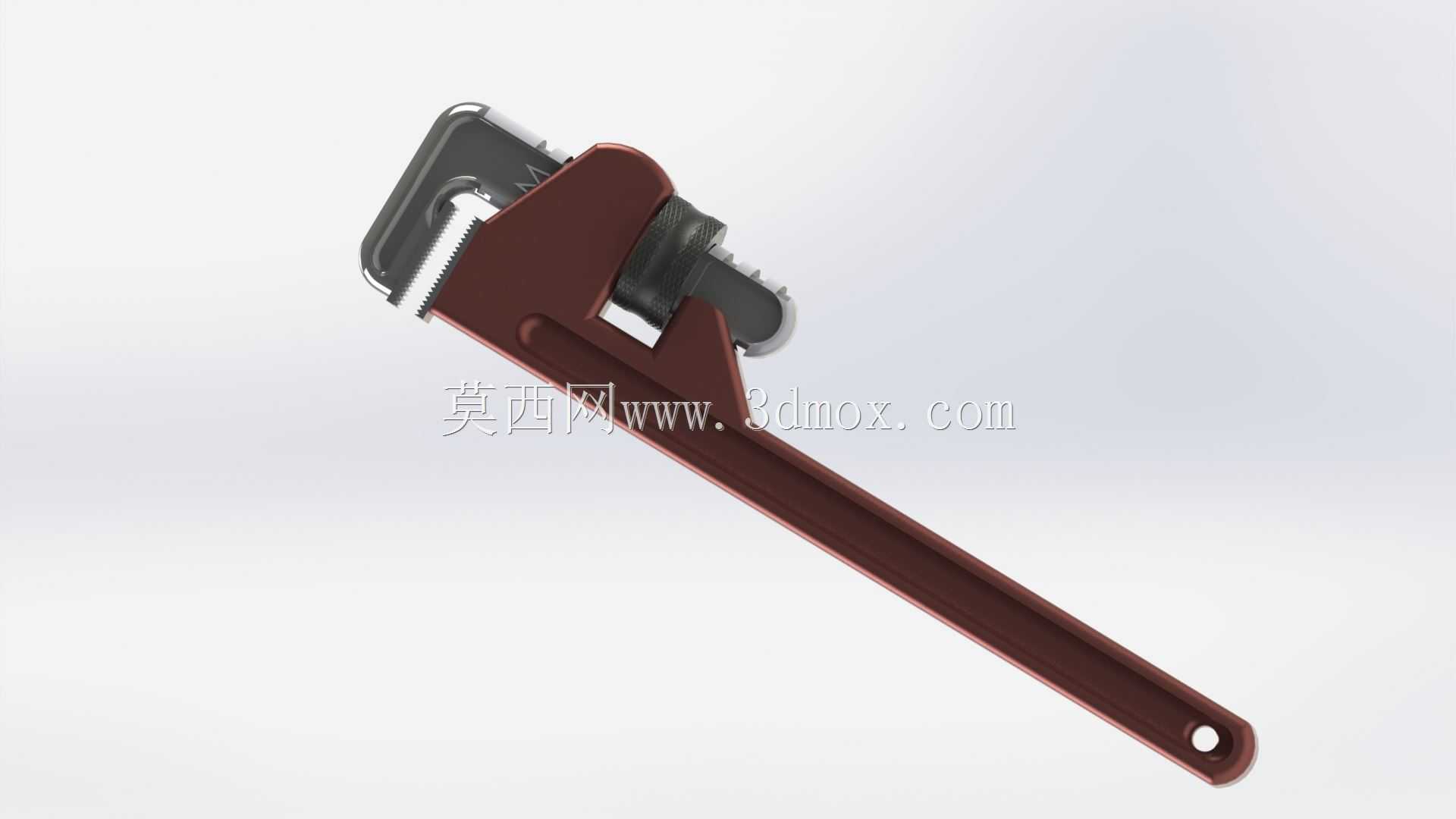

　　调节螺母套在固定钳身的梯形螺纹段上，转动螺母就能带动活动钳身平移，实现钳口开度的无级调节，能覆盖从十几毫米到几十毫米外径的常见管材夹持需求，不需要像呆扳手那样对应不同规格准备多把工具，能大幅减少现场作业的工具携带量。钳口的齿形做了倾斜设计，咬合方向和拧转施力方向相反，当施加拧转扭矩时，齿部会顺着施力方向越咬越紧，不会因为管材外壁有轻微锈蚀、油污就出现滑脱；固定钳身和活动钳身的齿部做了高频淬火的硬度预留，建模时特意在齿根位置做了圆角过渡，避免长期承受交变夹持力时出现齿根崩裂、断齿的问题。从设计思路上看，整个结构没有多余的冗余零件，所有部件都服务于夹持、调节两个核心功能：钳柄部分做了符合人手握持的弧度，长度经过扭矩匹配，

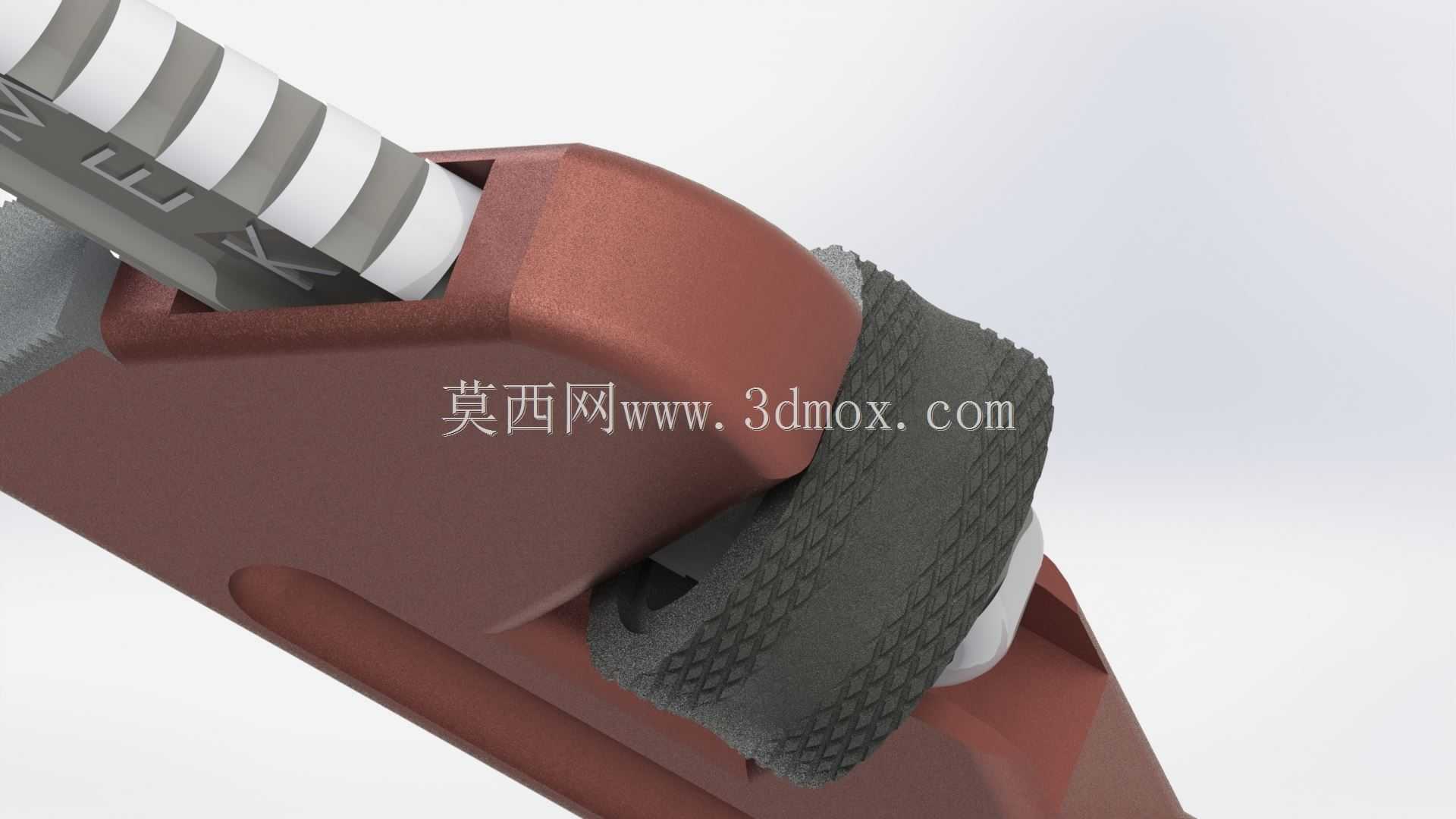

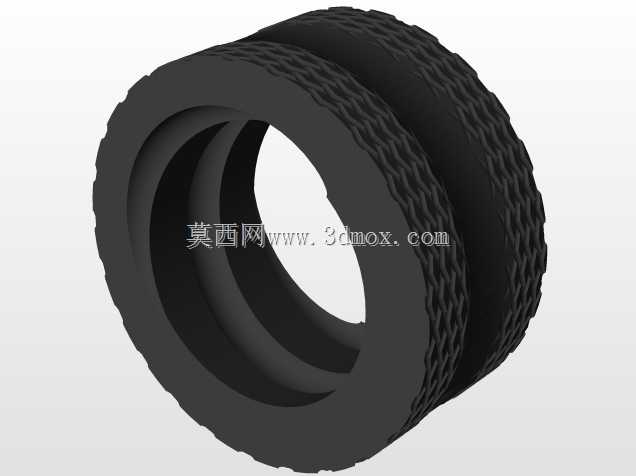

　　既保证作业时能施加足够的拧转力矩，又不会因为力臂过长导致钳身过载变形；调节螺母的外圈做了滚花结构，即使手上沾有油污、戴防滑手套作业，也能轻松转动调节钳口开度，不需要额外借助其他工具调整。再说到外形尺寸和安装边界，整个管钳闭合状态下的整体长度控制在常规手动工具的便携范围内，钳身最大宽度出现在调节螺母的安装位置，收纳时不会占用过多工具箱空间；活动钳身的滑动行程做了硬限位，当钳口开到最大开度时，活动钳身不会从固定钳身的导轨槽里脱出，避免现场作业时零件散落丢失；各个活动配合面之间预留了合理的间隙，即使长期使用后钳身沾有泥沙、铁屑，也不会出现调节卡滞、钳口锁死的问题。在实际管路安装作业里，这类管钳除了用来拧转金属管材，还可以临时充当夹持工装，

　　固定小型轴类零件、带外圆的五金件，配合其他工具完成拆装作业；钳身主体采用高强度铸钢材质的结构设计，建模时在钳柄和固定钳身的连接位置做了加强筋过渡，避免施加过大扭矩时出现钳柄断裂的情况；活动钳身和固定钳身的导轨配合面做了平面度要求，保证调节过程中钳口始终保持平行，不会出现偏斜导致管材被夹扁、齿部局部受力过大崩损的问题。很多新手做这类工具建模时容易忽略调节螺纹和钳身运动的干涉问题，这次建模时全程做了运动仿真校验，转动调节螺母全程，活动钳身的滑动都顺畅无卡滞，钳口闭合时两个齿面能完全贴合，不会出现错位咬合的情况；钳柄的尾部做了轻微的加宽处理，作业时手掌压在钳尾施加压力时不会出现局部硌手的问题，长时间握持作业的疲劳度更低。还要考虑到现场作业的复杂工况，整个钳身的外露棱角都做了倒钝处理，避免操作时划伤手部；调节螺母和固定钳身的螺纹配合做了防松设计，夹持管材受力时不会因为震动导致钳口自行松脱，保证拧转过程中的夹持稳定性。
