3D打印性能校准测试用拖船造型基准件

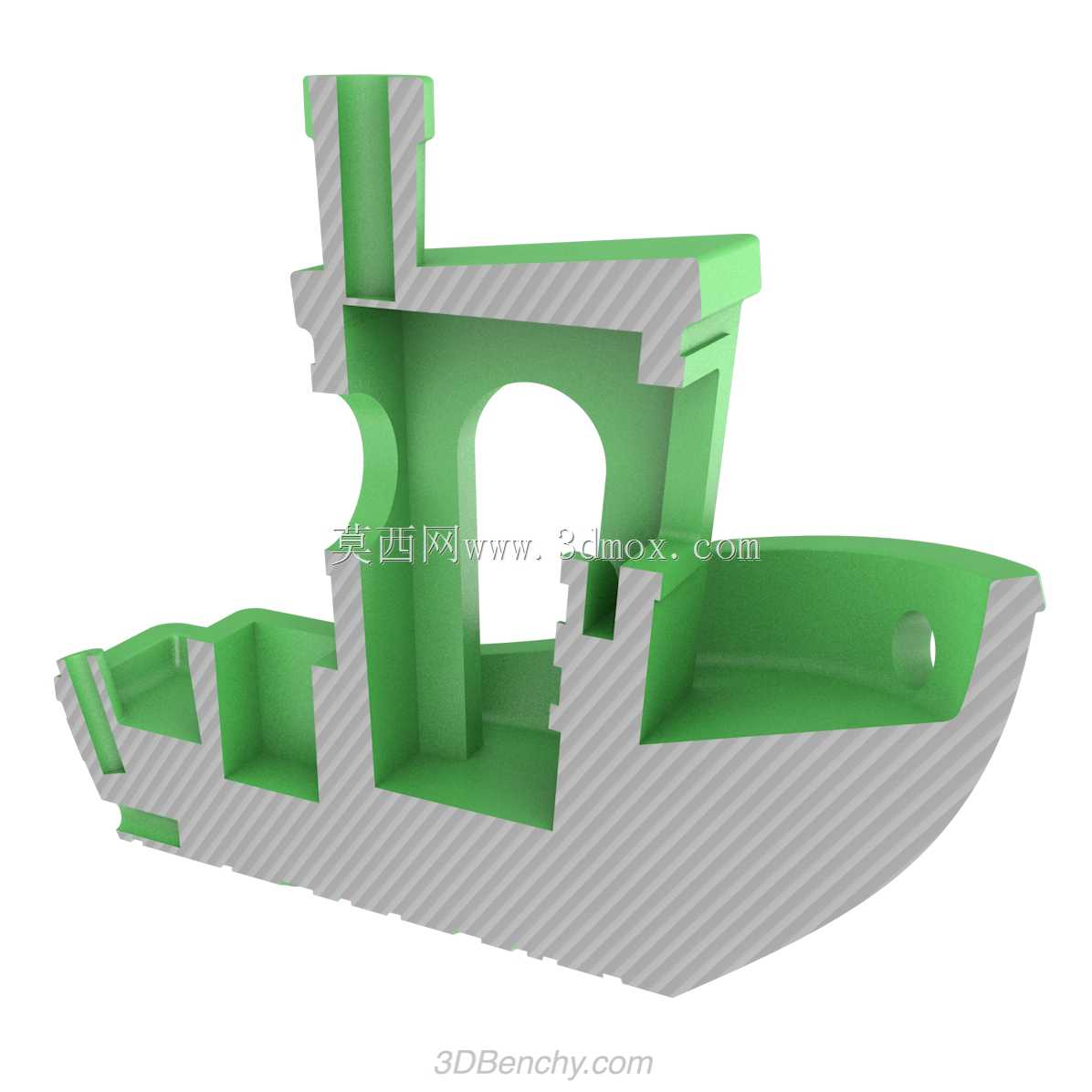

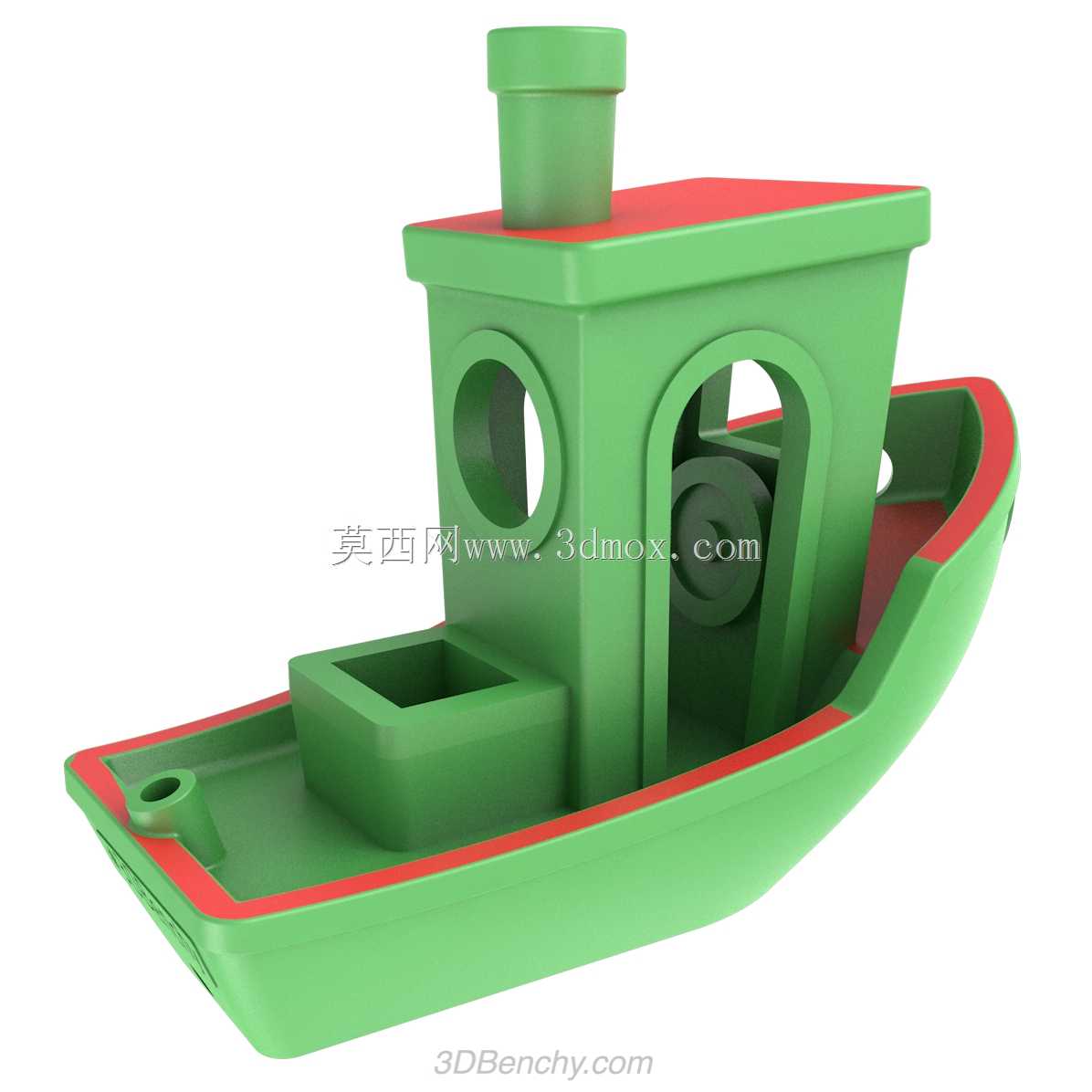

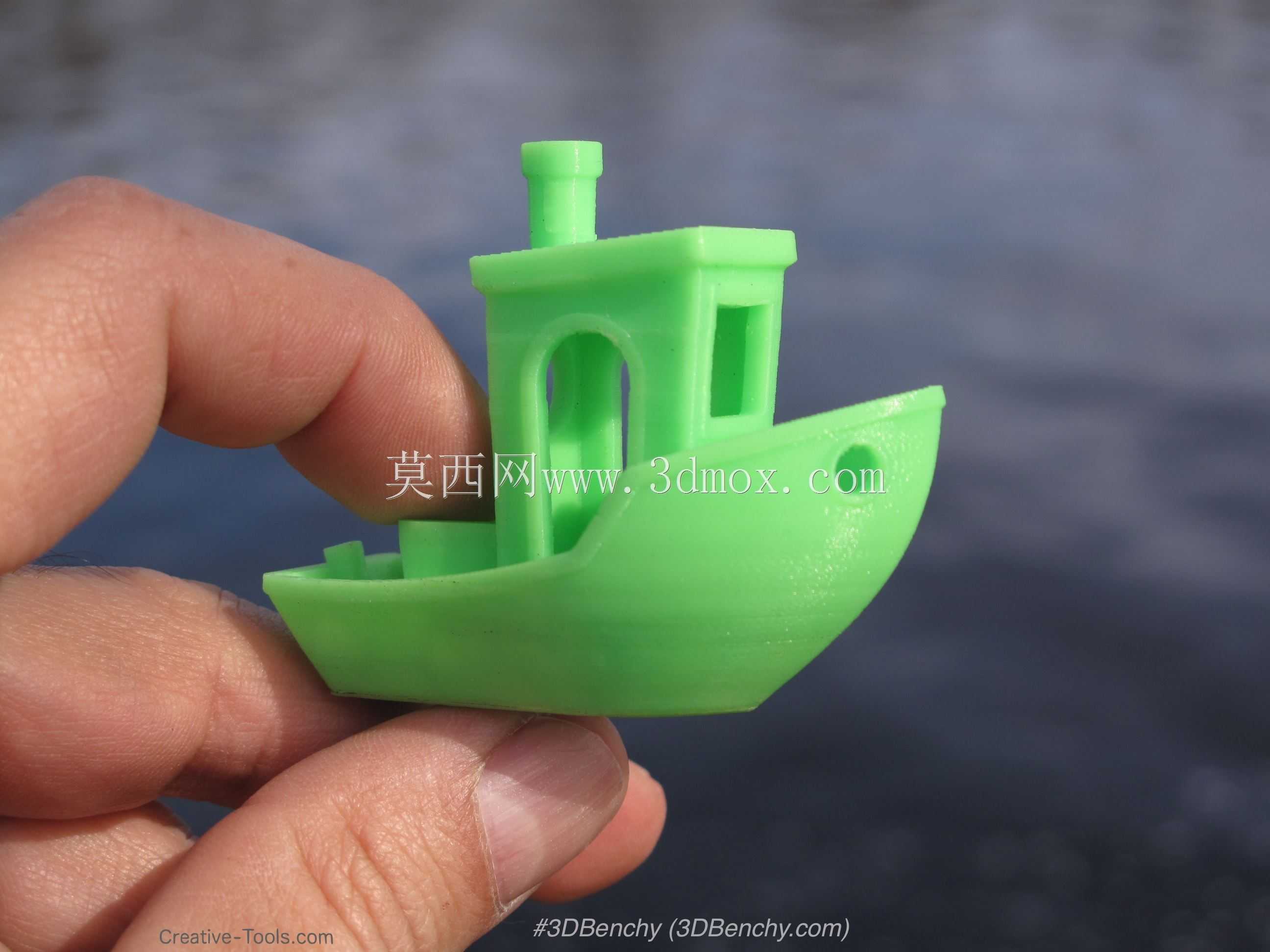

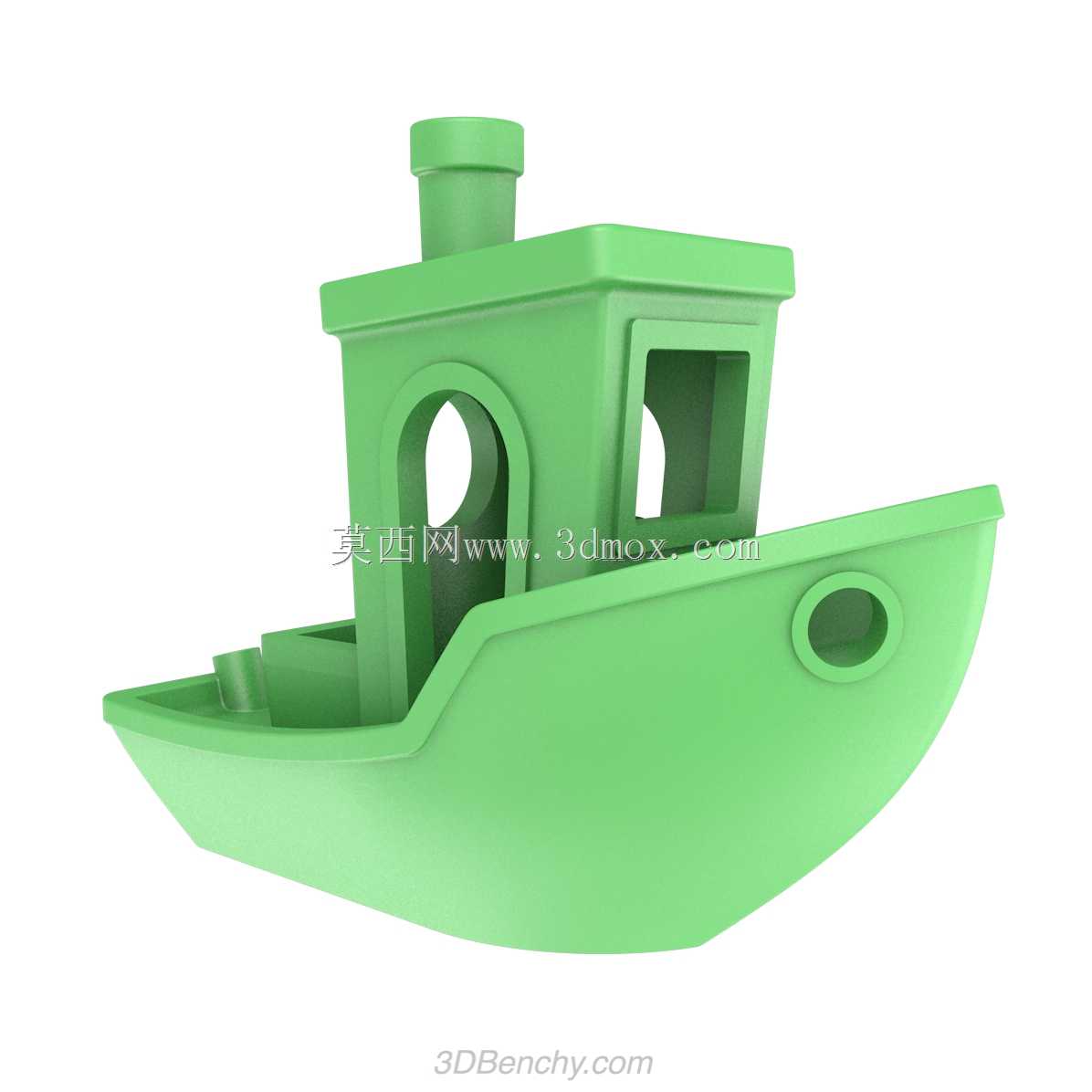

　　在桌面级FDM与光固化3D打印设备的日常调试、性能核验环节，一款覆盖多维度打印能力验证的基准测试件，是结构工程师、设备运维人员校准设备参数时必不可少的工具，这款拖船造型的测试件正是为适配这类场景设计的专用验证载体。不同于常规的单一尺寸校准块，该测试件整合了3D打印过程中绝大多数容易出现成型缺陷的结构特征，能够在一次打印作业中完成对设备多维度性能的综合校验，无需更换多个测试件反复打印，大幅提升设备调试的效率。从结构设计的逻辑来看，该测试件的各个部位都对应着明确的测试目标：船体表面的平滑曲面区域，主要用于验证设备在连续曲面打印时的层纹控制能力、挤出头的走丝稳定性，若设备挤出量参数设置偏差、运动轴存在反向间隙，

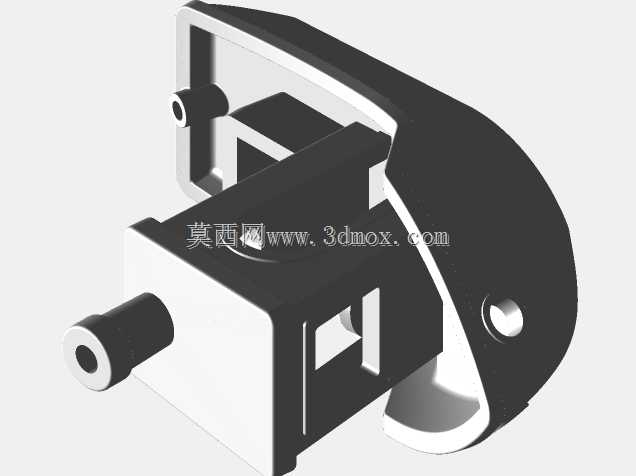

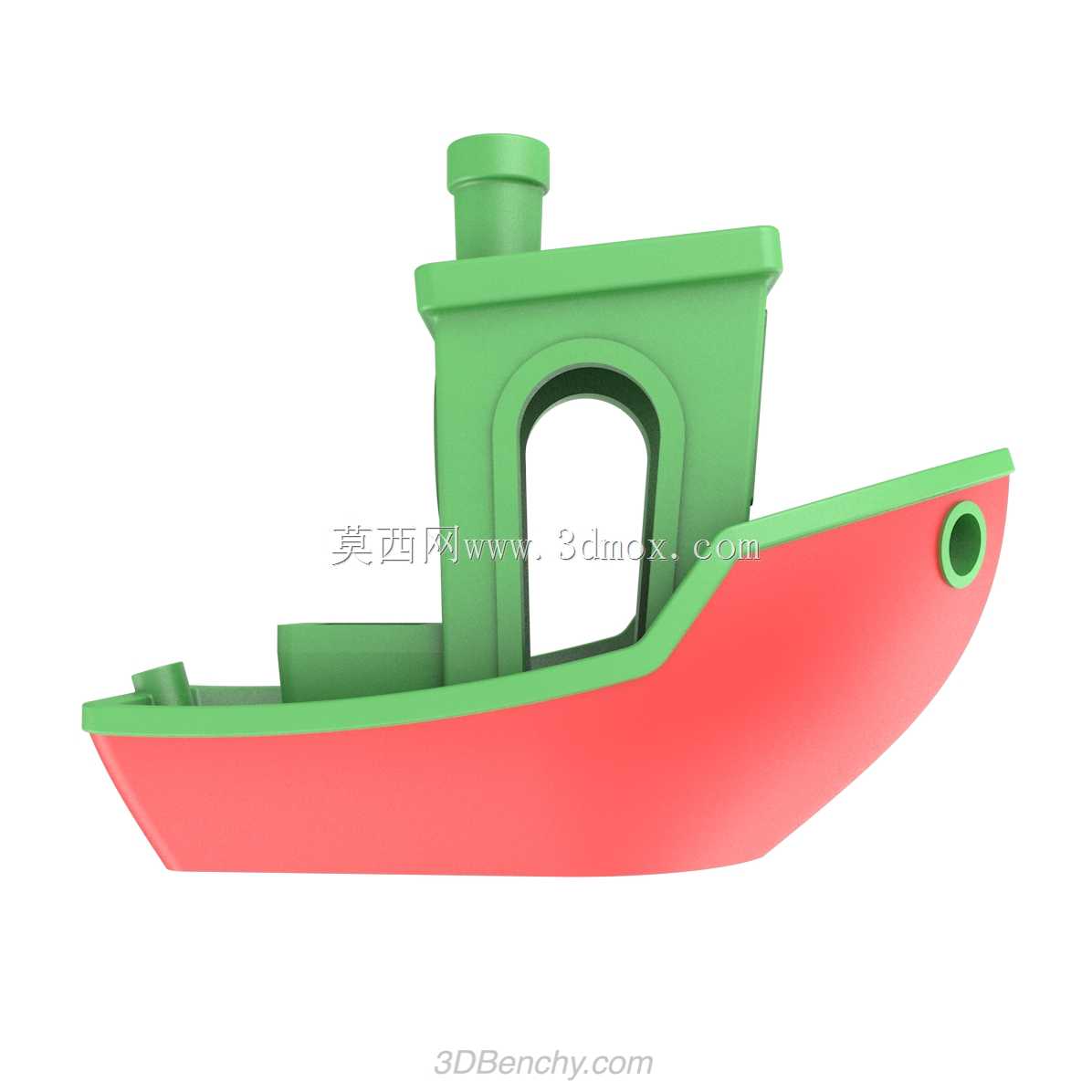

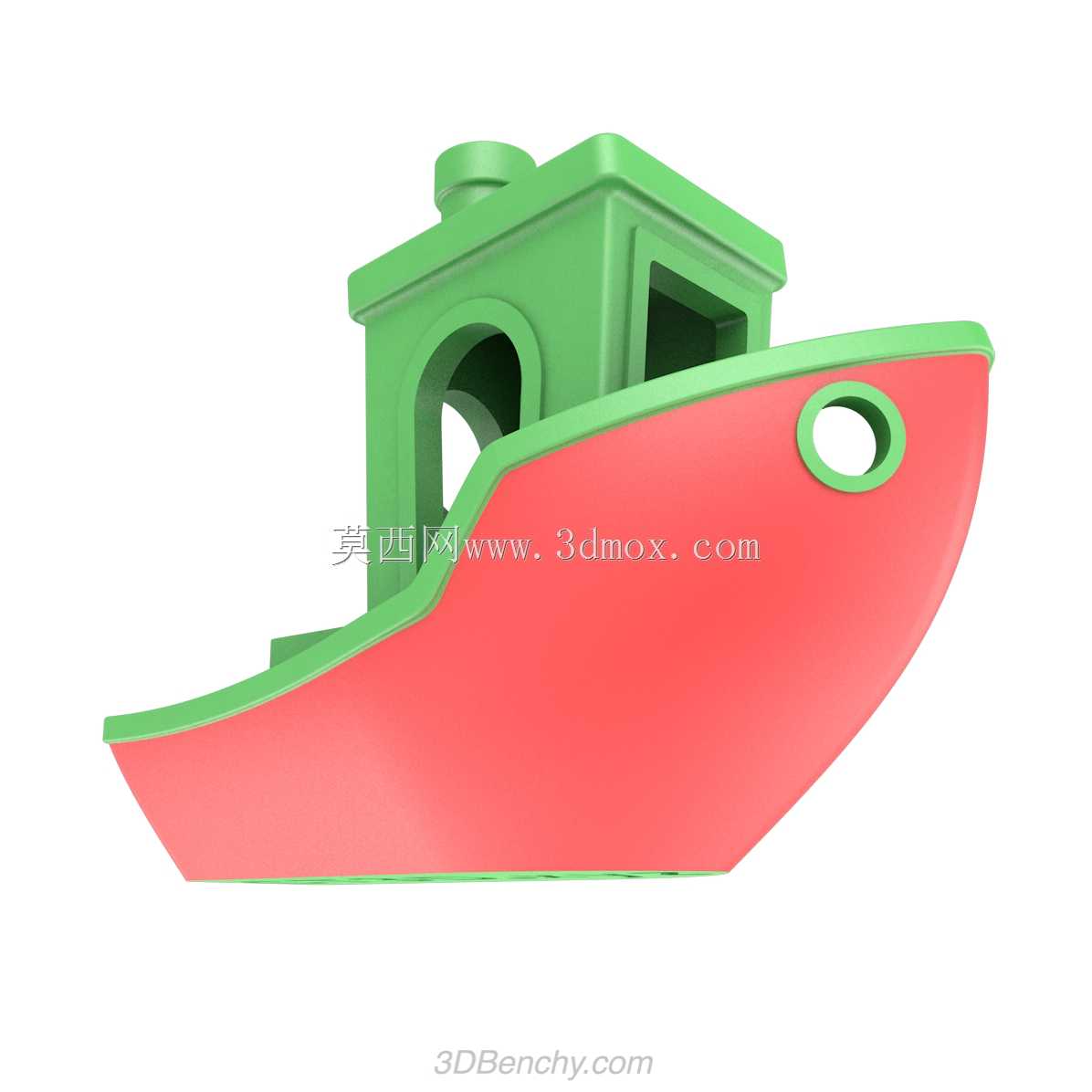

　　曲面位置会出现明显的层纹错位、表面凹凸等缺陷；船舱部位的垂直立面与直角转角结构，用于校验X/Y轴的垂直度、Z轴的层间对齐精度，转角处的溢料、缺料、圆角失真等问题，都能直观反映设备的运动参数匹配问题；船体前部伸出的旗杆结构属于典型的小尺寸悬臂特征，用于测试设备在无支撑打印时的悬臂成型能力、冷却风扇的散热效率，若散热不足、打印速度过快，旗杆位置容易出现垂丝、变形甚至断裂的问题；船身侧面的镂空舷窗结构，用于验证设备的小孔成型精度、桥接打印能力，桥接部位的下垂量、舷窗边缘的规整度，能够直接反映切片参数中桥接速度、挤出量的设置合理性；船顶的烟囱结构属于垂直圆柱特征，用于校验设备的圆弧插补精度，圆柱表面的多边形失真、椭圆变形等问题，

　　对应着运动轴的步距校准偏差、皮带张紧度不合适等设备问题。在实际应用场景中，无论是新设备开箱后的首次性能核验，还是更换不同材质耗材（PLA、ABS、PETG等）后的参数适配，或是设备长期使用后进行运动部件维护、固件升级后的精度复现，都可以通过打印该测试件快速定位设备存在的问题。比如当打印完成的测试件出现尺寸整体偏差时，可对应调整设备的步进电机脉冲当量；若出现层间错位，可检查同步带张紧度、运动导轨是否存在卡顿；若表面出现大量垂丝，可调整回抽距离、回抽速度以及打印温度参数。该测试件的整体尺寸控制在桌面级3D打印机的常规打印幅面范围内，无需拆分即可一次性完成打印，打印耗时控制在普通用户可接受的区间内，不会占用过多的设备使用时间。

　　其外形采用辨识度极高的拖船造型，相比冰冷的几何测试块更具趣味性，打印完成的成品也可作为摆件留存，便于不同批次打印效果的横向对比。在设计过程中，该测试件充分考虑了不同类型3D打印机的适配性，无论是入门级的桌面FDM设备，还是工业级的光固化设备，都能通过该模型完成基础性能校验，各个测试特征的尺寸经过反复优化，既能够敏感反映设备的参数偏差，又不会因为特征过于极端导致常规设备无法顺利成型，有效平衡了测试灵敏度与打印普适性。对于三维建模从业者而言，该模型的结构设计思路也具备很高的参考价值，如何在有限的体积内整合多维度的测试特征、如何通过结构设计放大设备的成型缺陷、如何兼顾模型的实用性与辨识度，都是在设计各类工装测试件时可以借鉴的思路。在设备校准的实际操作中，工程人员通常会将该测试件的打印参数设置为设备日常使用的常规参数，不额外添加特殊的支撑或调整过高的打印精度，以此反映设备在日常作业状态下的真实成型能力，打印完成后通过对照各个特征的成型质量，逐项排查设备存在的问题，相较于打印单一的测试方块，这种集成化的测试件能够覆盖更多的成型场景，避免出现单一维度校准合格但实际打印复杂模型时仍出现缺陷的问题。比如很多设备在打印平面方块时尺寸精度达标，但在打印曲面、悬臂、桥接等组合特征时就会暴露问题，该测试件正是通过整合这类常见的复杂特征，实现对设备综合性能的全面评估，帮助操作人员快速将设备调整至最佳工作状态，保障后续实际生产模型的成型质量。
