全3D打印通用独立灯丝线轴支撑结构

　　桌面级FDM3D打印作业场景中，耗材线轴的放置与送料顺畅度直接影响打印成品质量，传统线轴支架多依赖标准件组装，存在适配轴径范围窄、安装需额外紧固件、送丝阻力波动大、无耗材清洁结构等痛点，这款全3D打印的独立灯丝线轴支架，正是针对桌面打印场景的实际作业痛点完成的结构设计。

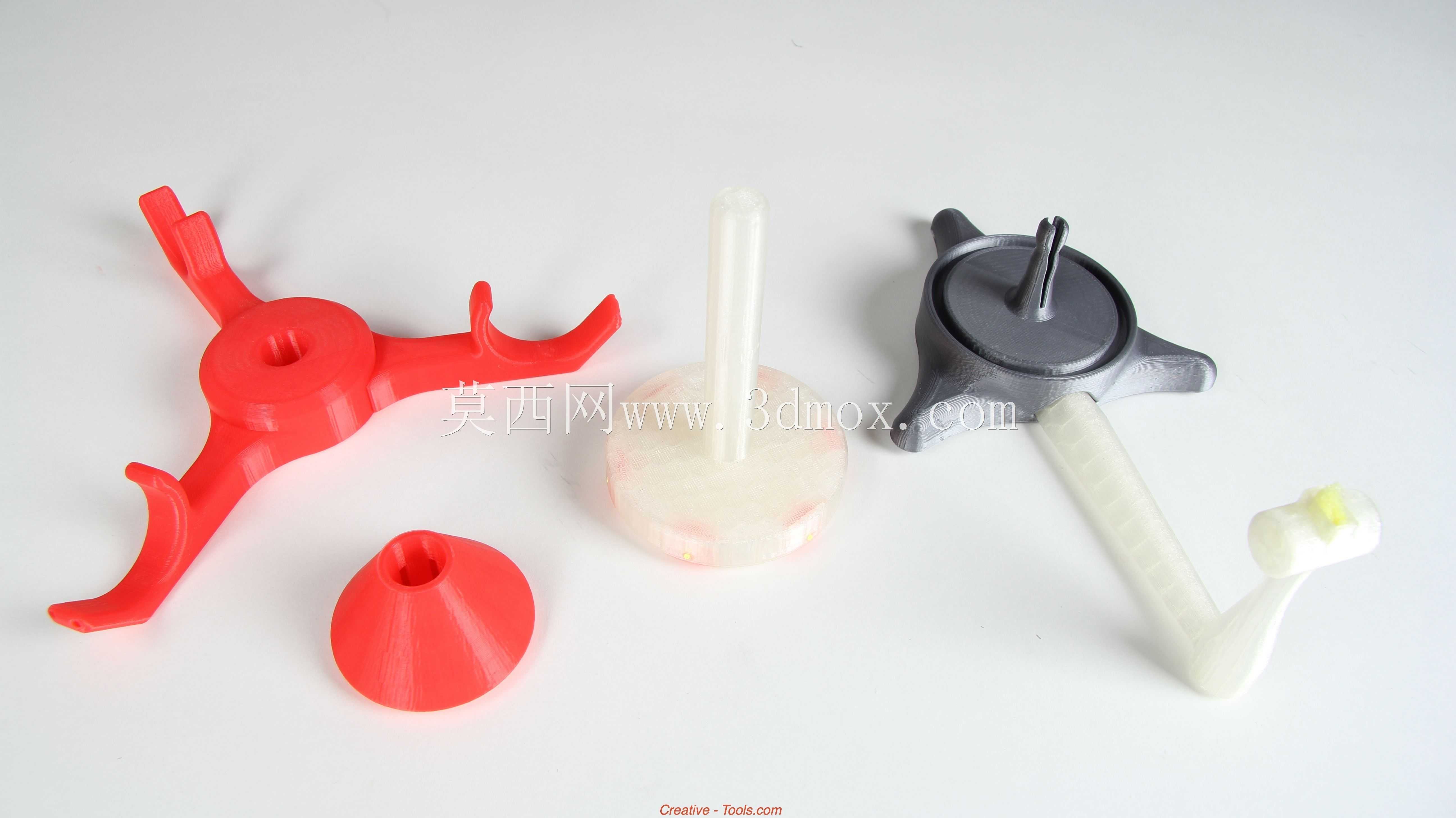

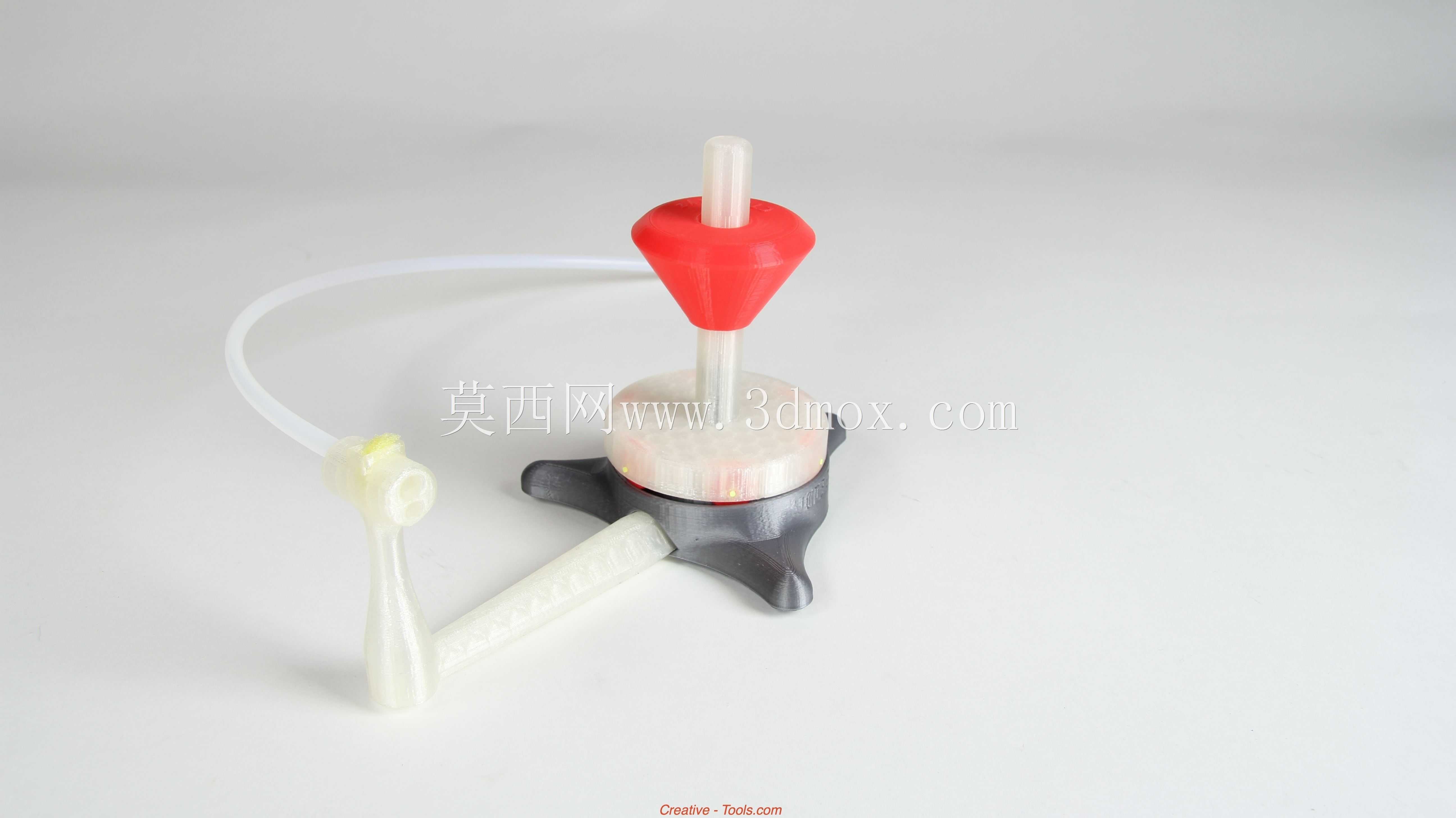

　　从实际使用场景出发，该支架可直接放置于打印设备旁的桌面工位，无需额外打孔固定或借助粘接材料定位，整体结构完全通过3D打印工艺制作，所有部件无需额外采购螺丝、螺母、销轴、胶黏剂等辅材，打印完成后仅依靠结构间的卡扣配合即可完成总装，大幅降低了支架的制作与部署门槛，即便是个人用户也可快速完成制作与投入使用。

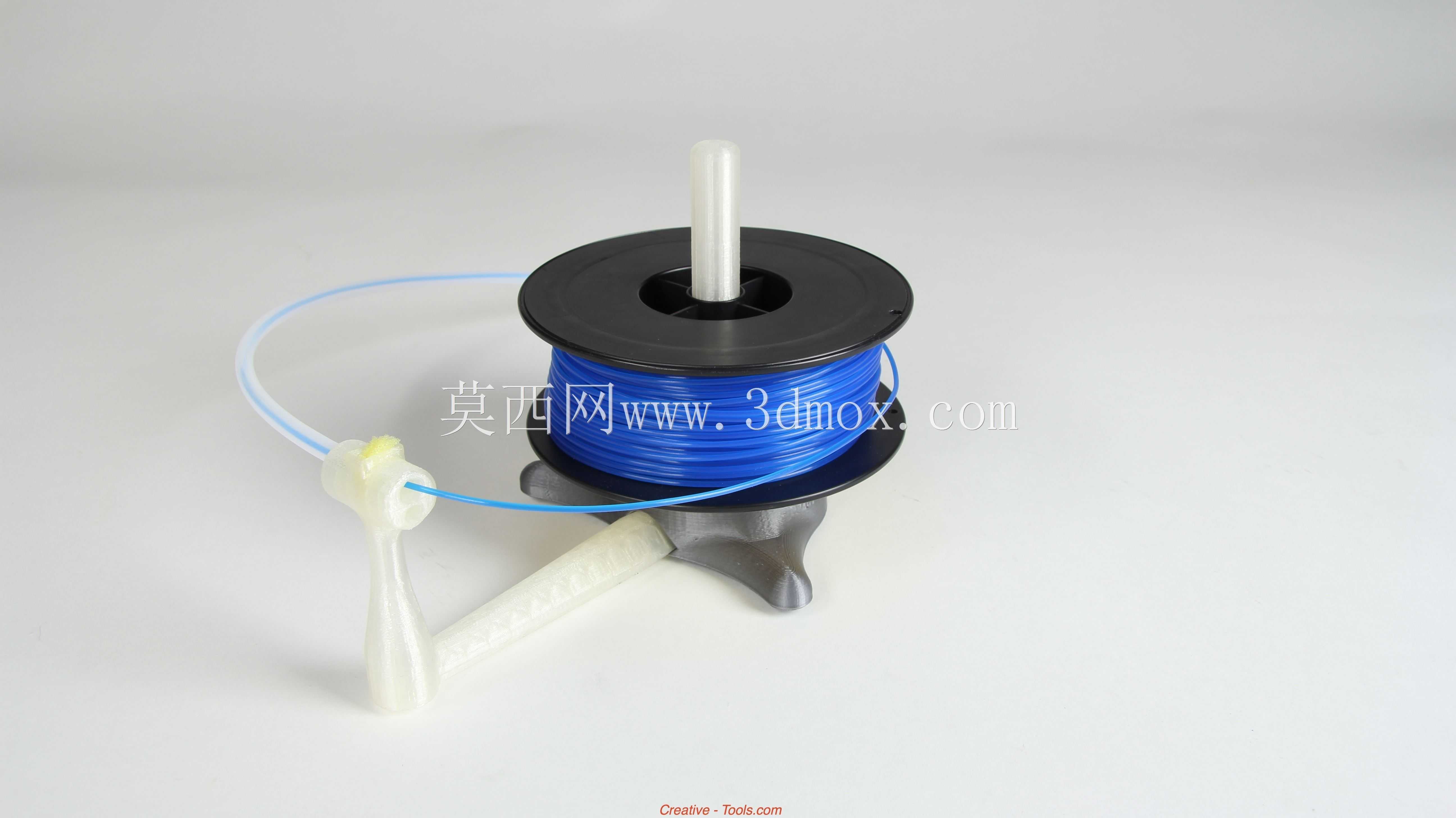

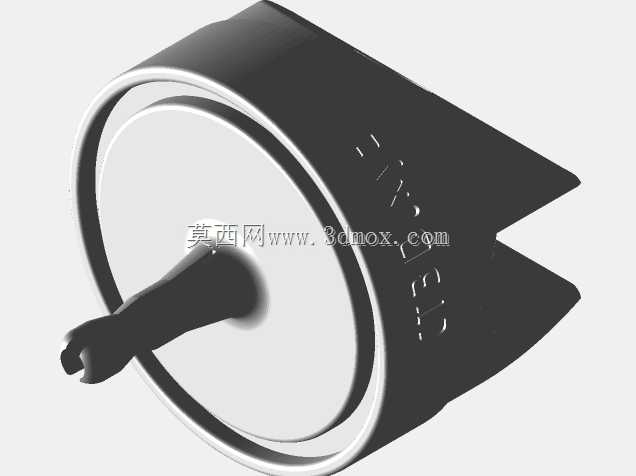

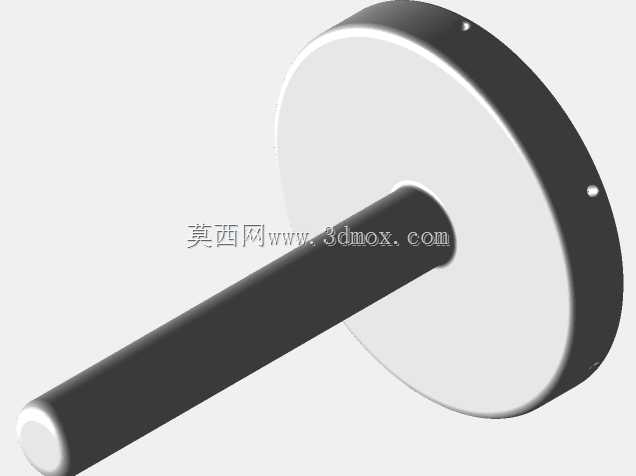

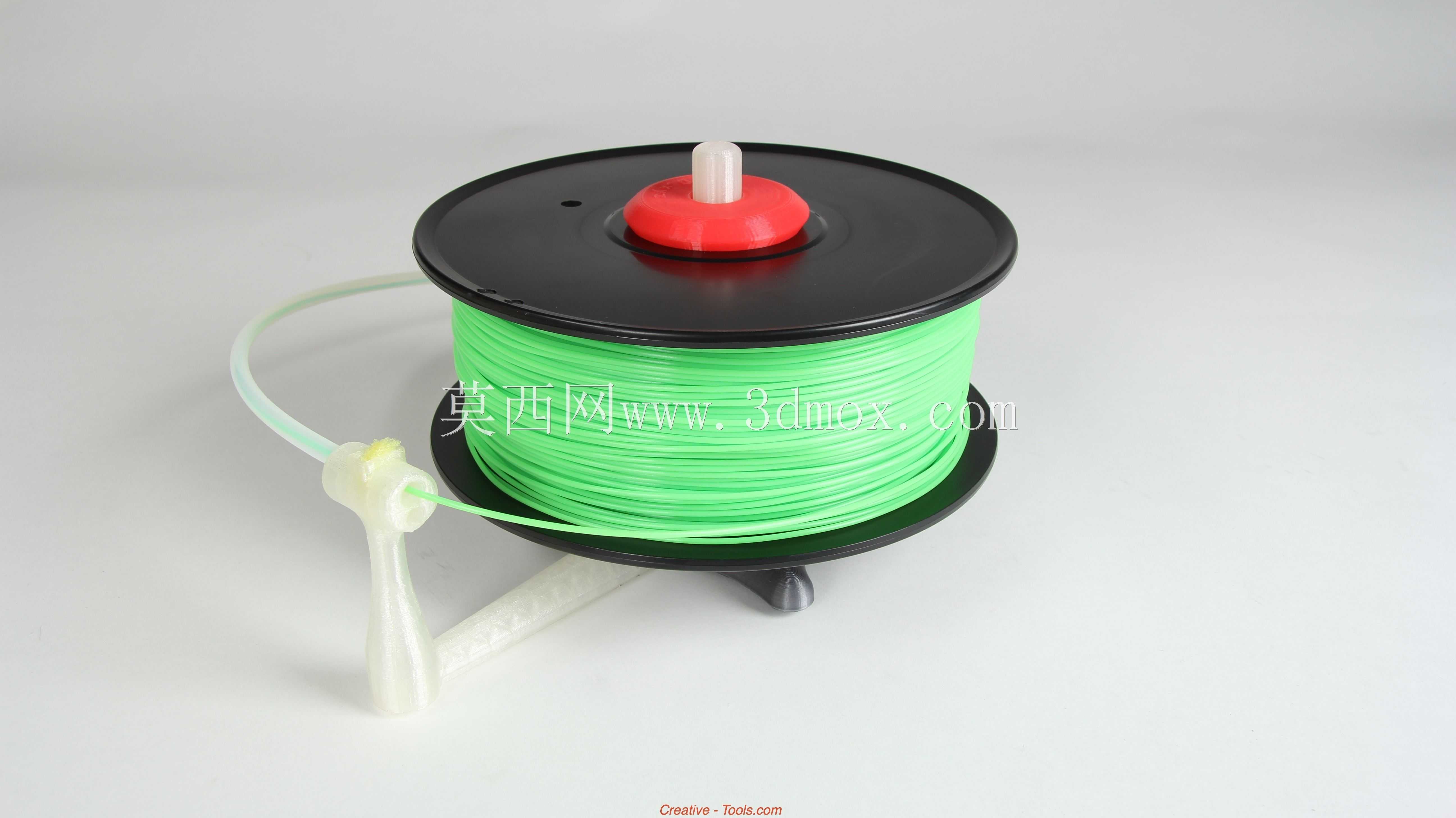

　　结构适配性设计上，支架的主轴支撑结构做了圆弧过渡的滚轮承载设计，线轴放置后可依托自身重力在滚轮组上实现低阻力转动，适配的线轴轴孔直径覆盖16mm到62mm区间，既可以适配常规市售的1kg装标准灯丝线轴，也可兼容无线轴的灯丝线圈类耗材，无需针对不同品牌、不同规格的耗材单独更换支撑配件。滚轮组的排布经过受力校核，线轴放置后重心始终落在支撑面的稳定区间内，即便线轴剩余耗材重量随打印进程逐步降低，也不会出现转动卡滞、支架倾覆的问题，送丝过程中线轴转动阻尼均匀，不会出现因阻尼突变导致的送丝拉扯、耗材断丝等影响打印连续性的问题。

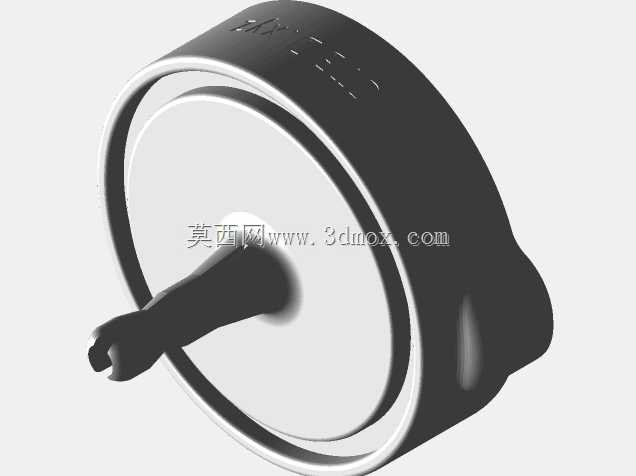

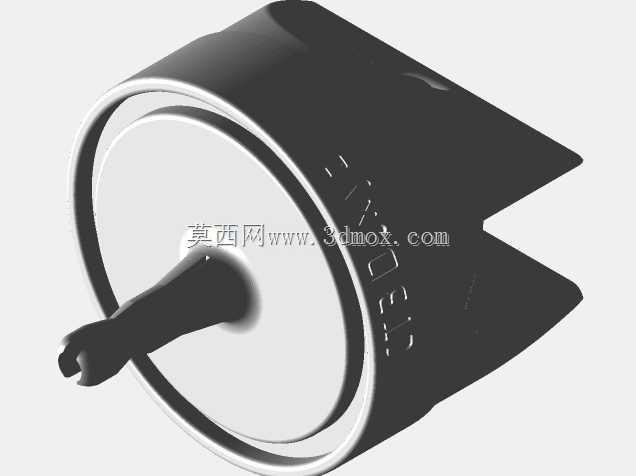

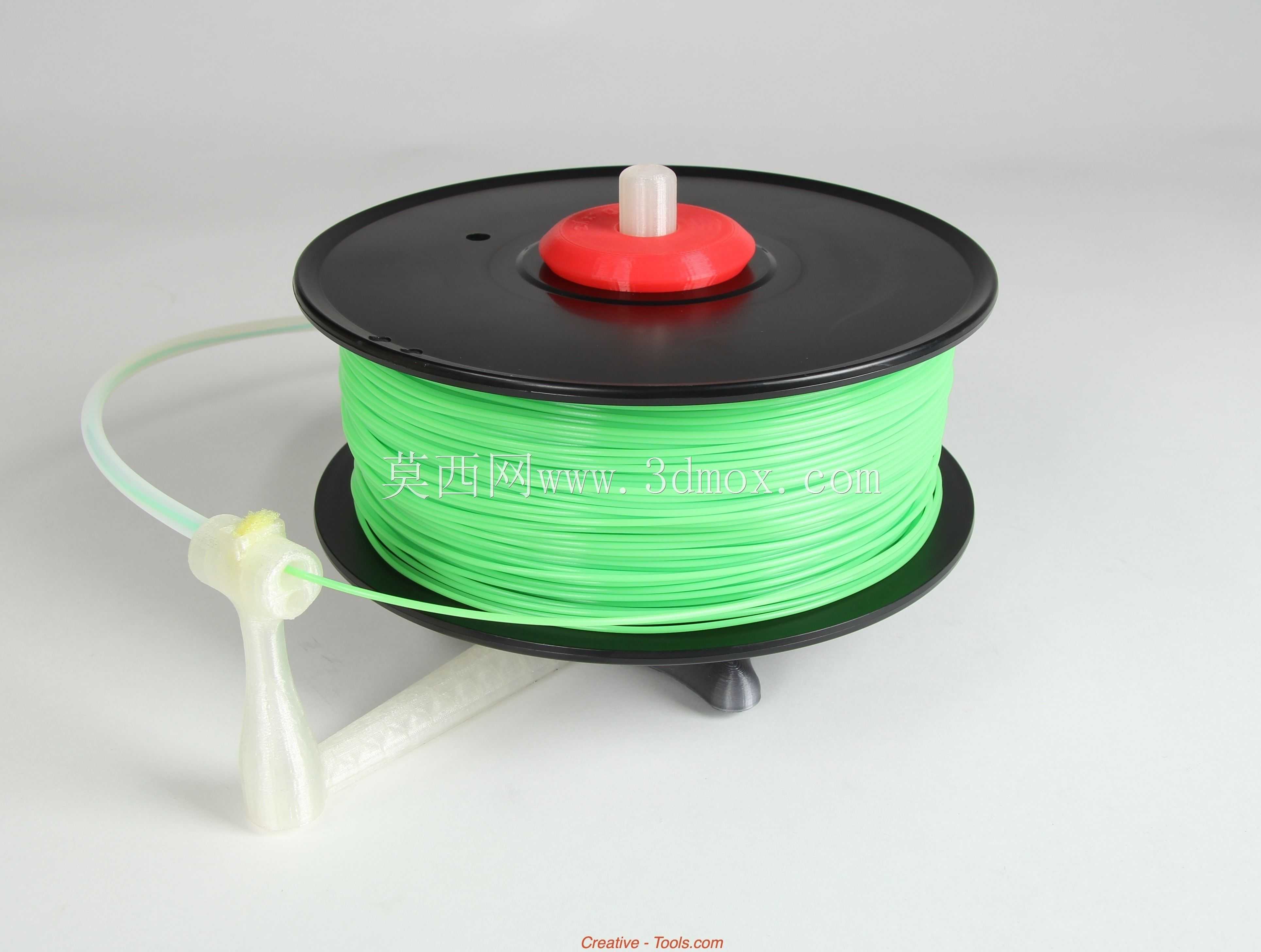

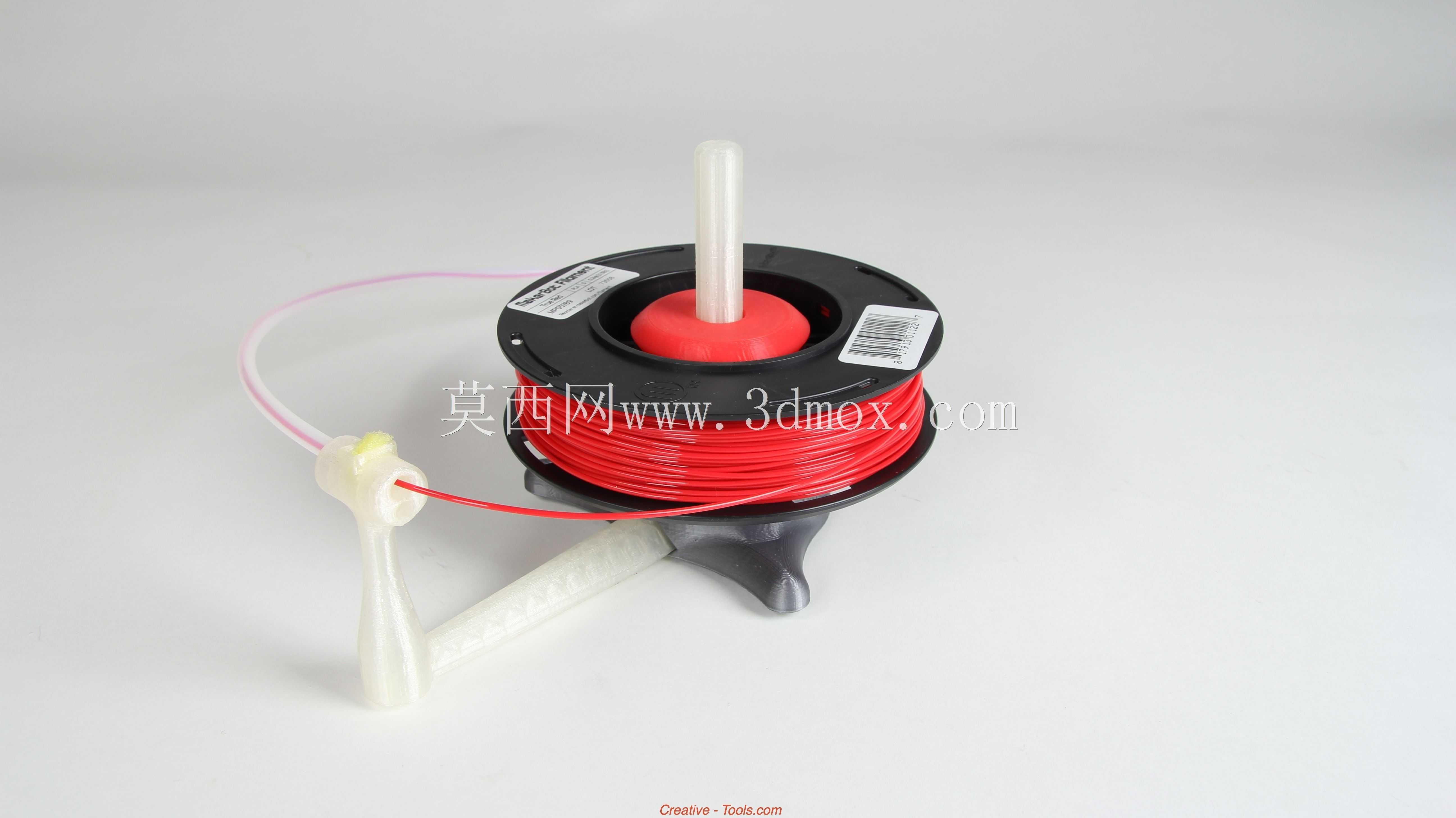

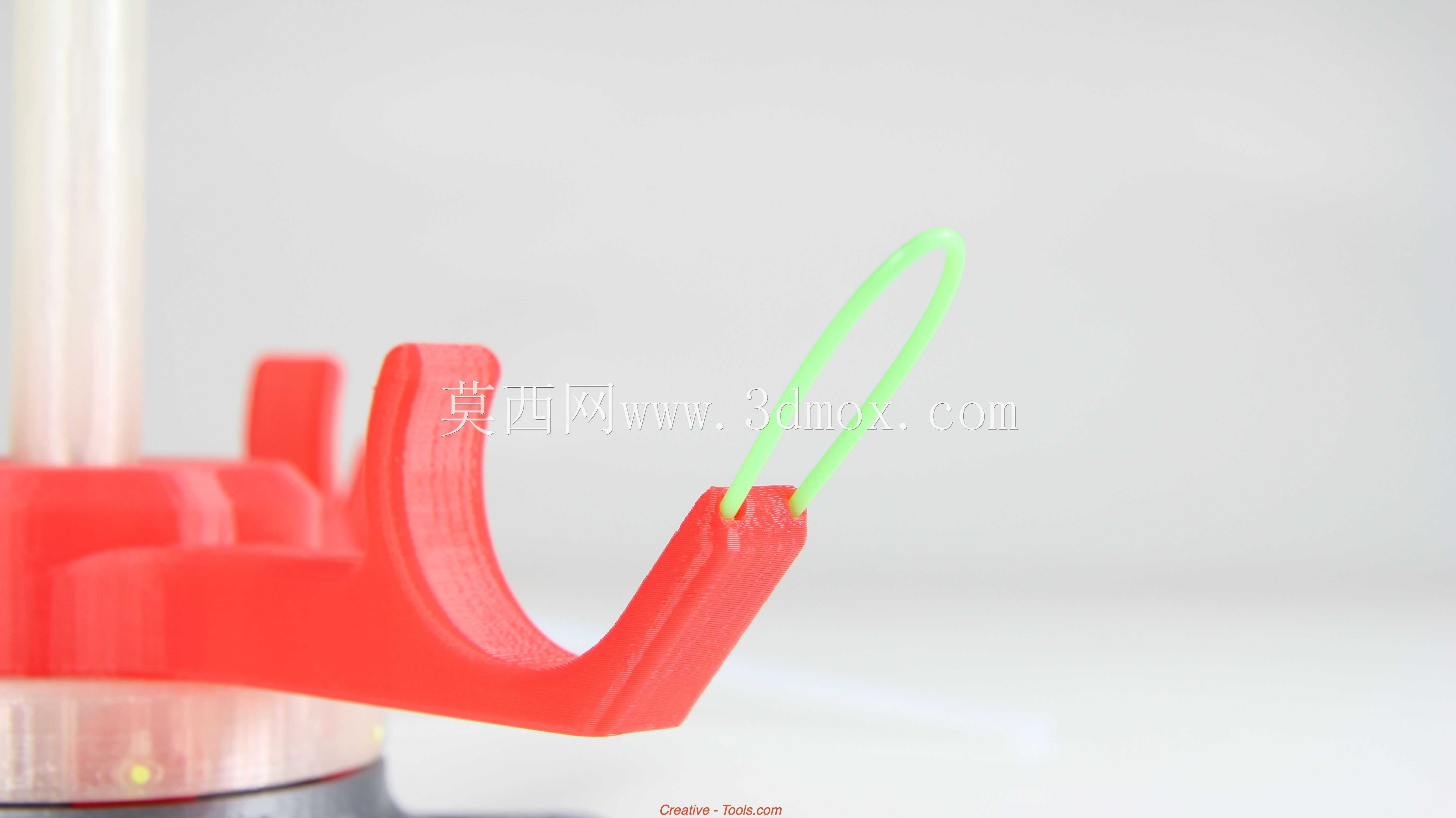

　　功能集成方面，支架在送丝路径上集成了灯丝导管结构，导管设置了两个常用送丝直径的通道，分别适配1.75mm与3.0mm两种主流规格的打印灯丝，可根据实际使用的耗材规格选择对应通道穿丝，避免灯丝在送丝过程中出现弯折、缠绕的问题。导管结构上还预留了海绵嵌装的空腔，使用时可将清洁海绵嵌入空腔内，灯丝穿过导管时会经过海绵擦拭区域，可有效滤除灯丝表面附着的浮尘、碎屑，避免杂质随灯丝进入打印头造成喷嘴堵塞，同时海绵可吸附少量润滑介质，对灯丝表面起到均匀润滑作用，降低送丝过程中的摩擦阻力，提升送丝稳定性。

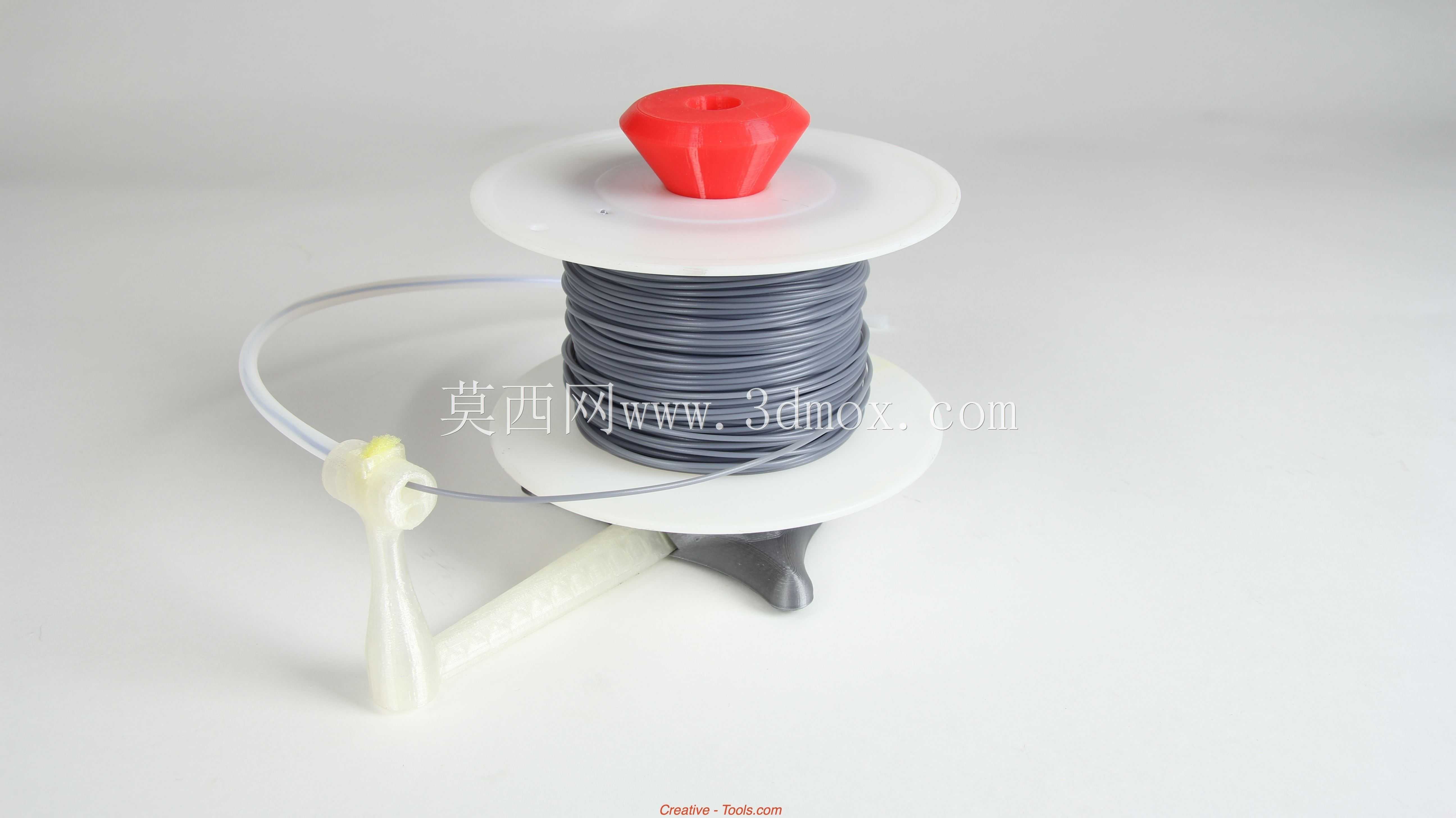

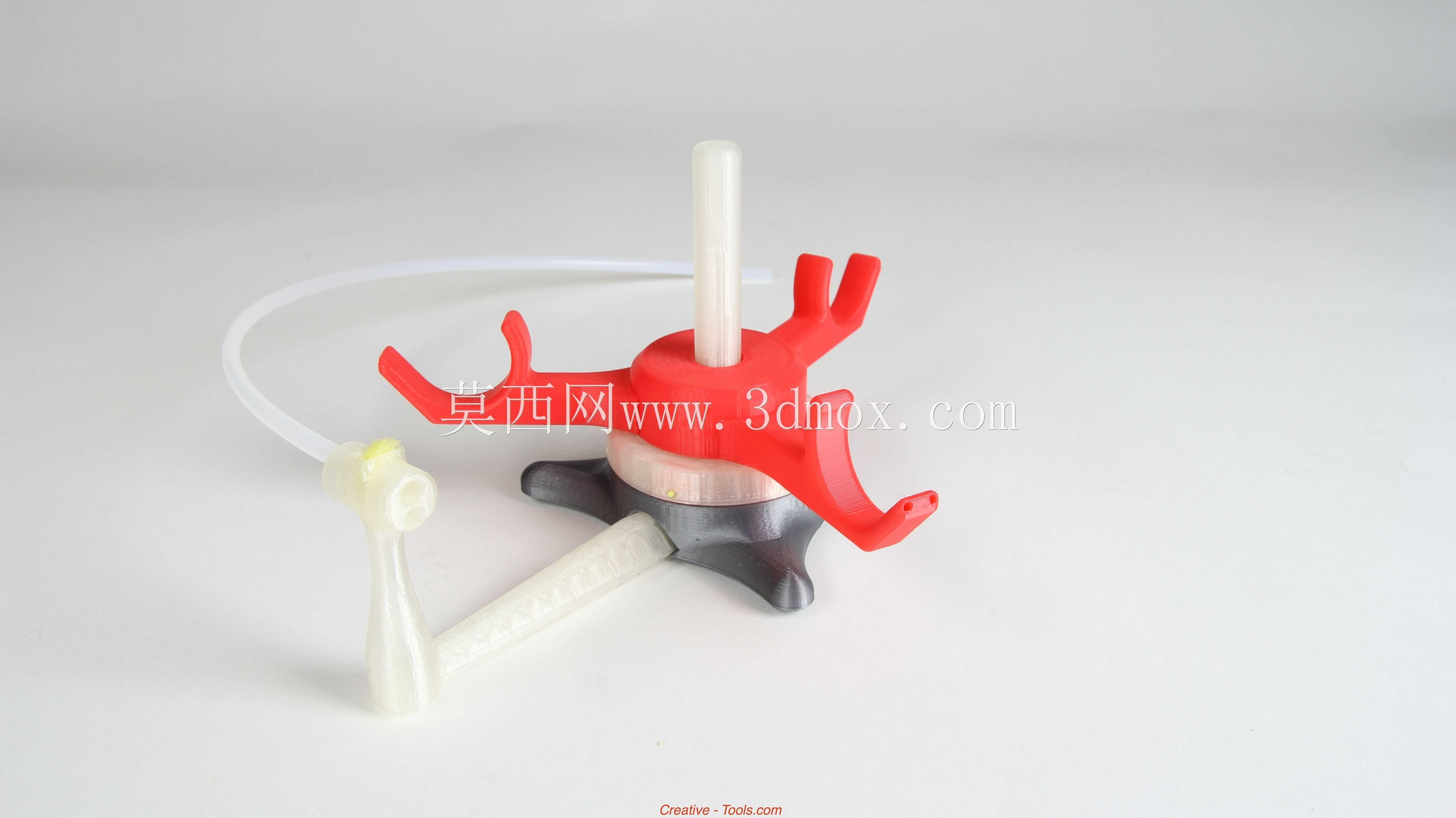

　　安装边界与外形尺寸上，该支架整体采用扁平化的支撑底座设计，底座与桌面接触的面做了增大接触面积的延展处理，放置后占用桌面空间较小，不会与打印设备的其他外接配件产生空间干涉。所有打印部件均采用无支撑的打印取向设计，打印过程中无需添加额外支撑结构，既减少了打印耗材的浪费，也降低了后期去除支撑的打磨工作量，打印完成后仅需去除少量打印溢料即可完成组装。针对无轴的灯丝线圈类耗材，支架也设置了对应的限位结构，线圈放置后可通过侧边的限位挡边实现径向定位，不会在转动过程中出现横向窜动、脱轨的问题，无需额外制作线圈固定轴即可直接使用。

　　从结构设计思路来看，该支架完全围绕3D打印工艺的成型特性做了适配优化，所有结构的壁厚、转角、卡扣配合尺寸都符合FDM打印的工艺要求，不存在无法一体成型的倒扣、薄壁脆断结构，各部件的配合公差经过实际打印验证，组装后松紧度适中，长期使用也不会出现卡扣松脱、结构磨损过大的问题。日常使用中如果出现部件损坏，仅需单独打印损坏的部件即可完成替换，无需整体重新制作，也可根据自身使用的特殊规格线轴，对主轴支撑间距、导管直径等参数做快速调整，适配个性化的使用需求。
