参数化螺旋齿轮三维设计作品

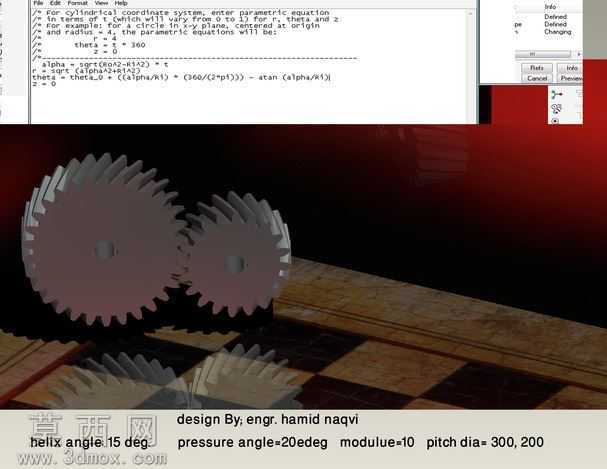

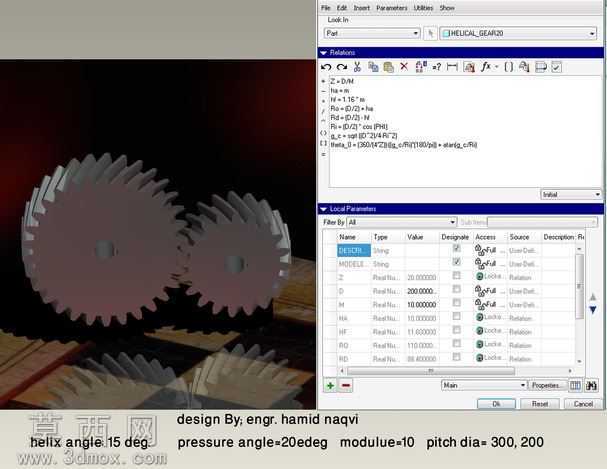

本作品为参数化设计的螺旋齿轮传动结构，采用三维建模软件完成全流程构建，建模过程中通过定义关系式驱动模型参数，实现了齿轮几何特征的精准可控。建模阶段首先梳理螺旋齿轮的核心设计参数，明确螺旋角为15度、压力角为20度、模数为10、分度圆直径分别为300与200的设计基准，通过参数化关联将齿形轮廓、螺旋升角、齿厚、轮毂尺寸等特征与核心参数绑定，当参数调整时模型可自动完成几何更新，大幅提升设计迭代效率。齿形部分采用渐开线齿廓构建逻辑，通过方程驱动生成精准的渐开线曲线，结合螺旋线扫描切除完成轮齿的成型，保证轮齿啮合过程中的接触精度与传动平稳性，避免齿形偏差带来的传动冲击与噪音问题。模型构建过程中严格遵循机械设计规范，对轮毂孔、轮缘过渡圆角、齿根圆角等细节结构做了优化处理，既保证结构强度符合传动载荷要求，也避免应力集中问题影响零件使用寿命。渲染阶段采用金属材质赋予齿轮零件真实的金属质感，通过调整材质粗糙度、反光度参数还原钢制齿轮的表面特性，搭配场景光影设置，清晰呈现齿轮副的啮合状态与结构细节，直观展示螺旋齿轮的空间结构特征。设计过程中重点考量螺旋齿轮的传动特性，通过参数化关系约束保证配对齿轮的模数、压力角、螺旋角等啮合参数完全匹配，确保齿轮副安装后可实现平稳的交错轴传动，满足机械传动系统中交错轴运动与动力传递的使用需求。模型的参数化设计逻辑可支持不同参数规格的螺旋齿轮快速生成，仅需修改核心参数即可衍生出适配不同传动场景的齿轮模型，具备较强的设计复用价值，可用于机械传动方案验证、结构教学演示、装配模拟等多种场景。
