带键槽安装孔的斜齿螺旋齿轮三维设计

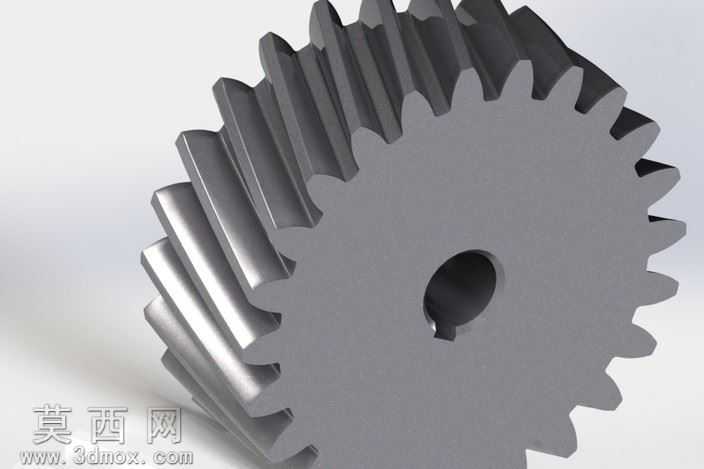

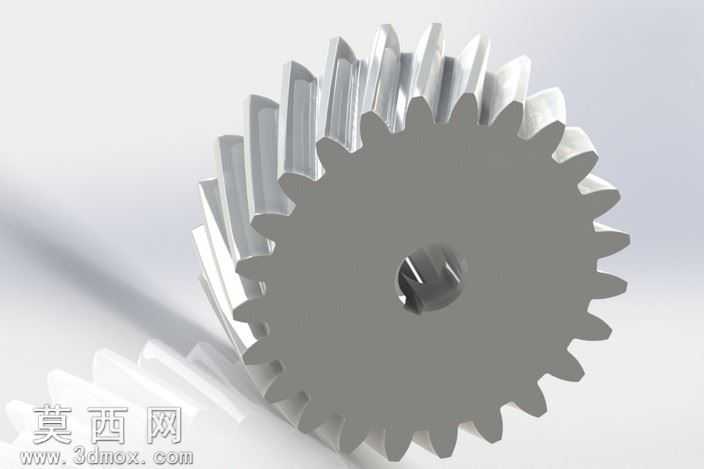

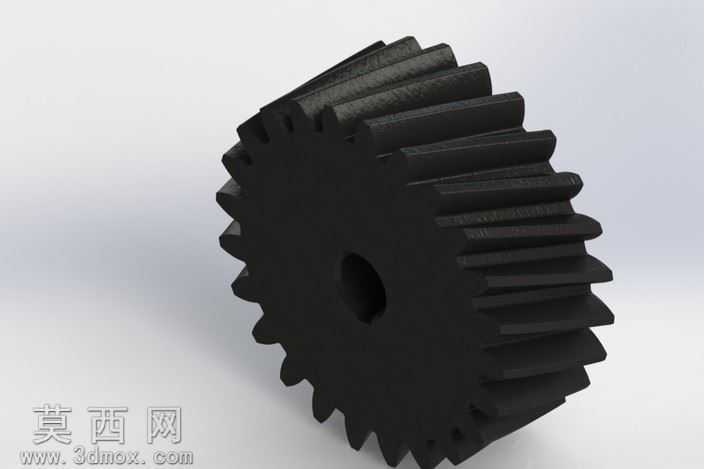

本螺旋齿轮三维模型采用参数化建模思路完成，建模前期先梳理螺旋齿轮的核心设计参数，确定模数、齿数、螺旋角、压力角、齿宽、中心安装孔尺寸以及键槽规格等核心参数，依托三维建模软件的特征建模功能逐步构建模型。首先绘制齿轮的端面齿廓渐开线，通过方程驱动生成精准的渐开线齿形，对齿顶圆、齿根圆进行圆角过渡处理，避免应力集中的结构缺陷，完成单个齿槽的轮廓绘制后，通过螺旋线引导扫掠切除特征，生成沿轴向螺旋排布的轮齿结构，保证轮齿的螺旋升角均匀一致，齿面过渡顺滑无棱角。完成轮齿阵列后，构建齿轮的基体轮毂结构，在轮毂中心加工出适配传动轴的安装通孔，同时在孔壁加工标准平键键槽，键槽的尺寸公差与位置度严格遵循机械设计标准，保证与传动轴装配时的周向定位精度，避免传动过程中出现打滑偏移问题。模型的材质配置选用工业常用的45号结构钢材质，在渲染环节调整金属材质的粗糙度、反光度参数，模拟真实钢制齿轮经机加工后的金属质感，对齿面、轮毂端面、安装孔壁等不同加工面设置差异化的材质表现，还原铣削、磨削加工后的表面纹理差异。模型的结构设计充分考虑实际传动工况，轮齿的齿向修形参数经过合理设置，能够有效降低齿轮啮合过程中的偏载问题，齿根处设置标准过渡圆角，提升轮齿的抗弯疲劳强度，轮毂与轮缘之间的辐板厚度经过合理取值，在保证整体结构刚度的前提下控制零件重量。建模过程中对所有特征进行全参数关联，后续可根据实际传动需求调整模数、齿数、螺旋角等参数快速生成适配不同传动比、不同中心距的衍生齿轮模型，模型的几何公差、形位公差均符合通用机械传动齿轮的设计规范，可直接用于虚拟装配仿真、传动运动模拟、有限元强度校核等场景，也可作为机械设计教学、传动方案演示的数字化模型素材，还原了真实螺旋齿轮的全部结构细节，无特征缺失、几何错误等问题。
