小型涡轮叶片SolidWorks原创设计作品

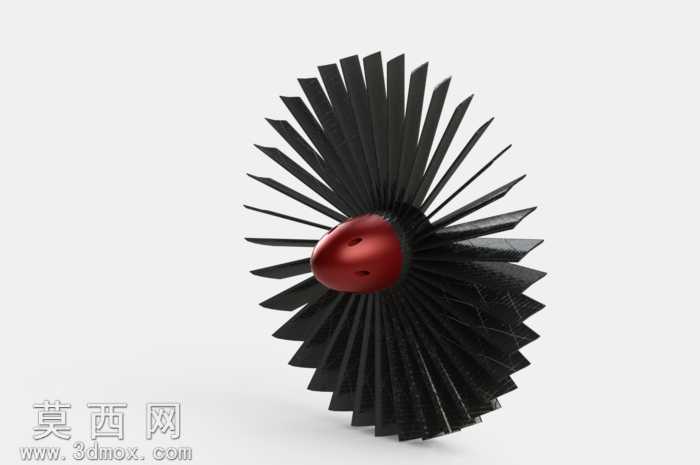

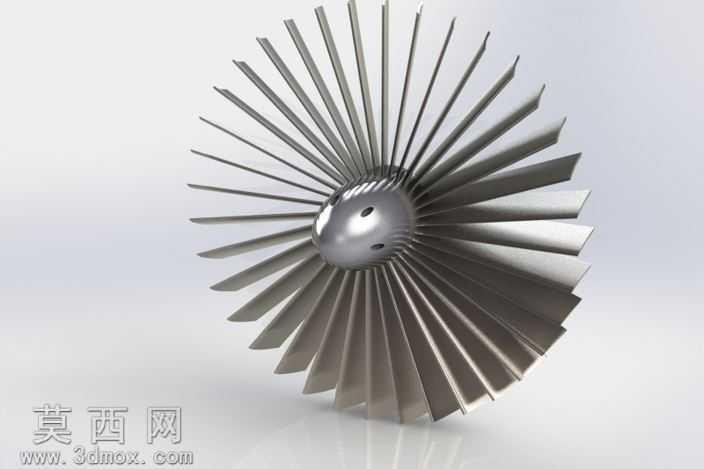

本作品为个人项目设计的小型涡轮叶片三维模型，全程在SolidWorks软件中完成全流程建模搭建，从结构逻辑梳理到细节特征刻画均围绕小型涡轮的实际功能需求展开。建模初期先完成核心轮毂的曲面构建，采用流线型椭球造型作为叶片的承载基体，针对轮毂表面做了平滑过渡处理，避免气流流经时产生不必要的紊流，轮毂上预留的定位小孔也严格按照装配需求做了精准的尺寸约束，确保后续装配环节的适配性。叶片部分采用圆周阵列的建模逻辑，先绘制单片叶片的截面轮廓草图，通过放样、曲面加厚等命令生成单片叶片的实体特征，叶片的扭转角度、厚度渐变参数均经过反复调整，从靠近轮毂位置的较厚根部到叶片外缘的较薄边缘，厚度变化遵循空气动力学设计逻辑，既保证叶片自身的结构强度，又能降低转动过程中的风阻损耗，完成单片叶片建模后通过圆周阵列命令，按照均匀排布的角度参数生成全部叶片，每一片叶片与轮毂的衔接位置都做了圆角过渡处理，消除建模过程中产生的尖锐棱角，避免应力集中问题。材质与渲染环节，轮毂部分采用亮面金属红材质，调整材质的反光度、粗糙度参数模拟金属漆面的质感，叶片部分采用哑光黑色磨砂材质，还原碳纤维或高强度工程塑料的视觉效果，渲染时搭建了简洁的影棚环境，添加柔和的面光源与环境光遮蔽效果，清晰呈现叶片的层叠结构与曲面细节，让模型的结构层次一目了然。整个模型的参数均做了全约束处理，所有特征保留完整的建模历史，可根据实际使用需求调整叶片数量、扭转角度、轮毂尺寸等参数，适配不同功率的小型动力设备使用场景，模型结构严谨无破面、无重叠特征，可直接用于后续的3D打印验证、结构仿真分析或者装配演示使用，完整还原了小型涡轮叶片的核心结构特点，兼顾了结构合理性与视觉呈现效果。
