战术内红点瞄准镜外观结构三维建模

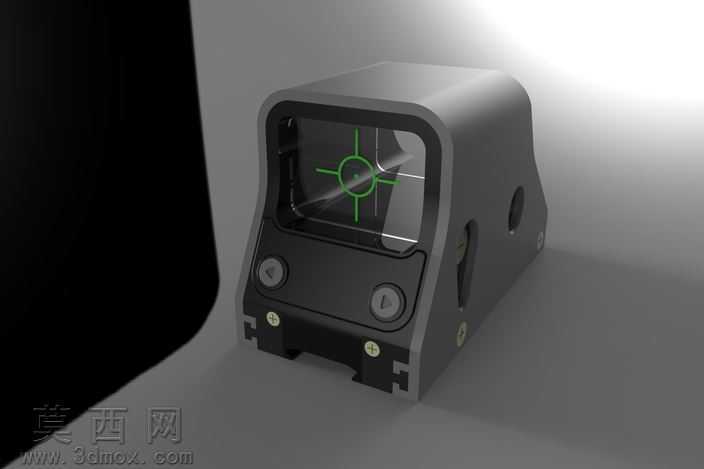

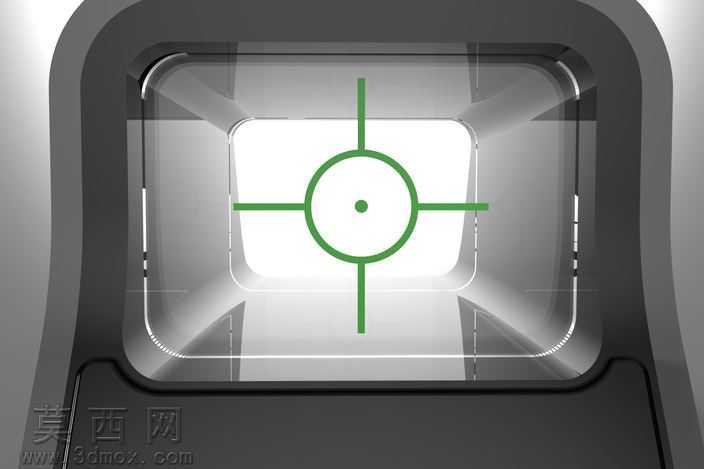

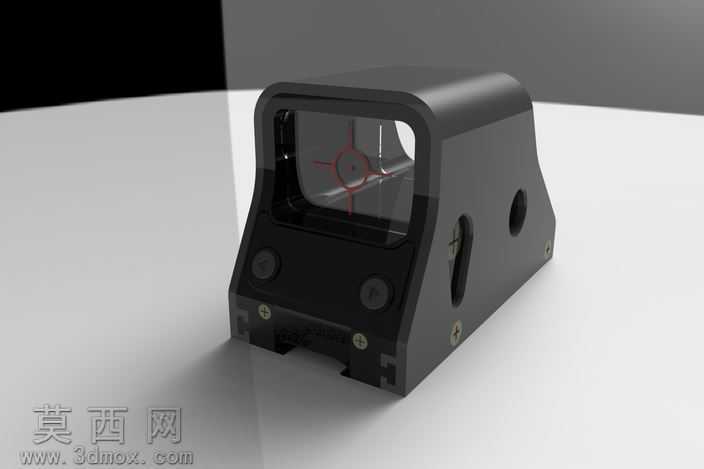

本作品为战术内红点瞄准镜的三维建模成果，建模阶段依托三维设计软件完成全尺寸1:1比例构建，首先通过参考实物的多视角影像提取轮廓基准，先绘制主体外壳的草绘截面，以拉伸、拔模、倒圆角等基础特征构建出瞄具的一体化壳体基础形态，壳体边缘做了符合人体工学的圆弧过渡处理，避免尖锐棱角带来的使用剐蹭问题，同时还原了壳体侧面的减重开孔与安装定位孔位，孔位内部做了螺纹结构的细节刻画，保证结构还原度。针对前端的光学观测窗口区域，单独拆分出镜框、镜片、分划板三个独立零件，镜框部分做了嵌入式的卡槽结构设计，还原实物中镜片的压装固定结构，镜片部分赋予高透光学玻璃材质，在渲染阶段调整了材质的折射率与反射参数，模拟真实光学镜片的透光与环境反射效果，分划板部分精准还原了环形加十字的内红点分划图案，通过自发光材质设置模拟分划点亮后的视觉效果。壳体正面的调节旋钮部分，分别构建了高低调节钮与风偏调节钮的独立结构，旋钮表面做了防滑纹理的细节刻画，还原实物调节时的防滑触感设计，旋钮与壳体的衔接处做了密封胶圈的细节建模，还原瞄具的基础密封结构设计。底部的皮卡汀尼导轨安装座部分，精准还原了标准导轨卡槽的齿距与锁紧结构，包括侧面的锁紧扳手、定位凸点都做了全细节还原，保证安装结构的尺寸精度符合通用战术配件的安装标准。材质渲染阶段，主体外壳采用哑光硬质阳极氧化铝合金材质，调整材质的粗糙度与金属度参数，还原战术装备常用的耐磨哑光表面质感，调节旋钮部分采用黑色工程塑料材质，与主体金属材质形成明确的质感区分，镜片部分添加了轻微的镀膜反射效果，提升整体渲染的真实感。整体建模过程严格遵循实物的装配逻辑，所有零件之间的配合间隙都做了合理设置，既还原了实物的结构精度，也保证了模型可用于后续的装配演示、外观展示等用途，结构设计上充分考虑了战术瞄具的使用场景，整体造型紧凑流畅，在还原外观的同时也体现了这类产品轻量化、高强度的设计思路。
