工业制冷用RWFII222螺杆式压缩机三维设计

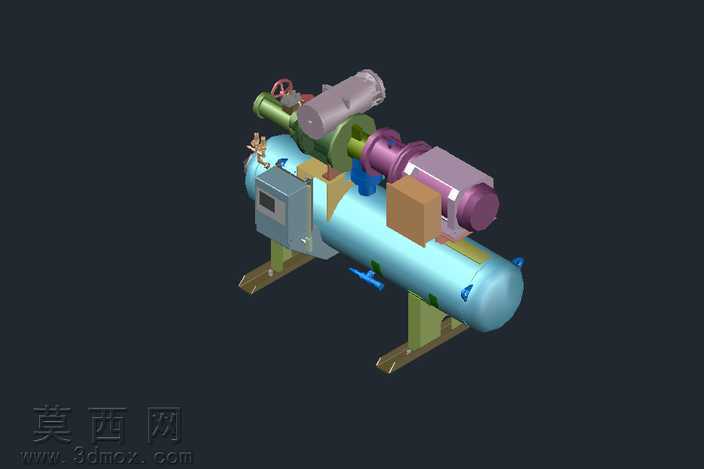

本作品为工业制冷场景应用的螺杆式压缩机三维设计，建模阶段依托主流三维机械设计软件完成全参数化构建，首先对螺杆式压缩机的核心工作单元——螺杆转子啮合副进行精准建模，严格遵循螺杆型线的啮合原理设定转子齿形参数，确保阴阳转子的啮合间隙、导程、齿深等关键尺寸符合工业制冷压缩机的实际运行要求，还原螺杆主机的核心压缩腔体结构。在附属部件建模上，依次完成卧式油气分离罐体、驱动电机、联轴器、油路控制阀组、进气过滤组件、电控接线盒、支撑机架等部件的独立建模，每个部件都还原了工业实物的结构特征：罐体上的检修视镜、阀门手轮、连接法兰的螺栓孔位都做了精细化还原，驱动端的电机散热筋、接线盒的走线接口也按照实物比例搭建，支撑机架的型钢截面、安装地脚的开孔都做了准确呈现。材质与渲染阶段，针对不同部件的工业材质属性做了区分设置：罐体主体采用哑光工业蓝漆材质，还原制冷设备常用的涂装质感，金属管路、阀门采用银灰色金属材质搭配局部红色手轮的涂装区分，螺杆主机部分采用铸铁哑光金属材质，驱动电机采用深灰金属漆材质，机架采用军绿色工业涂装材质，渲染时采用等轴测视角布光，通过柔和的环境光搭配局部补光，清晰呈现各部件的装配层次与结构关系，避免出现过曝或结构阴影遮挡的问题。整体装配设计遵循螺杆式制冷压缩机的实际布局逻辑，将螺杆压缩主机卧式布置在油气分离罐体上方，驱动电机通过联轴器与主机输入端直连，油路控制阀组集中布置在主机侧方便于操作检修，电控单元独立安装在罐体侧方避免油路干扰，支撑机架采用四点支撑结构保证整机放置稳定性，各部件之间的装配约束完全按照实际工业产品的装配关系设定，还原了管路连接、法兰对接、螺栓紧固的装配细节，完整呈现了螺杆式制冷压缩机从核心压缩单元到外围附属系统的完整结构，可用于工业制冷设备的结构展示、原理教学以及配套制冷系统的布局参考。
