压缩机用离心式喷气风扇结构设计

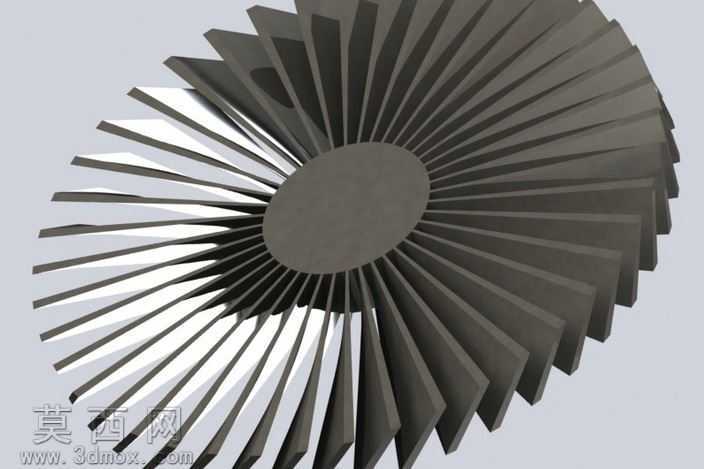

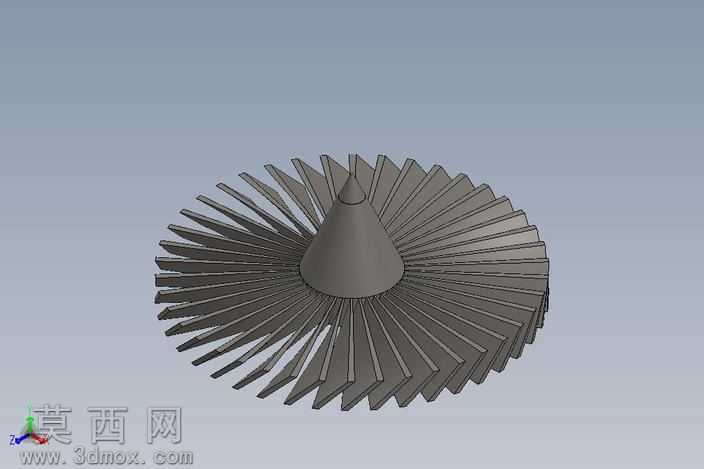

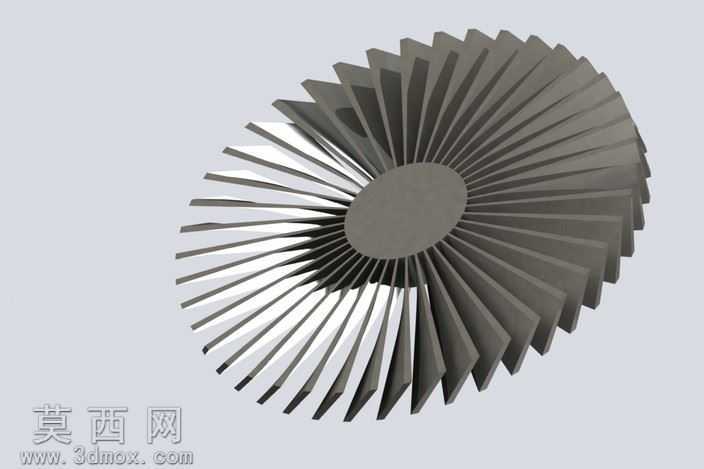

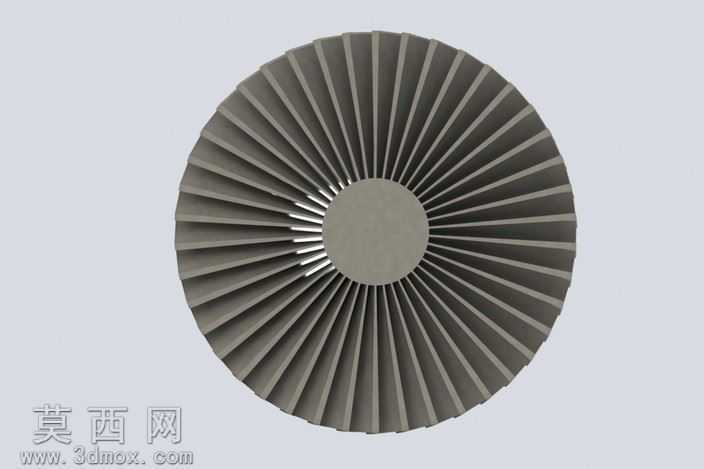

本作品为压缩机配套的离心式喷气风扇三维模型，建模过程采用SolidWorks完成全参数化设计，首先以中心轮毂为基准绘制旋转基体草图，通过旋转凸台命令生成中心安装基座，保证轮毂的同轴度与安装面平整度符合装配要求。扇叶部分采用圆周阵列的设计思路，先绘制单片扇叶的翼型截面轮廓，通过放样凸台命令生成单片扭曲扇叶实体，扇叶沿径向从轮毂处到外缘采用渐变扭转角度设计，既保证气流沿轴向吸入后可顺畅沿径向甩出，又能降低扇叶运转过程中的气流阻力与紊流噪声。建模过程中对每片扇叶的前缘、后缘均做了圆角过渡处理，避免尖锐棱边带来的应力集中问题，同时提升气流通过时的平顺性。完成单片扇叶建模后，以轮毂中心轴线为阵列轴，设置等角度间距完成整圈扇叶的圆周阵列，保证所有扇叶的角度、尺寸完全一致，避免运转时出现动平衡偏差。材质渲染阶段采用哑光金属材质模拟航空铝合金或高强度工程塑料的质感，对扇叶表面做细微的磨砂纹理处理，还原实际零部件的加工表面效果，轮毂部分采用稍深的金属色调，区分不同结构区域的视觉层次。结构设计上，中心轮毂预留了标准的轴孔安装位，可与压缩机驱动轴直接配合，扇叶与轮毂的衔接处做了加厚过渡处理，提升高速旋转时的结构强度，避免扇叶根部因离心力出现断裂风险。整体模型的所有特征均保留完整参数，可根据实际压缩机的风量、风压需求调整扇叶数量、扭转角度、轮毂直径、扇叶外缘直径等核心参数，适配不同功率等级的压缩机、小型喷气发动机的进气增压需求，模型装配间隙、结构公差均按照实际机械加工标准设置，可直接用于后续的工程图导出、3D打印样件制作或流体仿真分析，验证不同转速下的气流输送效率与压力输出特性。
