机械锁紧用开槽式定位锁定板结构

　　在各类工装夹具、自动化输送线定位工位、模具锁紧机构以及小型设备的行程限位结构中，这类开槽式锁定板是承担刚性锁止、位置固定功能的核心基础零件，区别于常规平板式锁块，其自带的凹型开槽结构可以直接与配套的凸台、锁销或者导轨滑块形成嵌合配合，不需要额外加装导向衬套就能完成横向与纵向的双向位置约束，大幅减少装配时的零件数量与调试工作量。从实际使用场景来看，这类锁定板常被用在需要频繁切换锁止位置的工位上，比如流水线的挡料机构定位、工装夹具的快换模块锁紧、小型机床的行程挡块固定，相比圆柱销定位或者螺栓顶紧的固定方式，它的接触面积更大，锁止时的单位面积压强更低，长期承受交变载荷也不容易出现压痕变形，能长期保持锁止精度，

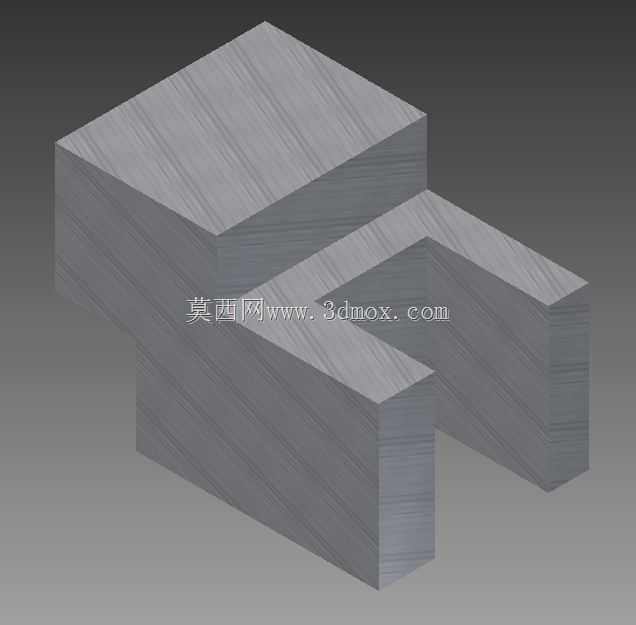

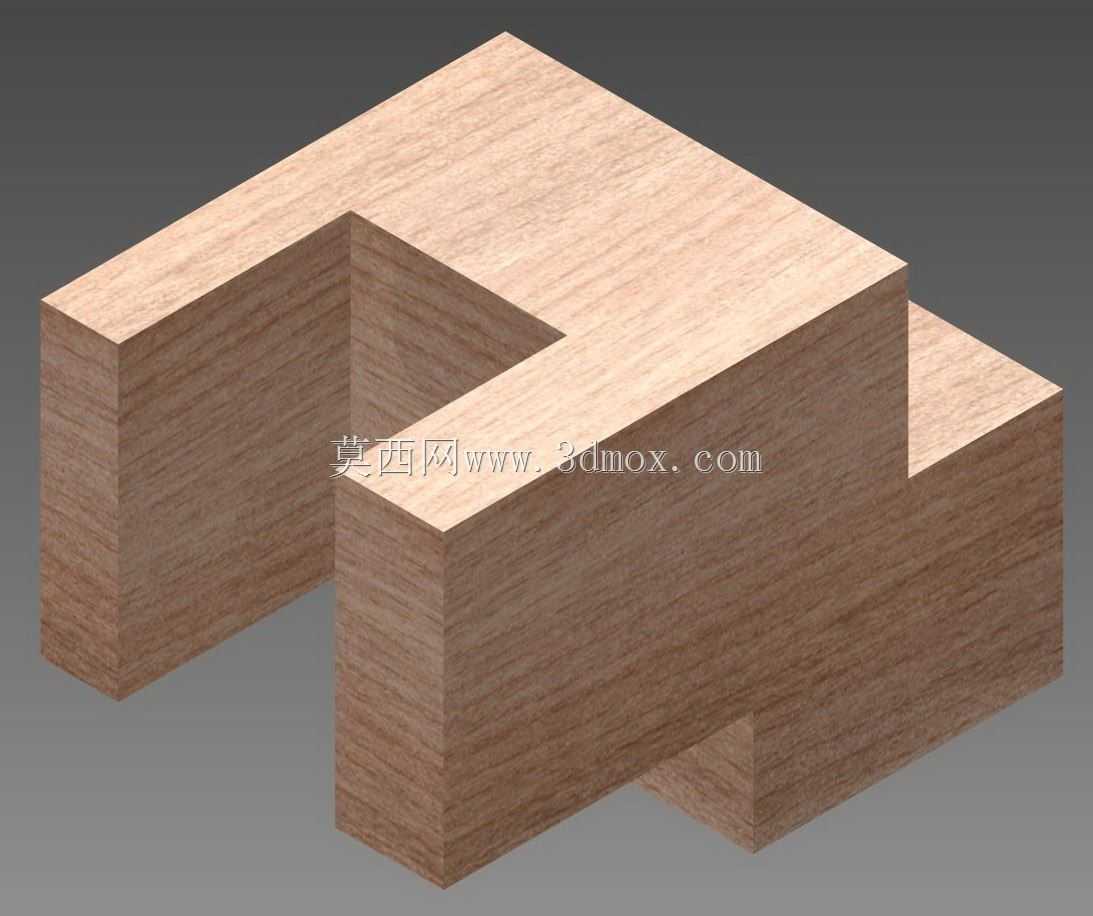

　　不会因为频繁拆装出现定位偏移的问题。设计这类零件的时候，首先要考虑的是开槽的宽度公差，通常开槽的配合面会按照H7的公差带进行加工，和配套的嵌合块之间保留0.02到0.05毫米的间隙，既保证装配时能顺利嵌合，不会因为加工误差出现卡滞，又能避免间隙过大导致锁止后出现窜动；其次是板件的整体厚度，要根据实际承受的锁止推力计算剪切面的面积，通常这类零件采用45号钢调质处理，硬度控制在HB220-250之间，兼顾强度与加工性能，如果是用在腐蚀环境下的设备，也可以更换为304不锈钢材质，不需要做额外表面处理就能满足使用要求。外形结构上，整体为方块式构型，底部与安装基面完全贴合，安装孔通常设置在实体段区域，避开开槽的应力集中位置，

　　避免螺栓锁紧时零件出现变形；开槽的两个内侧壁为平行工作面，表面粗糙度控制在Ra1.6以内，减少锁止滑动时的摩擦阻力，开槽的根部会做R2到R3的圆角过渡，避免热处理或者受力时出现应力开裂的问题。安装边界方面，这类锁定板的安装基面平面度要求控制在0.02毫米以内，装配时需要保证开槽的方向与受力方向垂直，让锁止力完全作用在两个平行配合面上，避免出现侧向分力导致零件磨损加快；如果是用在需要滑动调整位置的场景，安装孔会设计成长圆孔，方便调整锁止位置，调整到位后通过螺栓压紧固定，不需要额外加工定位销孔就能满足位置固定的要求。从受力特性来看，这类锁定板的主要受力面是开槽的两个侧壁，承受的是锁止方向的剪切力与挤压力，

　　设计时会根据最大锁止载荷核算侧壁的厚度，保证安全系数不低于2.5，避免过载时出现侧壁断裂的问题；同时零件的上下表面会做磨削处理，保证平行度在0.01毫米以内，和配套的压块或者滑块配合时不会出现倾斜卡滞。在实际装配调试中，这类锁定板不需要复杂的调整工序，只需要将安装基面清理干净，通过螺栓固定到对应工位，再配合对应的锁块测试开合顺畅度即可，如果出现嵌合过紧的情况，只需要对开槽侧壁做少量修研就能满足配合要求，后期维护也十分方便，出现磨损后只需要单独更换该零件，不需要拆解整套锁紧机构，能大幅降低设备的维护成本与停机时间。相比一体式的锁座结构，这种分体式的锁定板加工难度更低，只需要通过铣削、磨削两道主要工序就能完成加工，不需要复杂的成型刀具，普通的立式加工中心甚至普通铣床就能完成生产，加工成本更低，供货周期更短，非常适合非标自动化设备的快速设计与加工需求，在各类小型机械的锁紧定位结构中有着十分广泛的应用空间。
