ISO7089标准平垫圈全规格三维设计

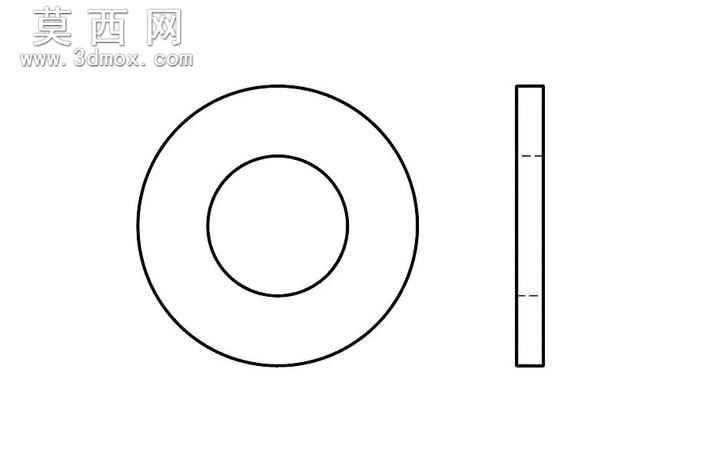

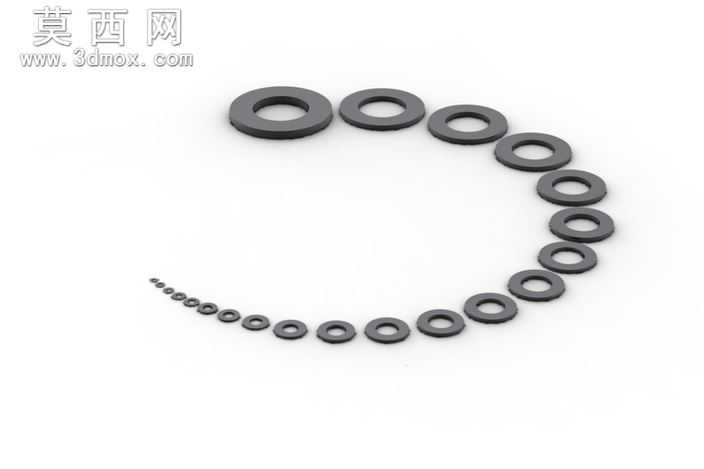

本套平垫圈模型严格遵循ISO7089（对应DIN125）国际标准设计，覆盖从M2到M42全系列常用公称尺寸规格，包含M2-M5小规格、M6-M16中规格、M18-M42大规格共二十余种尺寸型号，可满足不同规格螺栓、螺钉的装配配套需求。建模过程中以标准规定的尺寸公差为核心依据，先通过草图绘制单个垫圈的内外径轮廓，标注精准的尺寸约束与几何约束，确保内径与对应螺栓公称尺寸的配合间隙符合标准要求，外径、厚度参数完全匹配标准数值，再通过拉伸特征生成单个垫圈的基础实体。完成单规格模型后，通过系列零件设计表配置不同规格的参数，快速生成全系列规格的模型，避免重复建模的冗余工作，同时保证同系列模型的参数统一性。模型渲染阶段采用金属碳钢材质，调整材质的粗糙度、金属度参数还原普通冲压平垫圈的哑光金属质感，通过环形阵列与渐变排布的方式布置不同规格的垫圈，直观呈现全系列规格的尺寸梯度差异，大规格垫圈的厚重感与小规格垫圈的精巧感形成清晰对比。结构设计上还原了平垫圈的核心功能特征：平整的两端面可增大螺栓螺母与被连接件的接触面积，降低接触面的压应力，保护被连接件表面不被螺母划伤，同时可分散螺栓紧固时的压力，避免软质被连接件出现压溃变形，标准的厚度设计可配合螺栓实现合适的夹紧长度调节。整套模型的建模逻辑贴合机械设计的实际选型需求，所有规格的尺寸参数均经过标准核对，无错漏尺寸，可直接用于紧固件装配模拟、工装设计配套、机械结构方案展示等场景，帮助设计人员快速调用对应规格的垫圈模型，无需从零开始建模，大幅提升装配设计的工作效率，也可作为机械专业学生学习标准件建模、紧固件选型的参考案例，直观理解平垫圈的尺寸规范与应用场景。
