ISO4017外六角螺栓组SolidWorks三维模型

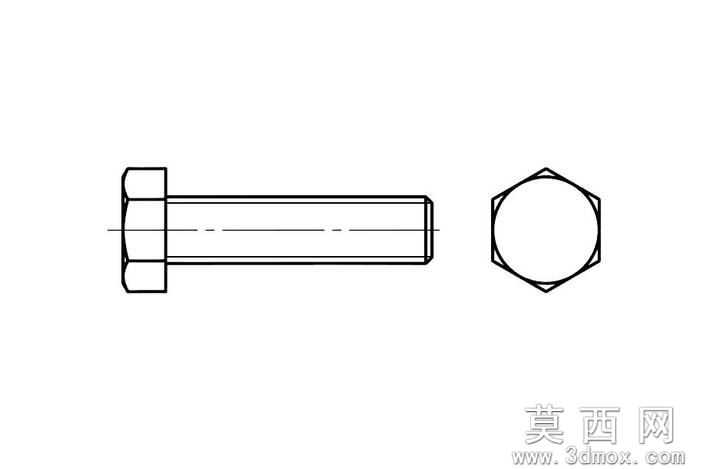

本模型为符合ISO 4017（等同DIN 933）标准的全系列外六角头螺钉组，建模过程严格遵循紧固件设计规范，首先梳理标准规定的尺寸公差与结构特征，先完成单规格螺栓的基准建模：通过旋转凸台生成螺杆与六角头基体，对六角头棱边做标准要求的倒角处理，螺杆末端按规范加工倒角，再通过线性阵列、特征驱动的方式批量生成全规格模型，覆盖M1、M2-M2-6、5-M3-M4-M5-M6-M8-M10-M12-M16-M20-M24-M30-M36-M42-M48全系列公称直径，同时包含对应直径下的所有常见长度规格，所有尺寸参数均关联标准数值，可通过修改全局参数快速调整规格，适配不同设计场景的调用需求。

参数设计层面完全对标现行紧固件国家标准，每个规格的六角头对边宽度、头部厚度、螺杆长度、螺纹参数均严格匹配ISO 4017的公差要求，螺纹特征采用简化建模方式，既保证外观辨识度，又控制整体模型文件体量，避免冗余特征导致的软件卡顿，所有规格模型按公称直径有序排布，方便设计人员快速检索调用所需规格，无需重复建模。

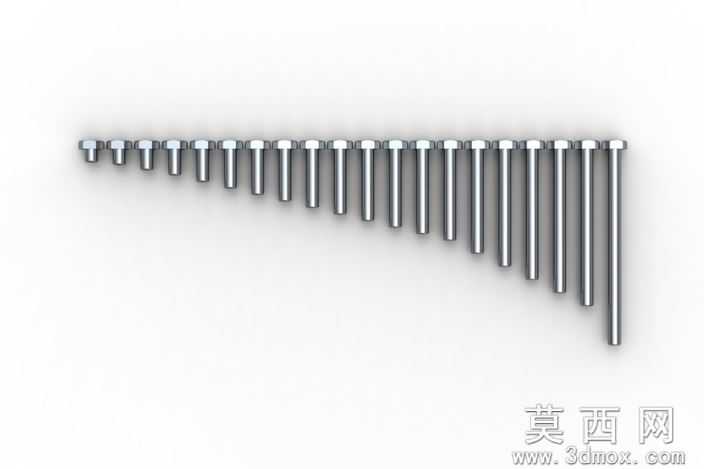

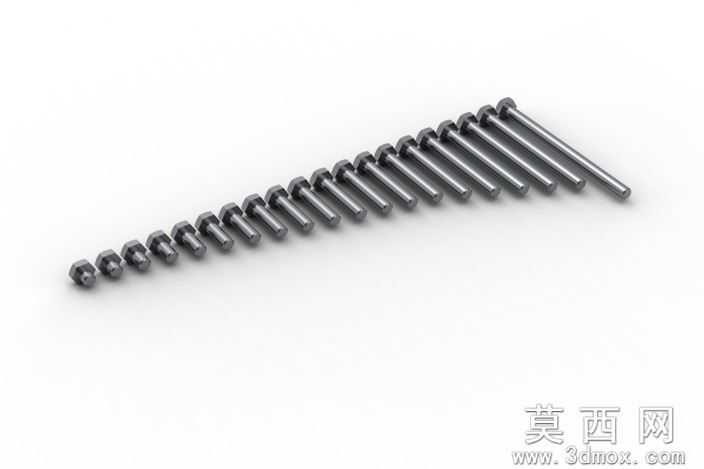

渲染材质方面采用合金钢镀锌紧固件的真实材质参数，为六角头与螺杆赋予金属抛光质感，添加细微的表面磨砂纹理模拟量产螺栓的真实表面处理效果，场景中添加柔和的环境光与定向光源，突出金属零件的轮廓与反光特性，渲染效果清晰展现螺栓的结构细节，可直接用于装配示意图、产品BOM展示等场景。

结构原理上，外六角螺栓为最常用的螺纹紧固件，通过外六角头部配合扳手施加拧紧扭矩，利用螺杆外螺纹与配套内螺纹的啮合实现零部件的紧固连接，全螺纹结构适用于被连接件厚度较小、需要较长螺纹啮合长度的装配场景，不同长度规格可适配不同厚度的连接件组合，是机械装配、建筑安装、五金连接领域最通用的紧固标准件。

软件兼容层面，模型基于SolidWorks2008版本搭建，可被SolidWorks2008及以上所有版本直接打开编辑，同时支持导出STEP、IGS等通用三维格式，兼容UG、Pro/E、CATIA等主流三维设计软件，模型无错误特征、无破面，装配调用时不会出现特征丢失、几何错误等问题，适配不同设计人员的软件使用习惯。

研发教学应用层面，该模型可直接用于机械设备、五金产品的整机装配设计，帮助设计人员快速完成紧固件选型与装配，减少标准件重复建模的工作量，提升设计效率；同时也可作为机械制图、紧固件设计、三维建模课程的教学案例，帮助学习者理解标准件的建模逻辑、标准参数查阅方法、螺纹紧固件的装配原理，也可用于新人工程师的紧固件选型培训，直观展示不同规格外六角螺栓的尺寸差异与适用场景。
