单轮式急救转运担架结构设计

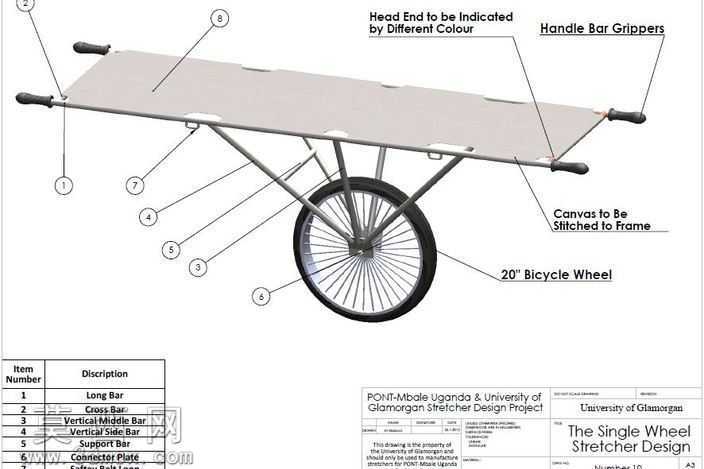

本作品为单轮式救护车担架的三维参数化模型，整体建模过程严格遵循机械设计逻辑，以SolidWorks为核心建模平台完成全零件的参数化搭建，从基础的杆类零件到轮组、握持部件均采用自底向上的装配建模思路，确保各零件间的配合关系完全符合实际装配公差要求。建模阶段首先完成担架承载床面的主体构建，床面采用平整板式结构，边缘预留帆布缝合的安装定位点位，对应设计标注中帆布与框架缝合的工艺要求，床面四角延伸出握持杆结构，握持端单独建模手柄防滑套部件，通过表面纹理映射模拟橡胶握把的防滑肌理，还原手柄防滑握套的实际触感与外观特征。中部支撑结构采用多杆桁架式布局，分别设置长横杆、交叉支撑杆、中部竖杆、侧支撑杆、连接片等独立零件，每根杆件均按照工程图标注的尺寸参数绘制截面草图，通过拉伸、扫描特征生成实体，杆件间的连接位置预留标准紧固件的装配孔位，还原真实焊接或螺栓连接的装配逻辑。行走部件采用20英寸自行车轮标准件结构建模，轮圈、辐条、轮胎、花鼓均单独构建，辐条采用圆周阵列特征完成均匀排布，轮胎表面通过纹理贴图模拟橡胶胎面的防滑纹路，轮组与主框架的连接位置设计有支撑转接结构，确保轮组可稳定承载整体载荷同时保证转动顺畅。模型渲染阶段采用分层材质赋予方案，金属杆件部分赋予哑光喷塑金属材质，模拟医用器械常用的金属表面处理效果，握持手柄赋予黑色软质橡胶材质，床面帆布部分赋予耐磨织物材质，轮组轮胎赋予黑色橡胶材质、金属辐条与轮圈赋予亮面镀铬金属材质，通过不同材质的质感区分强化模型的结构层次感。设计思路上针对简易急救转运场景的使用需求，采用单轮支撑的轻量化布局，相比传统四轮担架更适配复杂非铺装路面的转运需求，两端多手柄的设计可支持多名施救人员协同抬运，单轮结构可在抬运过程中分担大部分载荷，降低施救人员的体力消耗，整体结构无冗余零件，所有杆件均采用标准型材规格设计，具备低成本加工、快速组装落地的实用特性，模型同时配套对应的工程视图与零件明细标注，完整呈现各部件的对应关系与装配逻辑，可直接用于方案验证、结构优化或教学演示场景。
