三叶式船用动力传动螺旋桨结构设计

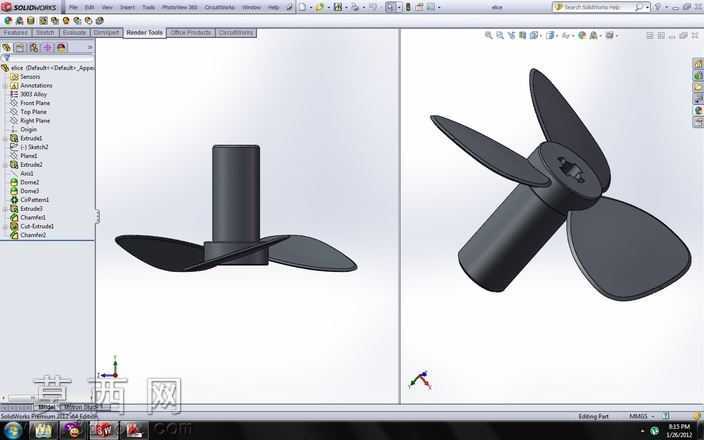

本螺旋桨三维模型采用SolidWorks2007版本完成全参数化建模，整体遵循船用小型推进部件的流体力学设计逻辑，建模过程从基准轴与基准面搭建开始，首先完成中心轮毂的结构创建：轮毂中心设计为内花键传动孔结构，该结构可与动力输出轴实现周向固定，保证扭矩传递过程中无打滑风险，轮毂外圆做过渡圆角处理，避免与桨叶连接位置出现应力集中问题。桨叶部分采用曲面放样结合加厚特征完成建模，三片桨叶沿轮毂周向呈120度均匀分布，每片桨叶的叶型从根部到梢部做连续的厚度渐变处理，根部厚度更大以保证结构强度，梢部做薄化处理以降低流体阻力，桨叶的曲面弧度经过反复调整，保证旋转过程中可稳定推动流体产生轴向推力，同时降低紊流带来的能量损耗。模型未添加复杂渲染材质，采用软件默认的哑光灰实体外观，可清晰展示各部分的结构轮廓与衔接关系，所有特征均保留完整建模参数，方便后续根据不同动力参数调整桨叶直径、螺距、叶型厚度等核心尺寸。建模过程中重点验证了桨叶与轮毂的衔接位置的曲率连续性，避免出现曲面断层导致的结构薄弱点，内花键的齿形参数按照标准传动花键规格绘制，可直接用于后续的装配干涉检查与运动仿真。整体模型结构简洁规整，无冗余特征，几何公差符合小型船用推进部件的设计规范，既可以作为初学者学习曲面放样、特征阵列、参数化建模的练习案例，也可作为小型船舶动力系统设计的参考基础模型，帮助设计人员快速完成螺旋桨部分的结构匹配与性能验算，减少重复建模的工作量，提升设计迭代效率。
