双轴太阳能光伏跟踪支撑系统设计

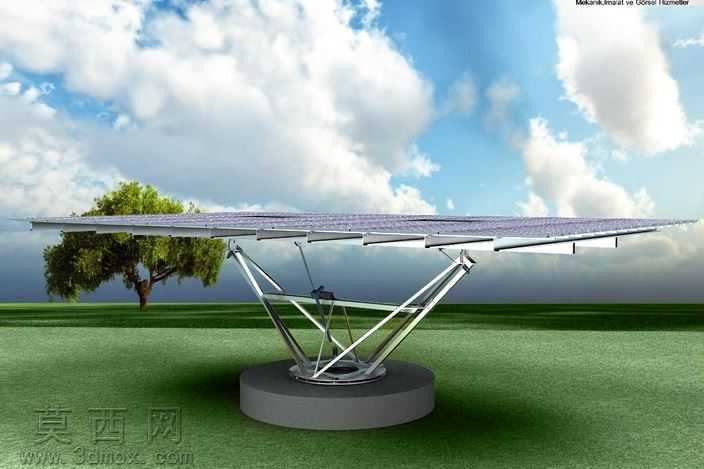

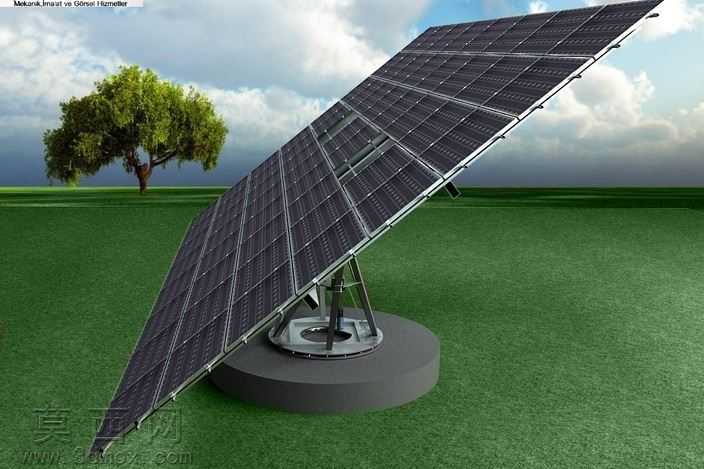

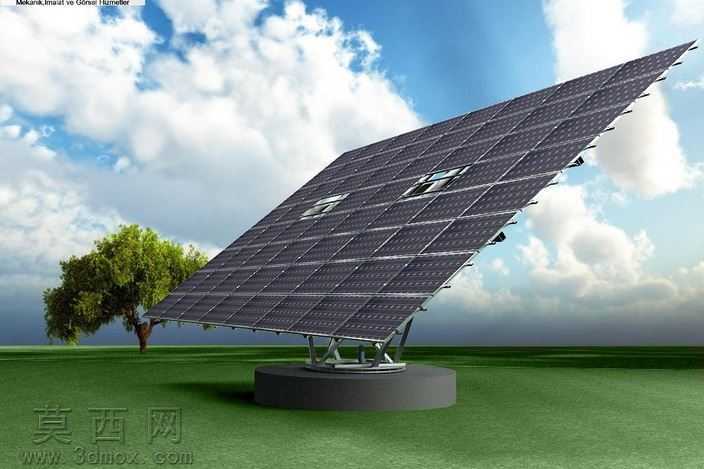

本作品为双轴太阳能跟踪支撑系统三维模型，建模阶段采用参数化设计思路，先完成底部圆形配重基座的结构搭建，基座预留回转驱动安装位与线缆穿设通道，保证后续走线的规整性与防护性。中部支撑结构采用空间桁架式设计，通过多根异型金属杆件的交叉拼接形成稳定的三角受力结构，杆件连接处采用标准化铰接节点设计，既保证结构整体的抗风载、抗雪载能力，也为俯仰角度调节预留足够的活动余量。上部光伏板安装框架采用平行排布的型材拼接结构，框架预留标准光伏组件安装孔位，可适配常规尺寸的晶硅光伏板固定需求，框架与中部桁架的连接位置集成俯仰驱动组件，可实现0到90度范围内的仰角调节，配合底部基座的水平回转驱动机构，可完成水平方向360度全角度转动，实现对太阳方位的双轴实时跟踪。材质渲染阶段，金属结构件采用哑光银白金属材质，模拟镀锌钢材的真实表面质感，基座采用深灰色哑光混凝土材质还原配重基础的厚重感，上部光伏板表面添加深蓝色带细微网格纹理的材质，还原光伏组件的玻璃盖板与电池片层的视觉效果，场景渲染时搭配户外草地、晴空环境，添加柔和的自然光照与软阴影效果，直观呈现设备实际安装后的运行状态。设计过程中充分考虑结构的运动干涉校验，对俯仰转动、水平回转的全行程进行运动仿真，确认各杆件在极限角度下无碰撞、无卡滞，同时对整体结构的受力路径进行优化，让上部光伏板的载荷通过桁架杆件均匀传递至底部基座，避免局部应力集中问题，整体模型结构完整，细节还原度高，可用于光伏跟踪设备的方案展示、结构参考与教学演示使用。
