槽轮间歇传动机构三维结构设计

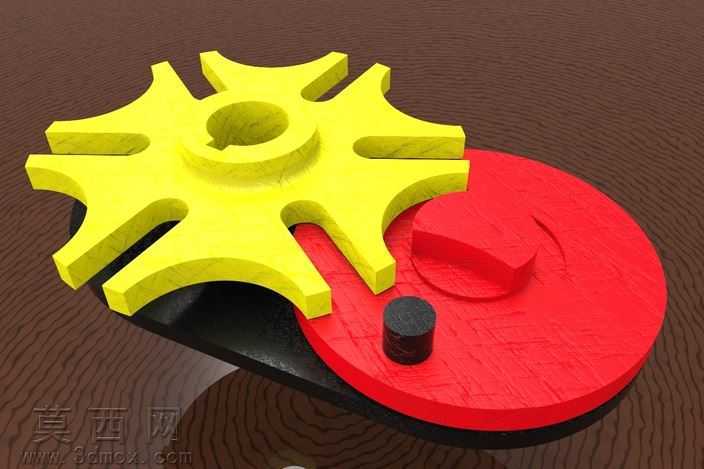

本作品为经典槽轮（日内瓦轮）间歇传动机构的三维建模成果，建模过程严格遵循机械设计手册中槽轮机构的参数规范，先通过草图绘制确定主动拨盘、从动槽轮、锁止弧、定位圆柱销的核心尺寸比例，保证拨盘圆柱销进入槽轮径向槽时的切入角度符合传动要求，避免刚性冲击。建模阶段采用参数化设计方式，对槽轮的径向槽深度、槽口倒角、中心轴孔直径，主动拨盘的偏心销位置、锁止弧半径、拨盘基体厚度等关键尺寸进行关联约束，确保修改单参数时整体装配关系不会出现错位。材质渲染环节，为从动槽轮赋予亮黄色哑光工程塑料材质，表面添加细微的磨砂纹理模拟实际注塑零件的质感，主动拨盘采用大红色硬质塑料材质，定位圆柱销与底部安装基板采用黑色金属材质，通过调整材质的粗糙度、反射率参数，让不同零件的材质区分度清晰，同时在场景中添加柔和的环境漫反射光，搭配深棕色木纹承载台面，突出机构的立体轮廓与装配层次。结构设计上，完整还原了槽轮机构的间歇运动逻辑：主动拨盘匀速转动时，圆柱销进入槽轮径向槽带动槽轮做定角度转动，当圆柱销脱离径向槽后，拨盘上的锁止弧与槽轮的凹弧面贴合，将槽轮锁止在固定位置，实现将连续回转运动转换为单向间歇回转运动的功能，模型中所有配合面均预留了合理的装配间隙，轴孔配合采用间隙配合参数，符合实际机械装配的工艺要求。设计过程中重点优化了槽轮槽口的过渡圆角，避免应力集中导致的零件磨损，同时对拨盘锁止弧的轮廓进行了精度校准，保证锁止状态下槽轮不会出现窜动，整体模型可直接用于机构运动仿真演示、机械原理教学展示，也可作为自动化设备中分度转位机构的设计参考。
