20毫米圆形COB集成LED光源模组

　　这款直径20毫米的圆形LED发光模组，是面向小体积定向照明场景开发的集成式光源部件，在工业照明、商用局部照明、小型设备状态指示、便携照明器具等场景中有着广泛适配性。从结构设计来看，模组采用圆形铝基基板作为载体，基板边缘预留了对称的缺口式安装定位结构，安装时可通过卡扣或压片直接卡入对应灯座的定位槽，无需额外打孔固定，适配的安装孔位中心距可根据缺口位置匹配16-18毫米的固定点位，整体基板厚度控制在1.2毫米，安装后突出安装面的高度不超过3毫米，能够适配超薄型灯具的内部空间要求。

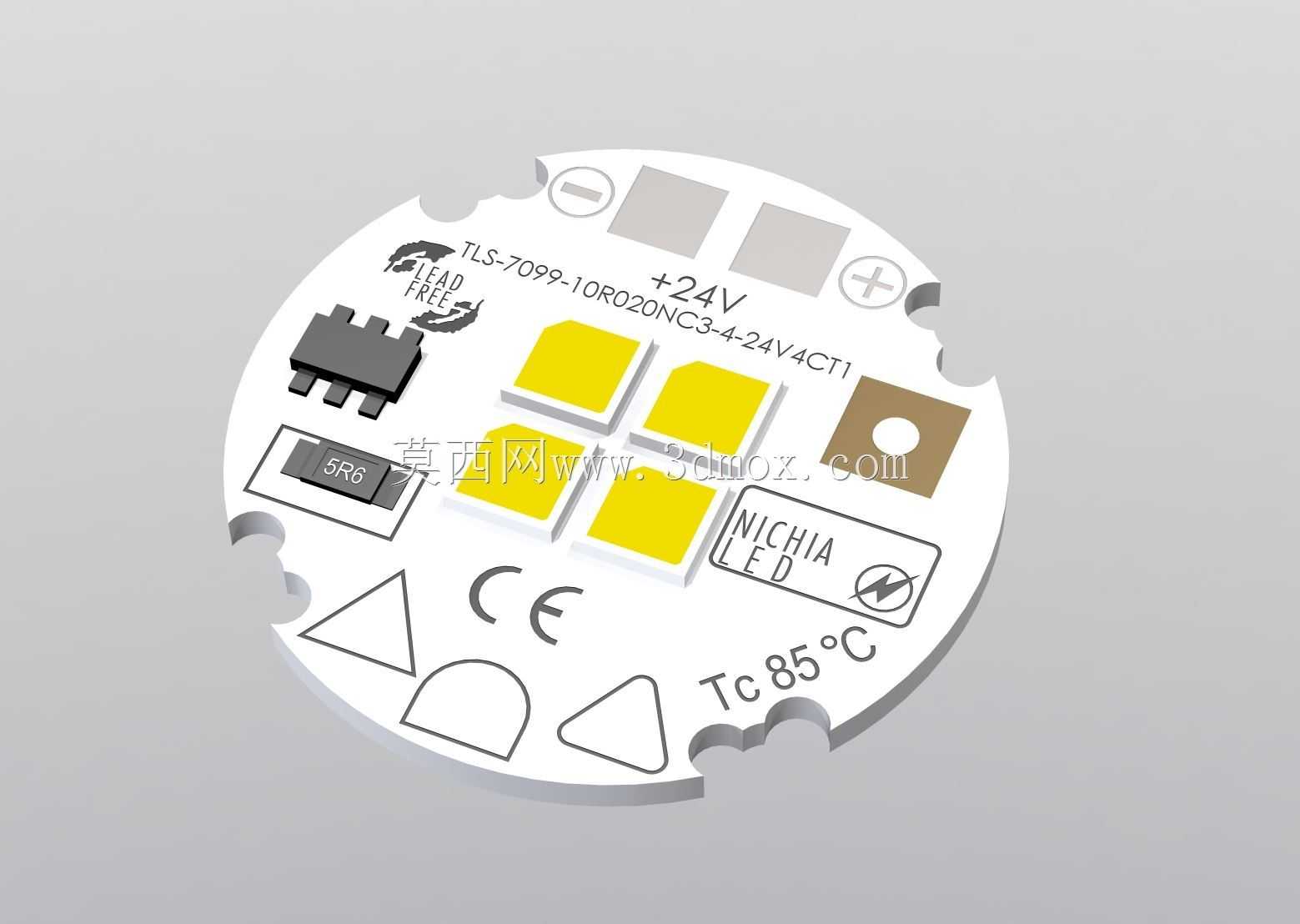

　　基板上集成了四颗方形LED发光晶粒，采用2并2串的电路排布方式，标称工作电压24V，可直接适配工业场景中常见的24V直流供电回路，无需额外增设降压元件，简化了灯具内部的电路布局。晶粒周边布设了恒流控制元件与保护电阻，其中标识5R6的限流电阻可在输入电压出现小幅波动时限制回路电流，避免晶粒因过流出现光衰提前的问题，板载的CE标识说明该模组的电磁兼容与安全性能符合通用电子配件的准入要求，标注的Tc85℃为模组正常工作时基板允许的最高壳温，设计配套散热结构时需保证持续工作状态下基板测温点温度不超过该阈值，否则会大幅缩短光源的使用寿命。

　　基板上清晰标注了正负极接线标识，“+”“-”符号旁预留了焊盘位置，生产组装时可直接采用波峰焊或手工焊连接供电导线，焊盘尺寸设计为2*1.5毫米，能够适配0.5-0.75平方毫米的多股铜芯导线焊接，焊接后抗拉强度可满足常规灯具的组装与使用要求。板载的NICHIA标识对应采用日亚化学的发光晶粒方案，发光一致性好，色温偏差控制在±100K以内，适合对光色均匀度有要求的商用照明场景。

　　从设计思路层面，这款模组没有采用传统的分立式LED灯珠排布方案，而是将晶粒直接固晶在铝基基板上，缩短了热传导路径，晶粒产生的热量可直接通过铝基板传导至后端散热结构，热阻比分立式贴片方案降低约30%，同等功率下壳温可低5-8℃，有效提升了光源的长期工作可靠性。基板表面的丝印内容除了电气参数与极性标识外，还印有三角、半圆等防呆标识，组装时可通过这些标识快速确认模组的安装方向，避免出现极性接反导致的模组烧毁问题。

　　在实际选型应用中，这款20毫米直径的LED模组可直接替换同尺寸的传统卤素灯杯光源，适配轨道射灯、机床工作灯、设备操作面板照明灯、小型吸顶灯等产品的光源升级需求，由于其供电电压为安全特低电压24V，在机床设备、潮湿环境照明等对用电安全有较高要求的场景中，可避免触电风险，符合低压电器的安全使用规范。模组的发光面直径约16毫米，配套反光杯或透镜时可选择15°、30°、60°等不同角度的光学配件，实现聚光或泛光的出光效果，满足不同场景的配光需求。

　　结构设计上，基板边缘的缺口除了定位作用外，还可作为组装时的排气结构，在模组与散热面之间涂覆导热硅脂时，缺口可排出接触面之间的空气，避免形成气隙影响导热效率，同时在采用螺丝压接固定时，缺口可避让螺丝柱，防止基板受压出现变形导致晶粒损坏。板载的恒流元件布局在远离发光区的基板边缘位置，避免元件遮挡发光路径影响出光效率，同时元件所在位置的基板铜箔做了加宽处理，可辅助元件散热，降低元件自身的工作温度，提升控制电路的长期稳定性。

　　针对不同应用场景的适配需求，这款模组的基板采用高导热系数的铝基材质，导热系数可达2.0W/m·K，能够满足3-5W功率下的散热需求，若配套足够面积的散热结构，可实现50000小时以上的理论使用寿命。在三维建模过程中，这款模型完整还原了基板上的所有丝印内容、元件布局与安装结构，可直接用于灯具产品的装配干涉检查、散热结构模拟、光学仿真等设计环节，帮助结构工程师在开模前确认光源与周边结构的匹配关系，减少样机试制阶段的改模次数，缩短产品开发周期。
