冲击弹性常数测试实验装置结构模型

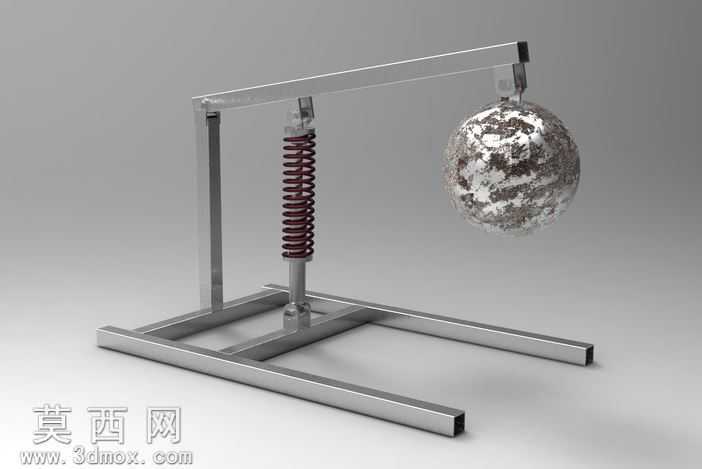

本模型为冲击弹性常数测试实验装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械结构设计的尺寸比例规范，对各组成部件进行独立建模后完成装配约束，确保各部件的相对位置、运动逻辑符合真实实验装置的物理特性。模型整体采用框架式落地支撑结构，底部为两根平行布置的长条形金属支撑梁，通过横向连接构件组成稳定的承托底座，保证装置在冲击实验过程中具备足够的抗倾覆稳定性。竖直支撑立柱固定于底座一侧，顶部延伸出水平悬臂结构，悬臂末端设置悬挂构件用于挂载冲击配重球体，球体表面做粗糙质感处理，模拟真实实验中配重块的表面物理特征。立柱中段位置安装垂直布置的螺旋弹簧构件，弹簧下端与底座上的固定支座连接，建模时精准还原弹簧的螺距、线径、有效圈数等参数，确保弹簧的形变模拟符合弹性力学的计算逻辑。材质渲染阶段，对金属框架部分赋予哑光不锈钢材质，调整金属粗糙度、反射率参数还原真实金属的哑光质感，避免过度反光造成的视觉失真；螺旋弹簧部分采用深色弹簧钢材质，突出弹簧的金属弹性构件属性；配重球体部分做斑驳做旧的金属锈蚀质感处理，区分不同部件的材质差异，提升模型整体的视觉真实感。设计思路围绕车辆冲击场景下的弹性常数测定需求展开，通过可更换的弹簧构件、可调整配重的悬挂球体结构，实现不同冲击载荷、不同弹性参数下的实验模拟，装置结构简洁稳定，各连接部位的固定方式均做细节还原，包括螺栓连接、支座焊接位置的细节刻画，让模型既具备力学实验的功能展示性，也符合机械装置的结构合理性。建模过程中对所有活动部件预留了运动仿真的约束接口，可直接导入动力学仿真模块完成冲击过程的动态模拟，用于验证弹性部件在冲击载荷下的形变规律、常数测算准确性，为车辆悬架等弹性部件的参数匹配提供可视化的结构参考。
