本田摩托车制动钳结构设计模型

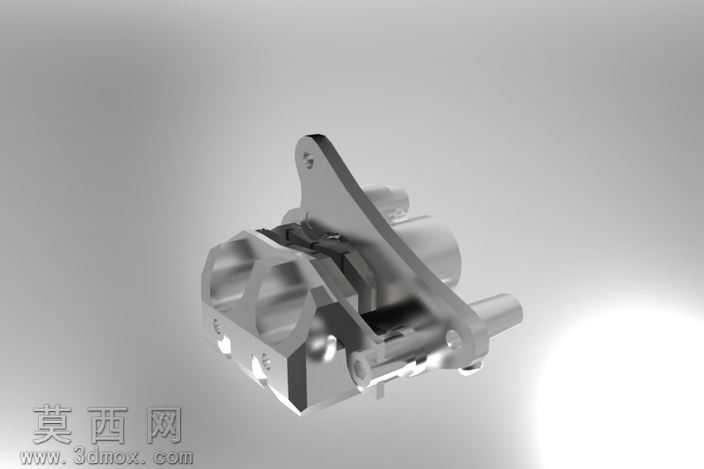

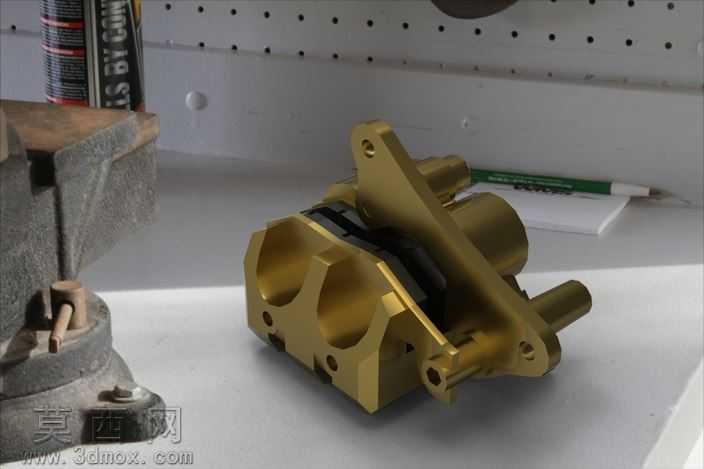

本模型为本田费尔托斯特摩托车配套的制动钳三维结构设计，建模过程严格遵循摩托车制动系统的实际工程尺寸与装配逻辑，完整还原了对置双活塞浮动式制动钳的全部结构细节。建模阶段先完成制动钳本体的基体特征搭建，通过拉伸、切除、拔模等基础特征构建钳体的主体轮廓，针对钳体上的安装支耳、活塞腔、油路通道、刹车片导向槽等关键结构，采用精准的尺寸约束保证各特征的位置公差与形位公差符合实车装配要求，对钳体表面的加强筋、减重凹槽、工艺倒角等细节也做了完整还原，既保证结构强度的设计表达，也还原了量产零部件的工艺特征。模型完整包含了活塞、密封圈、刹车片背板、摩擦片、放气螺钉、安装导向销等全部配套零件，各零件之间的装配关系完全按照实际产品的配合要求设置，活塞与钳体腔壁的间隙配合、导向销与钳体支耳的滑动配合、摩擦片与背板的铆接固定关系都做了准确的约束设置，可直接用于装配干涉检查与运动仿真验证。材质渲染阶段针对不同零件做了区分设置，钳体本体采用铸铝材质的哑光金属质感，还原压铸铝合金表面的细微颗粒纹理；活塞采用不锈钢的亮面金属质感，密封圈与放气螺钉胶帽采用橡胶材质的哑光深色质感，刹车片摩擦块采用耐磨复合材料的粗糙深灰质感，导向销表面做镀锌钝化的彩锌质感处理，不同材质的光影反射参数经过反复调试，渲染效果贴近真实零部件的视觉表现。设计过程中充分考虑了制动钳的工作原理，双活塞对置布局可以在制动时提供均匀的夹紧力，浮动式钳体结构可以自动补偿刹车片磨损带来的间隙变化，钳体上的散热筋结构可以在连续制动时快速导出摩擦产生的热量，避免制动热衰减，安装支耳的位置设计完全匹配本田对应车型的前减震安装位，可直接适配原车的安装尺寸要求。模型结构完整无缺失特征，各零件的建模逻辑清晰，参数化特征保留完整，可根据不同排量车型的制动需求调整活塞直径、钳体跨度、刹车片面积等参数，快速衍生出适配不同车型的制动钳设计方案，也可用于摩托车制动系统的教学演示、结构分析以及改装方案的验证参考。
