水下管道灌浆修复用大括号夹持装置

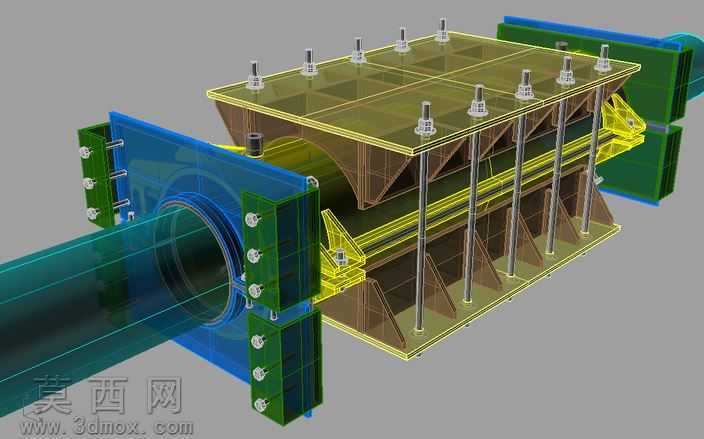

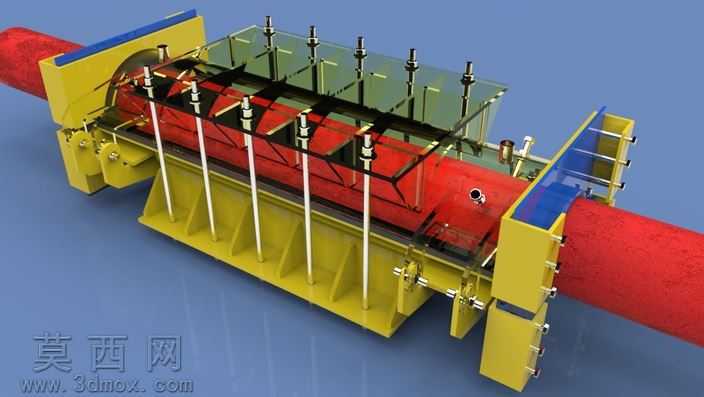

本模型为水下管道破损修复专用的大括号式灌浆夹持工装，整体采用三维参数化建模完成，建模过程中严格遵循水下承压作业的结构强度要求，对各部件的装配公差、配合间隙做了精准设定。模型渲染阶段采用半透明材质区分不同功能模块：外侧蓝色端板采用半透明工程塑料质感渲染，可直观展示其与管道外壁的贴合密封结构；中部黄色框架结构采用半透明金属材质，清晰呈现内部灌浆腔体的空间布局与加强筋排布逻辑；绿色侧边紧固模块采用实体金属质感渲染，突出螺栓组、锁紧压块的排布位置与连接关系。结构设计上，该夹具采用对称式大括号包覆结构，两端设置环形密封端板，通过周向均匀排布的锁紧螺栓实现端板与管道外壁的预紧密封，形成封闭的环形灌浆腔体；中部框架设置多道纵向加强筋与横向拉杆，抵消灌浆过程中浆料产生的向外胀力，同时抵御水下环境的外压载荷；侧边设置导向定位结构，方便水下作业时快速对准管道破损位置，降低水下安装的操作难度。设计思路围绕水下不停输修复的作业需求展开，摒弃传统水下焊接修复的高风险、高成本缺陷，通过模块化的夹持结构形成密闭灌浆空间，向腔体内注入专用修复浆料即可完成管道破损部位的补强修复，模型完整还原了夹具的装配关系、密封结构、紧固点位与腔体形态，各部件可独立拆分查看内部构造，能够直接用于结构验证、作业模拟与加工生产参考，充分考虑了水下作业的可视性差、操作空间有限等实际工况，在保证结构强度的前提下尽可能简化安装步骤，减少水下作业的操作时长与风险。
