民用建筑坡屋面桁架结构施工三维模型

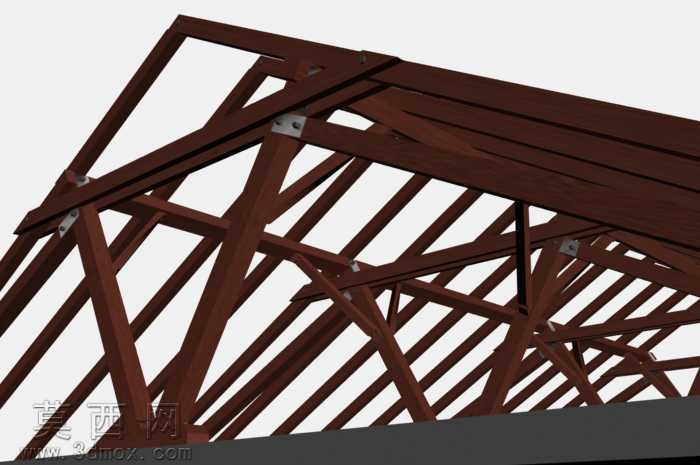

本模型采用三维建模软件构建，完整还原了民用建筑坡屋面的桁架承重体系与基层构造细节，建模过程中严格遵循民用建筑屋面施工的常规构造逻辑，对各构件的比例、连接节点做了精细化还原。模型整体以深棕色木质质感的屋架构件为核心视觉主体，搭配深灰色的屋面基层板与下部支撑墙体结构，材质表现上区分了木质构件的纹理质感与基层板材的哑光平整质感，不同构件的材质边界清晰，便于直观区分各构造层级。结构层面，模型完整呈现了坡屋面三角形桁架的排布规律，每榀桁架的腹杆、弦杆连接节点都做了对应表现，横向的檩条构件沿桁架坡面均匀排布，下部的屋面板基层完整铺设于檩条之上，清晰展现了屋面荷载从屋面板传递至檩条、再经由桁架传递至下部承重墙体的受力路径，各构件的搭接关系完全符合常规屋面施工的构造要求，没有出现结构逻辑冲突的问题。设计思路上，模型以直观展示屋面施工构造为核心目标，没有添加冗余的装饰构件，重点突出屋架系统的排布方式与构件连接逻辑，能够让观看者快速理解坡屋面从承重骨架到基层铺设的完整施工层级，可用于建筑施工技术交底、屋面构造教学演示等场景。建模过程中对重复排布的桁架、檩条构件采用了阵列化的建模方式，保证了构件间距的均匀统一，同时对桁架端部与墙体的连接节点做了细节处理，还原了实际施工中屋架与下部承重结构的固定位置，整体模型结构完整，构件层级划分清晰，能够多角度旋转查看各部位的构造细节，不存在构件缺失或穿模的问题，材质渲染效果贴合实际建筑构件的真实质感，能够清晰传递屋面施工的构造逻辑与各构件的功能作用。
