塑料模具用核心型腔支架结构设计

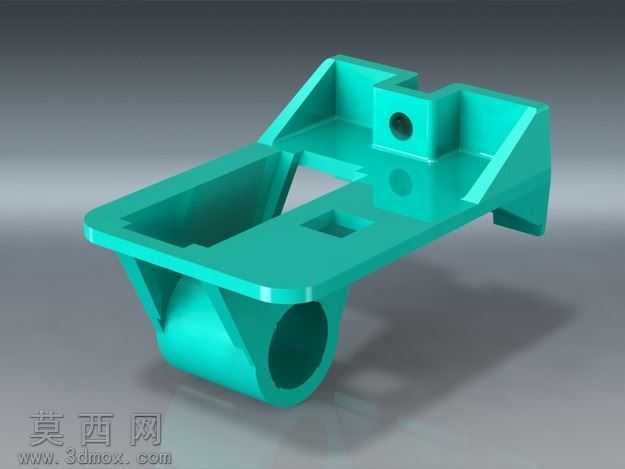

本支架为塑料模具配套的核心型腔支撑结构件，采用三维参数化建模方式完成整体设计，建模过程中优先遵循注塑模具配件的装配适配逻辑，对各功能结构做了精准的尺寸约束。整体外观采用亮青色工程塑料质感渲染，渲染阶段调整了环境光的漫反射参数，还原出硬质注塑件表面的哑光磨砂质感，同时对结构棱边做了微小倒角的光影处理，避免尖锐棱角带来的视觉生硬感，通过定向打光突出结构的凹凸层次，清晰展现各部位的衔接关系。从结构设计来看，主体采用带围边的槽型承载基座，基座两侧设置三角形加强筋结构，筋板从基座底面斜向延伸至侧围顶部，在不额外增加整体壁厚的前提下大幅提升结构的抗弯折、抗形变能力，适配模具合模过程中的承压需求；基座前端集成大直径圆筒状轴套结构，轴套内壁做了等壁厚设计，可配套对应规格的导向销轴实现支架的转动或滑动装配，轴套与基座主体通过三角筋做过渡衔接，消除应力集中风险；基座中部开设方形避让孔，用于避让模具内部的顶针或流道结构，避免装配过程中出现结构干涉；基座上部设置带通孔的凸台安装位，通孔为同轴度精准的光孔结构，可通过紧固件实现支架与模具模架的锁紧固定；基座尾部设置两个对称的L型卡脚结构，卡脚的尺寸与模架上的定位卡槽完全匹配，装配时可实现快速预定位，提升模具组装的效率。设计过程中充分考虑注塑成型的工艺要求，所有结构的拔模角度统一设置为1.5度，壁厚保持均匀过渡，避免出现壁厚差过大导致的注塑缩痕、翘曲问题，各部位的圆角半径根据结构尺寸做匹配设置，既保证塑料熔体的流动顺畅性，也能有效降低成型后零件的内应力。该支架的核心作用是在塑料模具开模、合模过程中对型腔核心部件提供稳定的支撑与定位，保证型腔在注塑承压过程中不会出现偏移，从而保障注塑成品的尺寸精度，整体结构紧凑，功能集成度高，在满足结构强度要求的前提下尽可能压缩了零件的占用空间，适配中小型注塑模具的内部装配空间要求。
