单梁桥式起重吊运设备结构设计

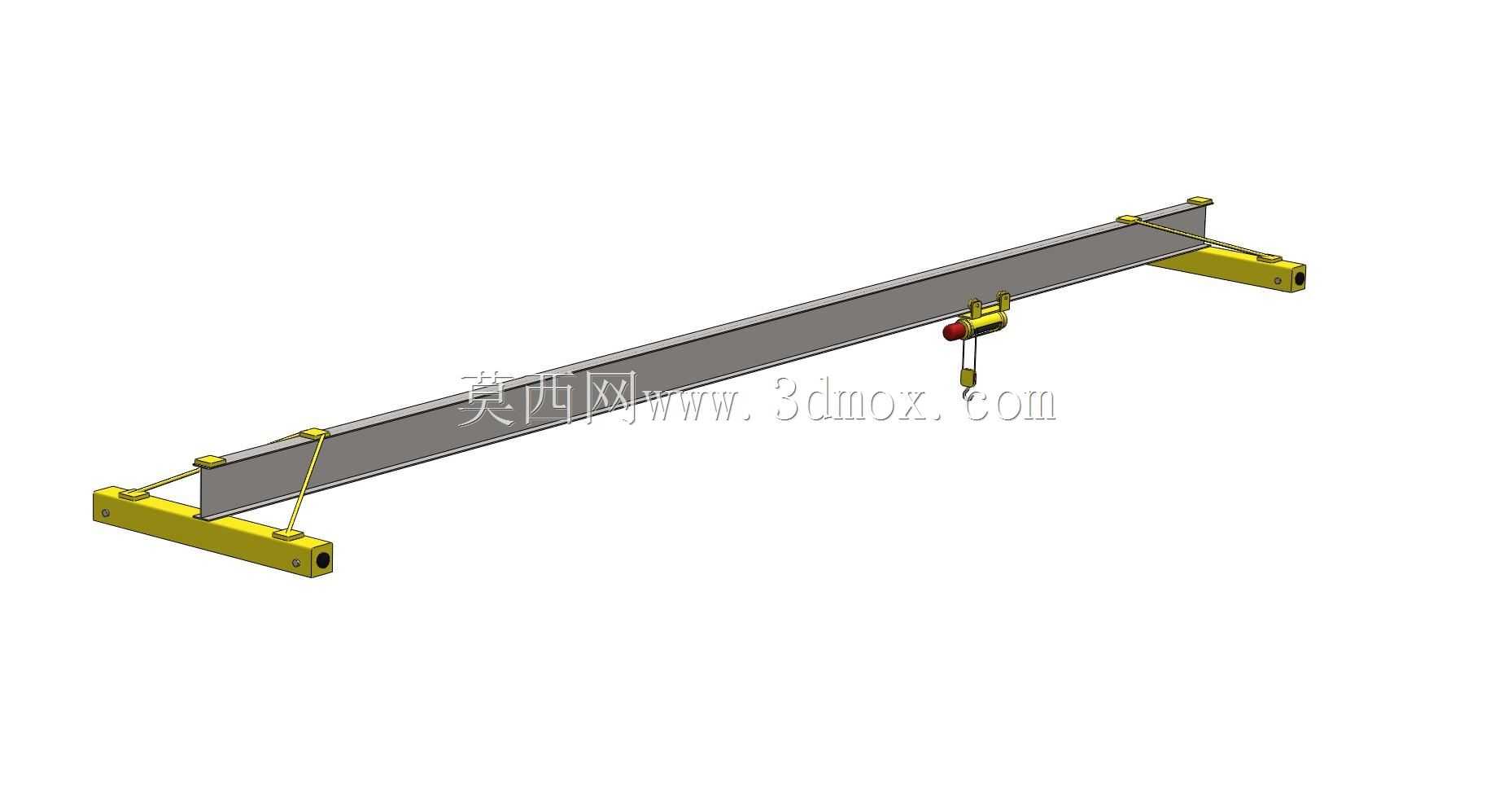

　　这款单梁起重吊运结构，核心适配车间内部固定跨距的重物转运场景，常见于机械加工车间的工件周转、仓储库区的重型物料上下架、装配工位的重型部件吊装对位，覆盖1到10吨级常规吊运载荷需求，是中小吨位固定作业区间最常用的起重结构形式。从结构组成来看，主体采用箱型主梁作为核心承载构件，主梁截面为焊接箱型结构，上下翼缘板与腹板通过连续角焊缝连接，相比传统工字钢主梁，箱型截面的抗扭刚度更高，在小车偏载运行、起制动冲击载荷作用下，主梁的侧向变形量更小，能适配更高运行速度的行走小车，避免运行过程中出现卡轨、啃轨问题。主梁两端配置端梁连接结构，端梁上套装行走轮组，可沿厂房预设的轨道纵向移动，实现作业区间的全跨覆盖。主梁上表面铺设小车运行轨道，

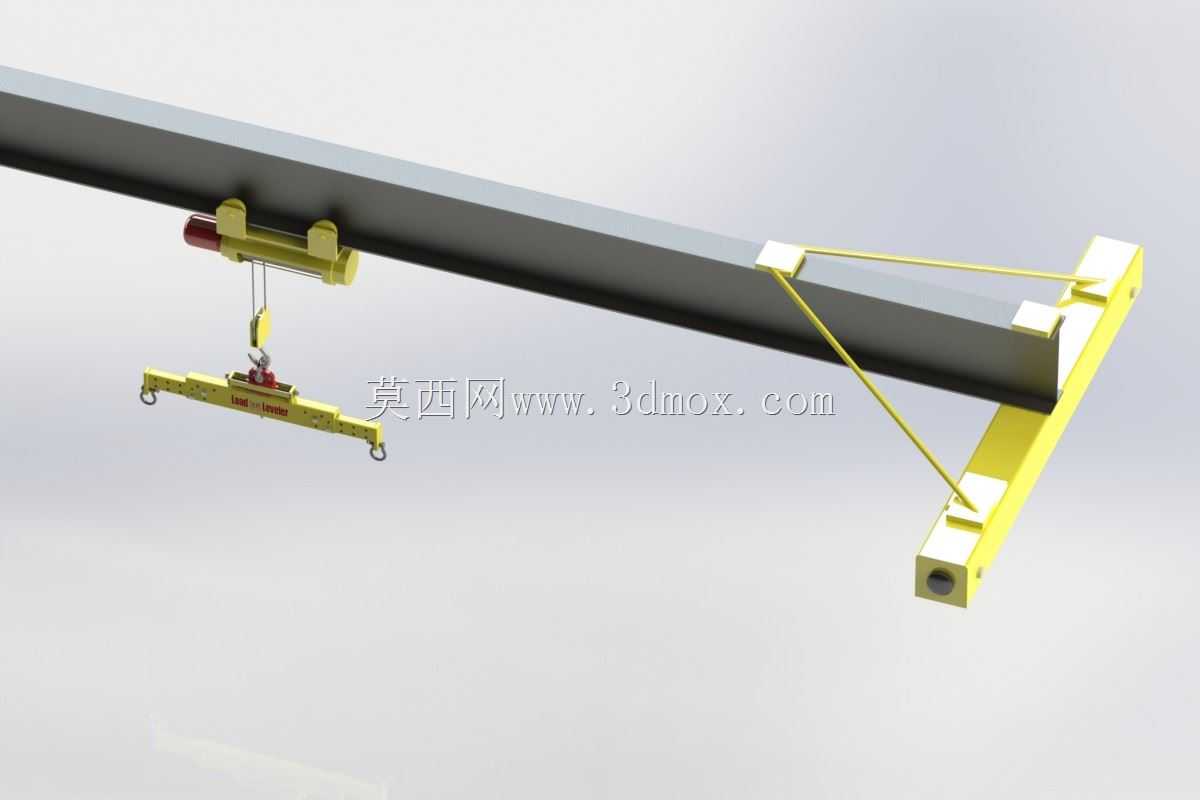

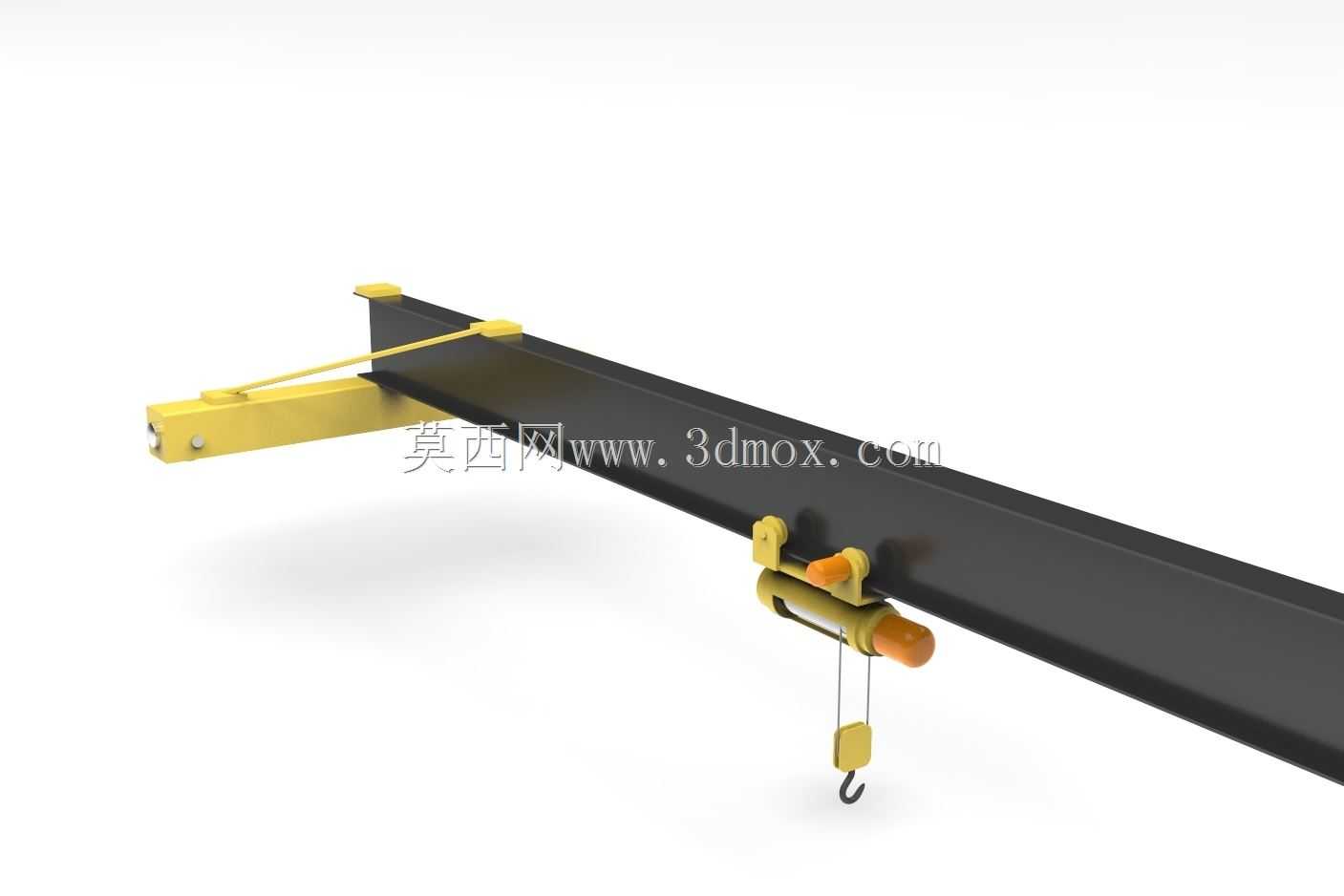

　　轨道采用压板固定方式与主梁上翼缘连接，可根据实际载荷等级调整轨道型号，轨道接头处做45度斜切处理，降低小车行走经过接头时的冲击振动。行走小车为紧凑型设计，集成了起升机构与横移驱动机构，起升机构采用电动葫芦结构，卷筒上缠绕钢丝绳，下端通过动滑轮组连接吊钩组件，吊钩配备防脱棘爪，避免吊运过程中吊索滑脱；横移驱动采用电机直连减速箱驱动行走轮，沿主梁轨道横向移动，配合端梁的纵向行走，可覆盖作业区间内任意点位的吊运需求。从设计思路上，这款结构优先考虑了安装边界的适配性，主梁整体长度可根据厂房实际跨距做模块化调整，端梁轮距可匹配不同规格的厂房承重轨道，无需对原有厂房轨道做大规模改造即可完成安装；设计过程中对主梁的挠度做了严格控制，

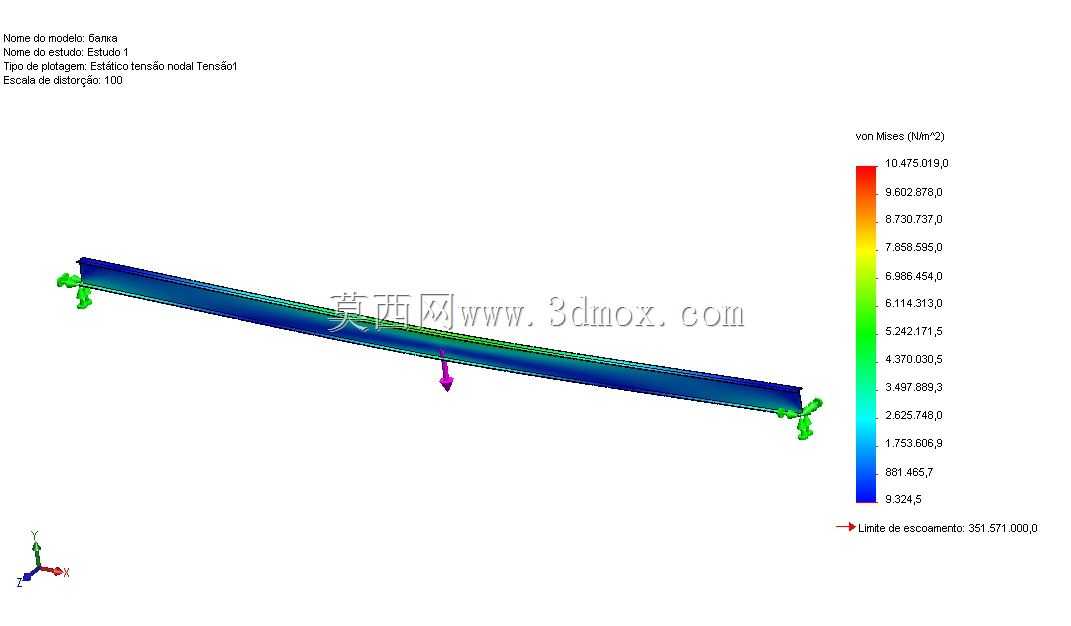

　　在额定载荷作用下，主梁跨中静挠度控制在跨距的1/1000以内，避免吊运过程中重物出现过大的上下晃动，保障对位精度。结构上做了多处运维便利性设计，电动葫芦的电机、减速箱、制动器均采用外挂式安装，无需拆解主梁即可完成易损件更换；小车行走轮采用可调间隙的轴承座结构，长期运行出现磨损后，可通过调整轴承座位置补偿间隙，延长轮组使用寿命；主梁侧面预留了安全滑触线安装位，可根据现场供电条件选择滑触线或者电缆卷筒供电，适配不同厂房的配电布局。在功能特性上，起升机构配备双速控制，重载对位时可切换低速档位，起升速度控制在0.8m/min以内，满足精密装配时的对位需求，空钩或者轻载状态下可切换高速档位，起升速度可达8m/min，提升吊运作业效率；

　　行走机构均配备电磁制动器，失电状态下自动锁止，避免断电后设备出现滑移引发安全事故；主梁端部设置行程限位块与缓冲橡胶垫，小车运行到主梁端部时可触发限位开关切断动力，配合缓冲垫吸收冲击能量，避免硬碰撞损坏结构。尺寸设计上，主梁的截面高度根据额定载荷与跨距匹配，常规5吨级12米跨距的配置下，主梁截面高度控制在450mm左右，整体设备最低点距离厂房轨道顶面的尺寸控制在900mm以内，可最大化利用厂房的垂直空间，避免对车间内的其他设备、管线造成干涉；吊钩的起升高度可根据厂房净高调整，常规配置下起升高度可达6到12米，满足多数标准厂房的层高需求。这款结构的受力传递路径清晰，重物载荷通过吊钩传递到钢丝绳，再经卷筒、小车车架传递到主梁轨道，最终通过主梁、端梁、行走轮传递到厂房轨道与建筑结构，每一处连接节点都做了载荷冗余设计，关键受力焊缝做了探伤处理，可长期承受频繁起制动的交变载荷，适配两班倒或者三班倒的连续生产作业场景。
