工业建筑用型钢组合支撑金属框架结构

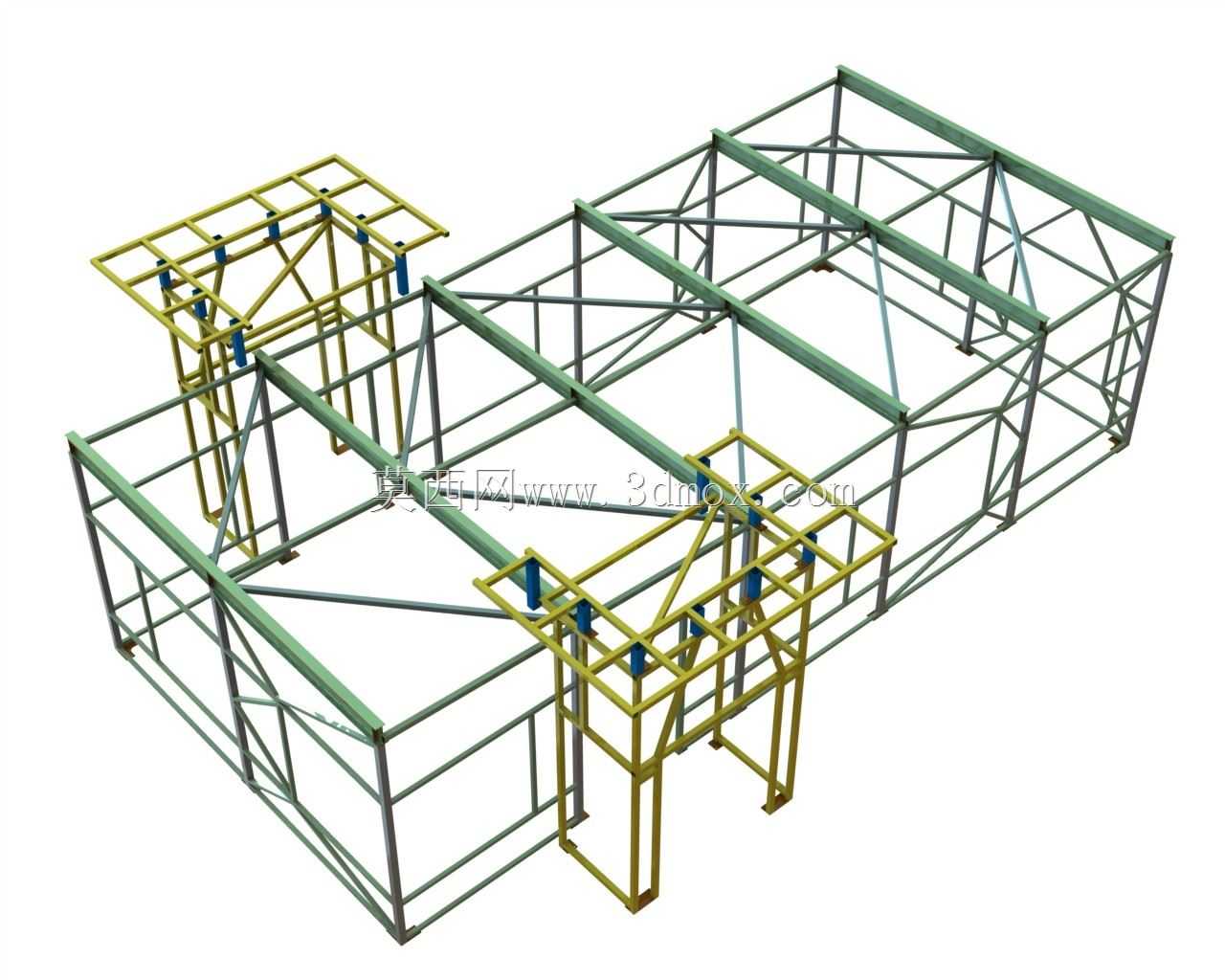

　　这套金属框架结构主要面向工业厂房附属操作平台、管线综合支吊架、小型设备架空承载基座这类场景设计，日常在厂区管廊架设、生产车间局部操作工位搭建、户外设备防护支撑体系中都能见到同类结构的应用。从实际使用需求出发，框架主体采用不同规格的型钢拼接成型，主承重梁选用截面尺寸更大的矩形型钢，承担整体竖向荷载与水平方向的风载、设备运行振动荷载，两侧突出的小型附属框架则采用规格稍小的方管焊接成型，用于承载局部管线、小型操作附件或者检修平台的护栏基座，不同受力区域匹配对应截面的型材，避免材料冗余浪费的同时，也能保证各部位的结构强度满足使用要求。设计过程中优先采用标准化型材下料拼接的思路，所有杆件的连接节点都预留了标准的螺栓安装孔位，

　　现场施工时不需要进行大量的现场焊接作业，只需要按照装配定位关系完成螺栓紧固即可完成整体组装，既能降低现场施工的动火作业风险，也能提升安装效率，后期如果需要调整框架布局或者拓展承载区域，只需要拆卸对应节点的螺栓就可以完成杆件的更换与拓展，不需要整体破坏原有结构。框架的整体安装边界充分考虑了工业现场的实际通行与设备布置需求，主框架的净空高度预留了足够的人员通行与小型设备转运空间，两侧附属框架的悬挑尺寸控制在合理范围内，避免占用过多的通道空间，同时所有杆件的排布都避开了管线穿设的预留路径，后期布设水电管线、工艺管道时可以直接沿着框架杆件的间隙排布，不需要额外在框架上开孔切割。从结构受力逻辑来看，

　　主框架的横向杆件与竖向支撑之间采用了三角斜撑的加强结构，在框架的转角位置、荷载集中的受力点都额外增加了斜向支撑型钢，将竖向荷载均匀传递到每根竖向立柱上，避免局部杆件受力过大出现变形，两侧的附属小型框架与主框架之间采用了贯通式的连接螺栓，将附属结构的荷载直接传递到主框架的承重梁上，不会因为局部悬挑出现结构倾覆的风险。实际应用中，这类框架可以根据现场的实际承载需求调整杆件的壁厚与截面规格，如果用于承载重量较大的工业设备，可以更换壁厚更厚的主承重梁，同时加密斜撑的排布密度，如果只是用于普通的管线支撑，则可以适当减小型材规格，降低整体的材料成本。框架的所有外露型钢表面都预留了防腐处理的工艺余量，后期可以根据使用环境选择喷漆、

　　镀锌等防腐处理方式，在潮湿、有腐蚀介质的厂区环境中也能保证足够的使用寿命。在建模过程中，所有杆件的连接位置都做了贴合实际的装配间隙处理，没有出现杆件干涉、螺栓孔位错位的问题，每根杆件的下料长度都标注了清晰的尺寸参考，生产加工时可以直接提取模型中的杆件尺寸进行下料，不需要二次测绘，节点处的螺栓连接都按照标准紧固件的尺寸建模，现场安装时可以直接匹配对应规格的标准螺栓，不需要单独定制非标连接件。考虑到现场安装的误差容错，所有螺栓孔位都预留了适当的调节余量，即使现场基础施工存在少量的尺寸偏差，也可以通过孔位的调节量完成框架的精准安装，不会因为微小的施工误差导致整体结构无法装配。
