未来感流线型概念跑车外观结构设计

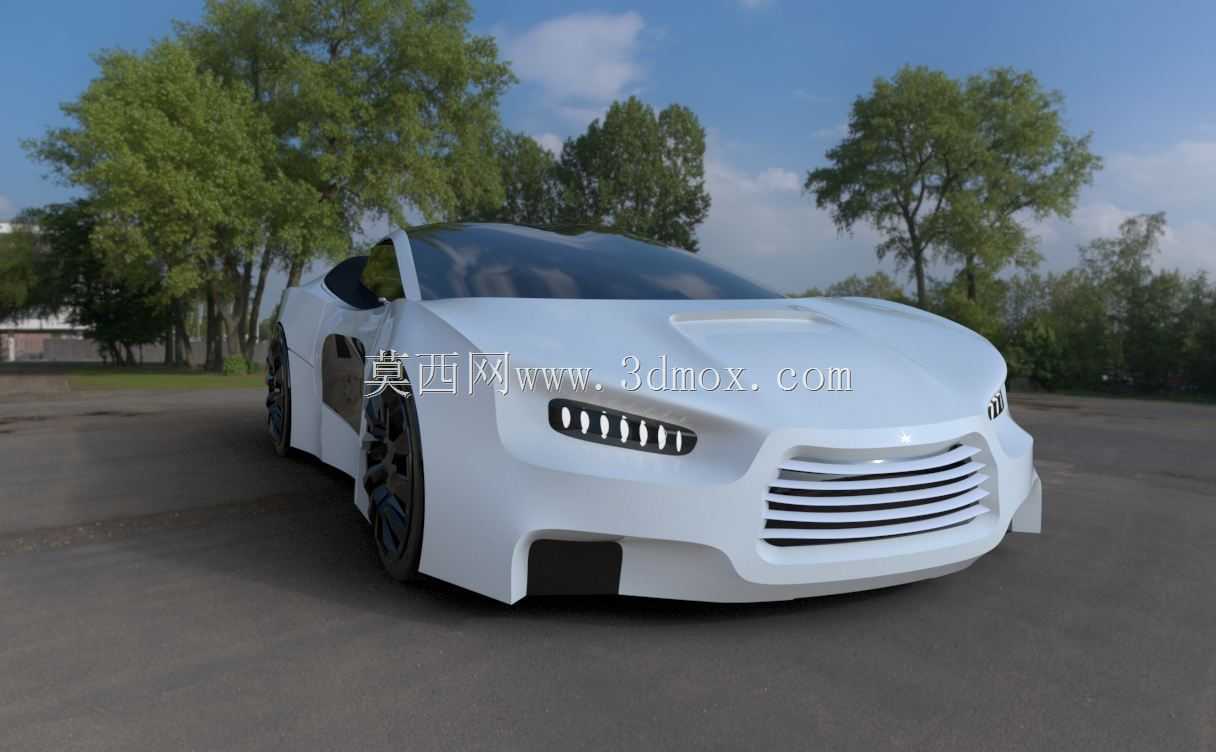

　　这款概念跑车的曲面建模采用细分结合NURBS的混合建模逻辑，在前期造型推敲阶段用细分曲面快速拉伸出大面的体量关系，把整车低趴的运动姿态、长车头短车尾的经典跑车比例先敲定，等整体轮廓的曲率走势、光影关系符合造型预期后，再切换到NURBS曲面做精准的G2连续过渡，尤其是前脸格栅区域的横向饰条、大灯组的竖向灯腔分割、侧裙位置的空气动力学凹槽，这些需要严格控制曲面公差和装配边界的部位，都用NURBS做了逐面的曲率检查，避免后续做结构设计时出现曲面不光顺、壁厚不均的问题。

　　从实际应用场景来看，这类概念车模型主要用于车企前期造型评审、车展概念展示以及风洞仿真验证环节，不需要考虑量产车的冲压工艺约束、零部件通用化率要求，所以在曲面设计上可以做更大胆的尝试，比如前轮后方的侧进气口直接贯通到车尾扩散器区域，行驶过程中可以快速导出轮舱内的乱流，降低整车升力；前脸的封闭格栅是纯电车型的典型设计，下方预留的梯形进气通道专门给电池组和驱动电机的散热系统导风，不需要像燃油车那样预留大尺寸的中冷器安装空间。

　　在功能特性的设计上，整车的空气动力学结构都做了隐性融合，没有采用夸张的外露式尾翼，而是把尾翼的下压力生成逻辑整合到了后备箱盖的上翘角度和车尾的溜背收尾曲线里，当车辆时速超过120km/h时，车尾曲面引导的气流可以在尾部形成稳定的低压区，配合底盘的全覆盖整流板，能把整车风阻系数控制在0.22以内。车门采用无框式的鸥翼门结构，建模时特意预留了铰链的安装空间和车门开启的运动包络，避免开门时车门下沿和侧裙、前轮拱发生运动干涉；轮毂采用大尺寸的多辐式封闭设计，既可以降低轮辋区域的空气紊流，也能给刹车系统预留足够的散热通风间隙，轮拱和轮胎之间的间隙控制在两指宽度，兼顾视觉上的贴地感和悬架跳动的安全余量。

　　外形尺寸方面，整车长度控制在4.7米左右，宽度1.95米，高度仅1.18米，轴距达到2.8米，短前后悬的设计把四个车轮尽量布置在车身四角，既提升了高速过弯时的操控稳定性，也给车内的驾乘空间留出了足够余量。安装边界的处理上，前保险杠下方预留了毫米波雷达和前视摄像头的安装位，侧裙位置预留了侧方毫米波雷达的开孔，前挡风玻璃的倾斜角度达到28度，既降低了风阻，也给HUD抬头显示系统预留了足够的投影反射面积；大灯组的灯腔内部预留了LED矩阵模组的安装空间，每个竖向灯组单元的尺寸都按照量产灯组的通用规格做了匹配，后续如果要做量产化改制，不需要大幅调整前脸的曲面结构。

　　建模过程中特意对所有外露曲面做了拔模角度检查，虽然是概念模型，但关键外观面的拔模角度都控制在3度以上，避免后续如果做1:1油泥模型铣削或者小批量展车制作时出现脱模困难的问题；车身的分缝线都做了隐性处理，沿着曲面的曲率转折线布置，既不破坏整体的流线视觉效果，也给后续的钣金或者碳纤维覆盖件安装留出了公差调整空间。底盘部分的建模虽然没有做完全细化，但也预留了电池包、前后双电机、悬架系统的安装硬点，电池包的整体厚度控制在120mm以内，平铺在底盘中部，既降低了整车重心，也不会占用车内的乘坐空间。
