AnetA8XL桌面级3D打印机控制端外壳结构

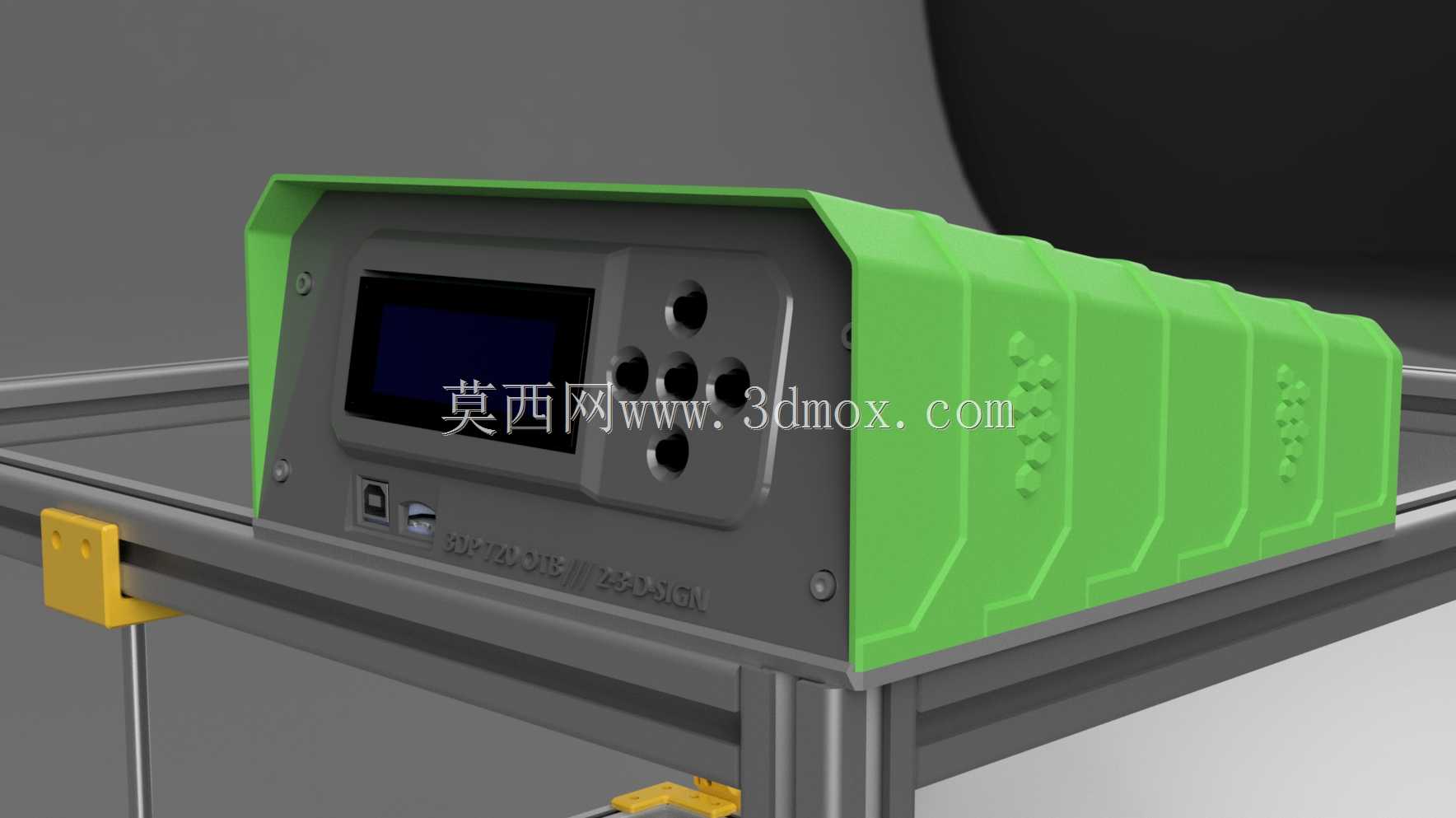

　　日常桌面级FDM3D打印作业场景里，控制端外壳是连接操作者与设备核心控制模块的关键结构件，不少入门级机型原配外壳存在结构强度不足、接口布局不合理、散热预留空间不足、安装适配性差的问题，直接影响设备长期运行的稳定性与操作便捷性。这款针对AnetA8XL机型重新设计的控制端外壳，首先从实际操作的人机交互逻辑出发调整了面板布局：将状态显示屏设置在面板左侧偏上的视觉舒适区，操作者站立或坐姿操作设备时，视线无需大幅偏移即可读取设备温度、打印进度、坐标参数等核心运行信息；旋钮与功能按键集中布置在显示屏右侧的操作舒适区，单手握持操作时拇指可覆盖所有按键区域，减少操作过程中的手部移动距离，降低长时间调参、操作的疲劳感。

　　接口区域设置在面板下部靠近设备铝型材框架的一侧，预留了USB数据接口、存储卡插槽、电源开关的安装位，所有接口的插拔方向均朝向设备外侧，不会与框架型材、走线槽产生干涉，日常插拔存储设备、连接数据线无需侧身探手，操作空间充足。外壳主体采用分体式卡扣加螺丝固定的组合连接结构，侧盖与主壳体之间设置定位止口，装配时可快速对齐安装孔位，后期维护拆卸控制板、更换散热风扇时，无需完全拆解整个外壳，仅需拆卸对应侧的固定螺丝即可打开侧盖，大幅降低日常维护的操作难度。外壳外侧的棱边全部做了R2圆角过渡处理，既避免安装调试过程中锐边划伤操作人员，也能减少PLA、ABS等常用耗材打印时的应力集中问题，降低打印件翘曲变形的概率。

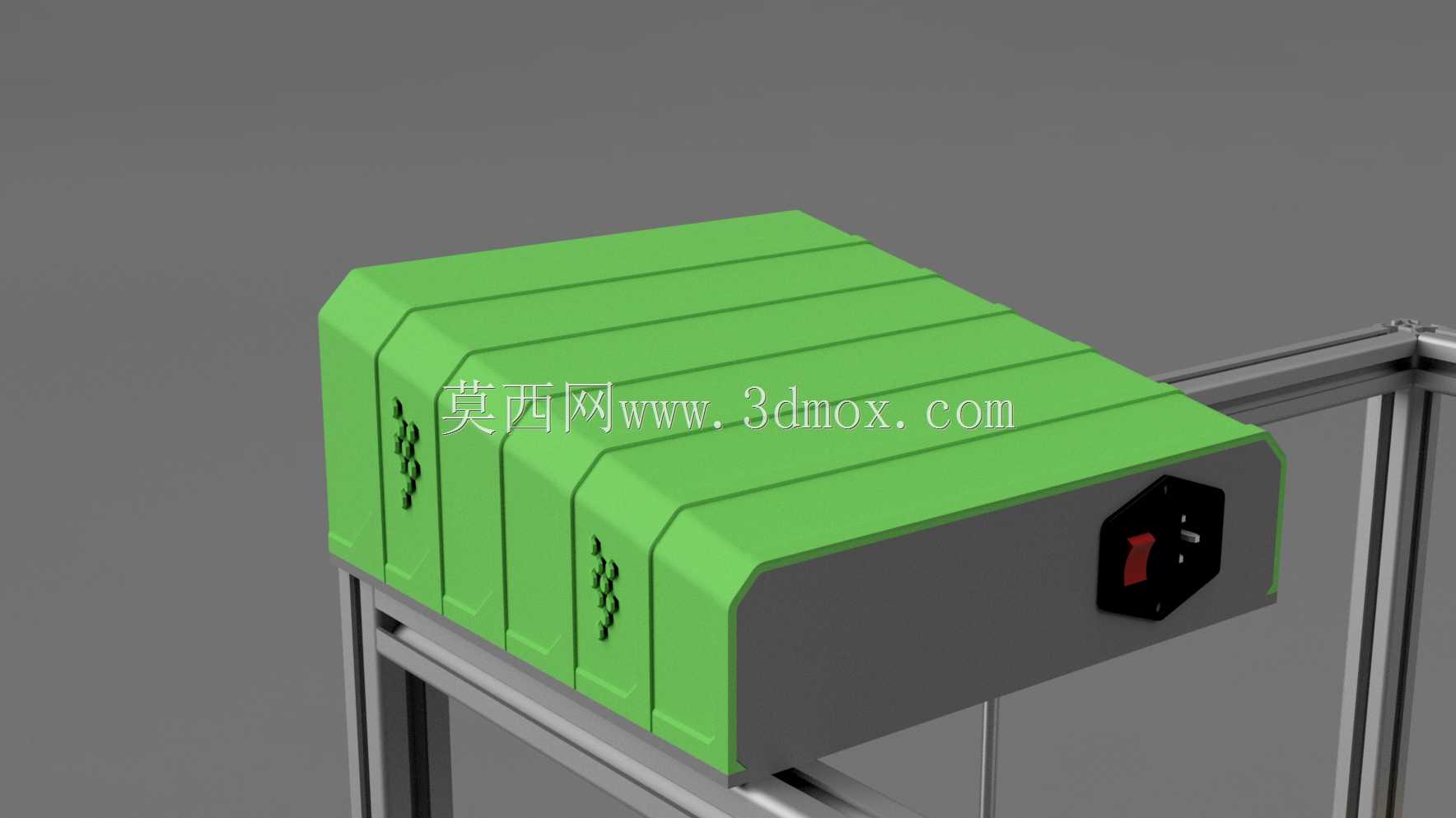

　　外壳侧面设计了阵列式凹凸加强筋结构，在不增加整体壁厚的前提下，将壳体的抗弯折强度提升40%以上，即使设备运行过程中出现平台移动带来的持续振动，外壳也不会出现共振异响、连接部位松动的问题。安装适配性方面，这款外壳完全匹配AnetA8XL机型原配的2020铝型材框架安装位，底部设置了与型材槽宽匹配的安装卡扣，配合两颗M3内六角螺丝即可完成固定，安装时无需对原有框架进行打孔、切割等二次加工，替换原有外壳的整个过程不超过十五分钟，不会破坏原有设备的结构完整性。散热设计上，外壳在控制板核心驱动芯片、电源模块对应的位置预留了通风间隙，侧面加强筋之间的空隙形成自然对流风道，设备长时间连续打印时，控制板产生的热量可通过风道自然排出，

　　无需额外加装散热风扇即可将核心元件的工作温度控制在合理区间，减少风扇带来的额外噪音与故障点。外壳的内部设置了多个走线卡扣与控制板安装柱，安装柱的高度经过精确计算，控制板固定后与壳体内壁预留3mm的安全间隙，避免控制板背面焊点与壳体接触造成短路风险；走线卡扣可将内部连接线束规整固定，避免线束杂乱堆积影响散热，也能防止平台往复移动时拉扯线束导致接口松动。从实际使用场景来看，这款外壳既适合原有设备外壳损坏后的替换安装，也适合对入门级AnetA8XL机型进行性能改装的用户使用，内部预留的扩展空间可容纳加装的自动调平模块、wifi远程控制模块等扩展配件，无需额外打磨、切割壳体即可完成扩展件的安装固定。壳体的外形尺寸经过严格校核，安装完成后不会超出原有设备的外轮廓边界，不会与X轴、Z轴的运动部件产生运动干涉，打印大尺寸模型时，运动平台与打印头的全行程移动都不会触碰外壳结构，保证设备运行的安全边界。
