等速驱动轴波纹橡胶防尘罩结构

　　日常做底盘传动系统三维建模时，这类波纹护套是经常接触的橡胶类防护零件，很多刚入行的工程师容易把它当成无足轻重的装饰件，实际上它直接决定了等速万向节的实际使用寿命，在前置前驱车型的半轴总成、四驱车型的分动箱连接轴、甚至部分工程机械的铰接传动部位都有广泛应用。它的核心作用是把万向节的润滑脂完全封闭在腔体内部，同时阻挡外界的泥沙、碎石、积水、道路扬尘进入摩擦副，避免钢球、球笼滚道出现磨粒磨损，也防止润滑脂在高速旋转时被离心力甩出，保证万向节在全角度摆动、轴向伸缩的工况下始终处于良好润滑状态。

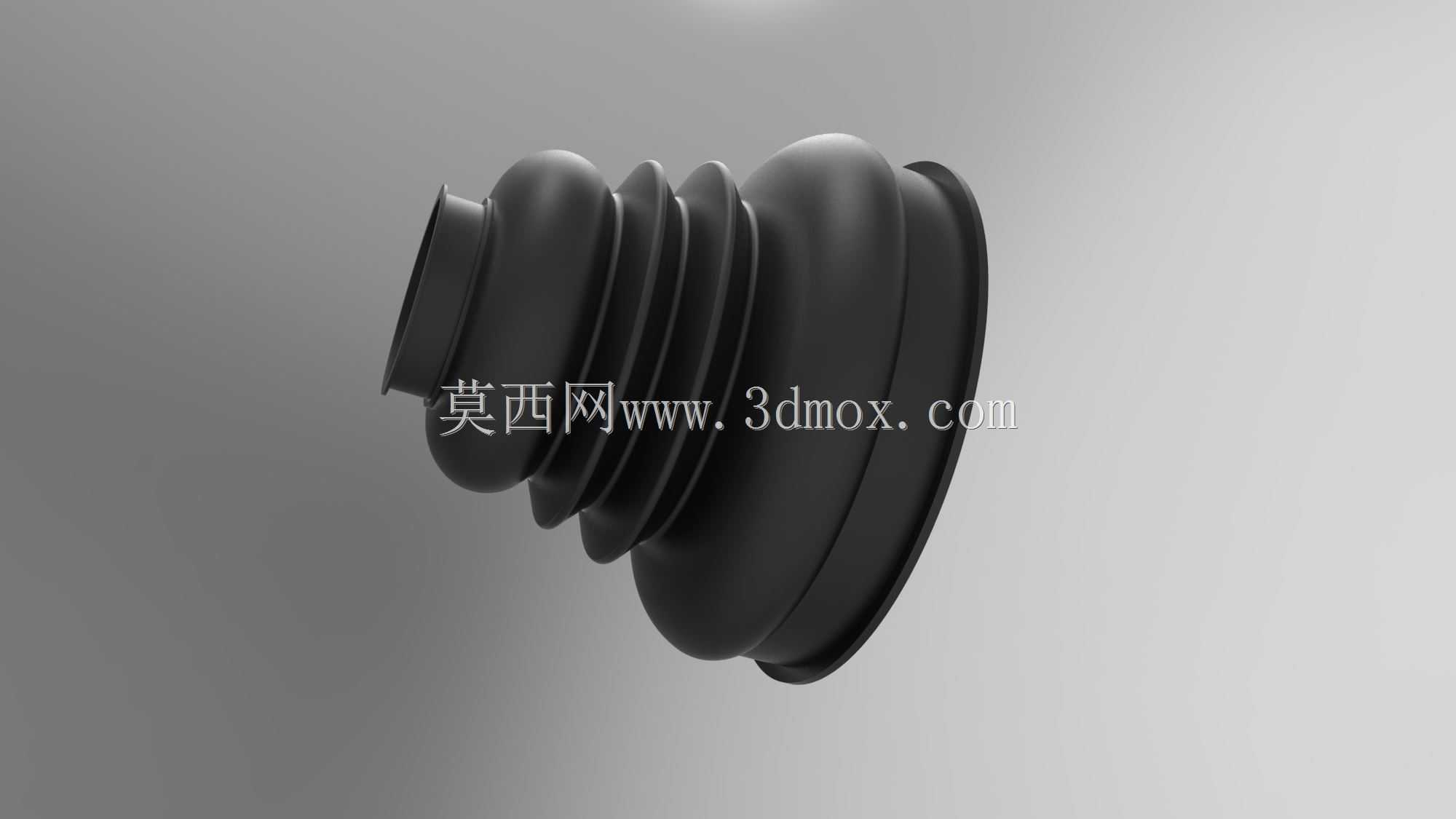

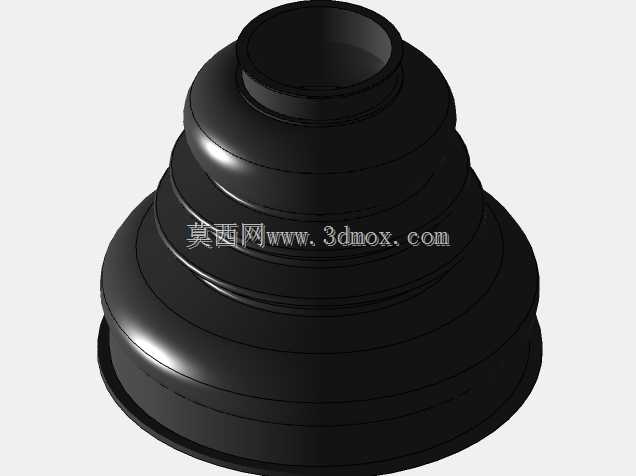

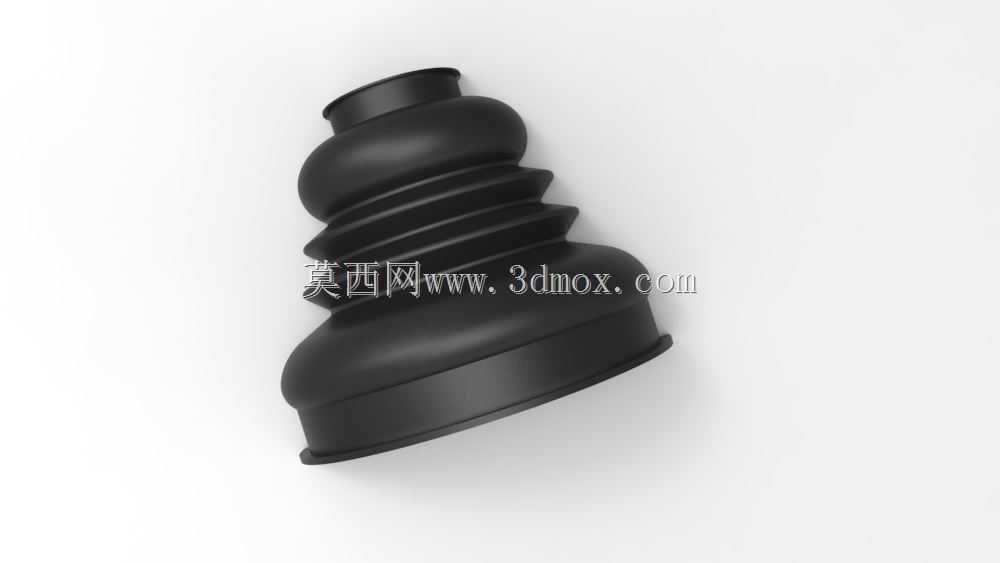

　　从结构设计思路来看，这个零件采用多段连续变径波纹结构，不是随意做的褶皱造型。每一段波纹的圆弧过渡半径、锥面倾斜角度都经过运动校核，要满足万向节达到最大摆角时，护套的压缩侧不会出现橡胶层堆叠折死，拉伸侧不会出现橡胶过度延展拉裂的情况。整体采用一端大径一端小径的阶梯锥状布局，大端对应卡接在万向节的外轮壳体卡槽位置，小端卡接在半轴杆部的环形凹槽上，两端都通过对应的金属卡箍锁紧，保证密封界面在高速旋转、温度交变的工况下不会出现松脱渗漏。波纹段的壁厚设计也有讲究，波峰位置壁厚略薄，保证伸缩摆动时的柔顺性，降低对万向节摆动的附加阻力，波谷位置壁厚适当增加，提升耐碎石冲击、耐反复弯折疲劳的性能，避免车辆行驶中带起的路面杂物击破护套。

　　做三维建模时要特别注意安装边界的尺寸匹配，大端的内径要和万向节外轮的卡接位外径保持过盈配合，过盈量控制在合理范围，过大会导致装配时卡箍难以锁紧，过小会出现密封失效漏油；小端内径要和半轴杆部的卡槽尺寸匹配，同时要预留橡胶材料老化后的压缩余量，避免长期使用后小端松脱。轴向总长度要结合万向节的最大伸缩量来确定，当半轴处于最长拉伸行程时，护套不能被拉到极限延展状态，要预留至少10%的伸缩余量；当半轴处于最短压缩行程时，波纹段的层间间隙要均匀，不能出现相邻波面挤压摩擦的情况，否则长期往复运动会磨穿橡胶层。另外建模时要注意橡胶材料的脱模斜度，两端的卡接唇边要做合理的拔模角度，方便硫化成型后脱模，波纹段的所有转折位置都要做圆角过渡，避免应力集中导致橡胶件在动态弯折时出现裂纹。

　　在实际装车工况下，这个零件要承受-40℃到120℃的工作温度范围，北方冬季低温环境下橡胶不能变硬脆裂，南方夏季连续高速行驶时，靠近排气侧的护套不能因为高温出现软化变形。波纹的数量设计也要结合万向节的摆角范围，摆角越大的位置，需要的波纹段数越多，每段波纹的折深也要对应加大，保证足够的变形补偿能力。很多售后维修中遇到的万向节早期损坏，九成以上都是因为护套破损后没有及时更换，泥沙进入润滑腔导致的，所以这个零件的结构合理性，直接影响整个传动系统的维护周期。建模时还要考虑动态干涉问题，当车轮上下跳动、转向打到最大角度时，护套的外轮廓不能和周边的悬架摆臂、减震器壳体、轮拱内衬发生剐蹭，要预留足够的运动间隙，避免行驶中被周边零件磨破。
