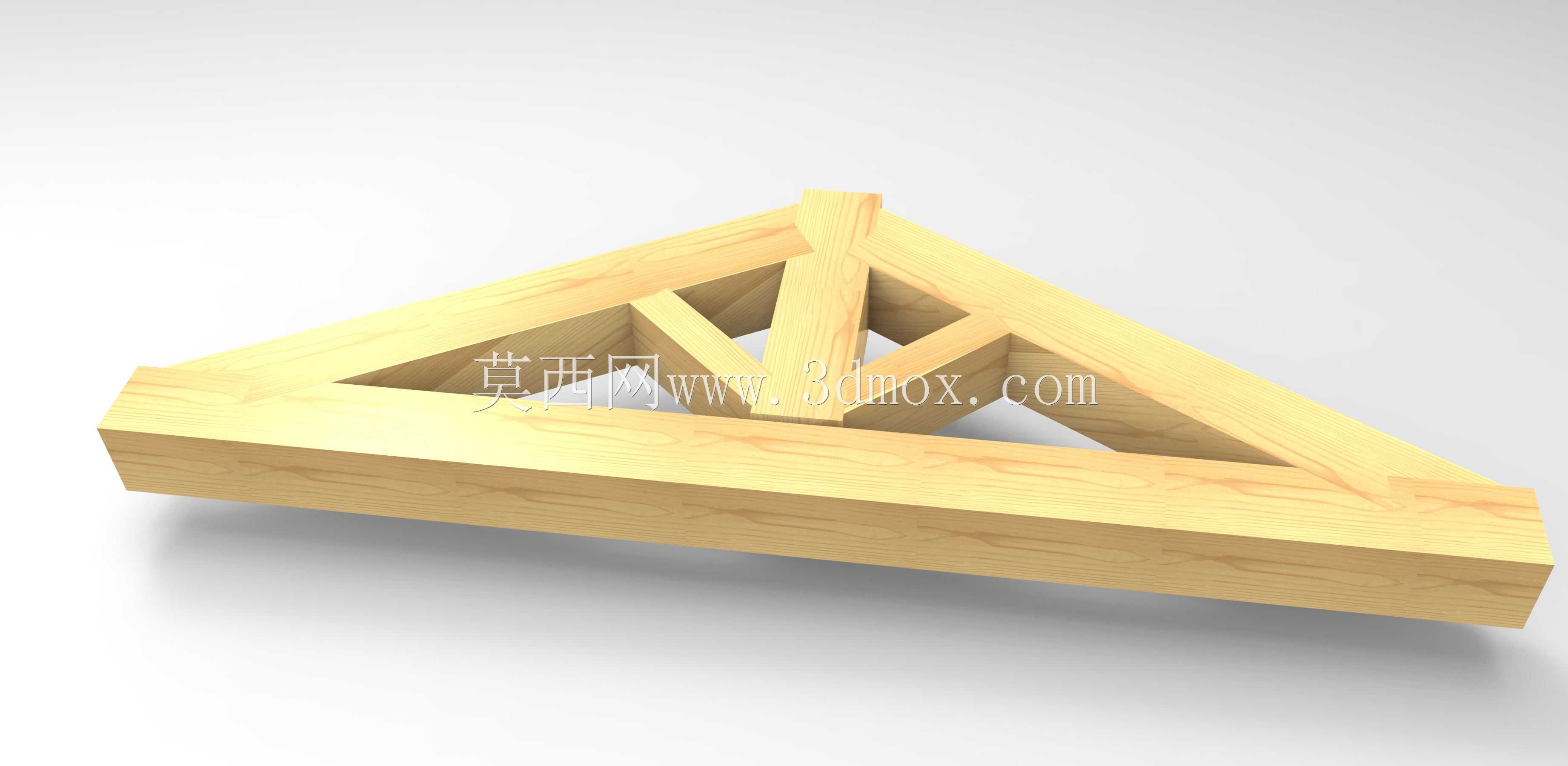

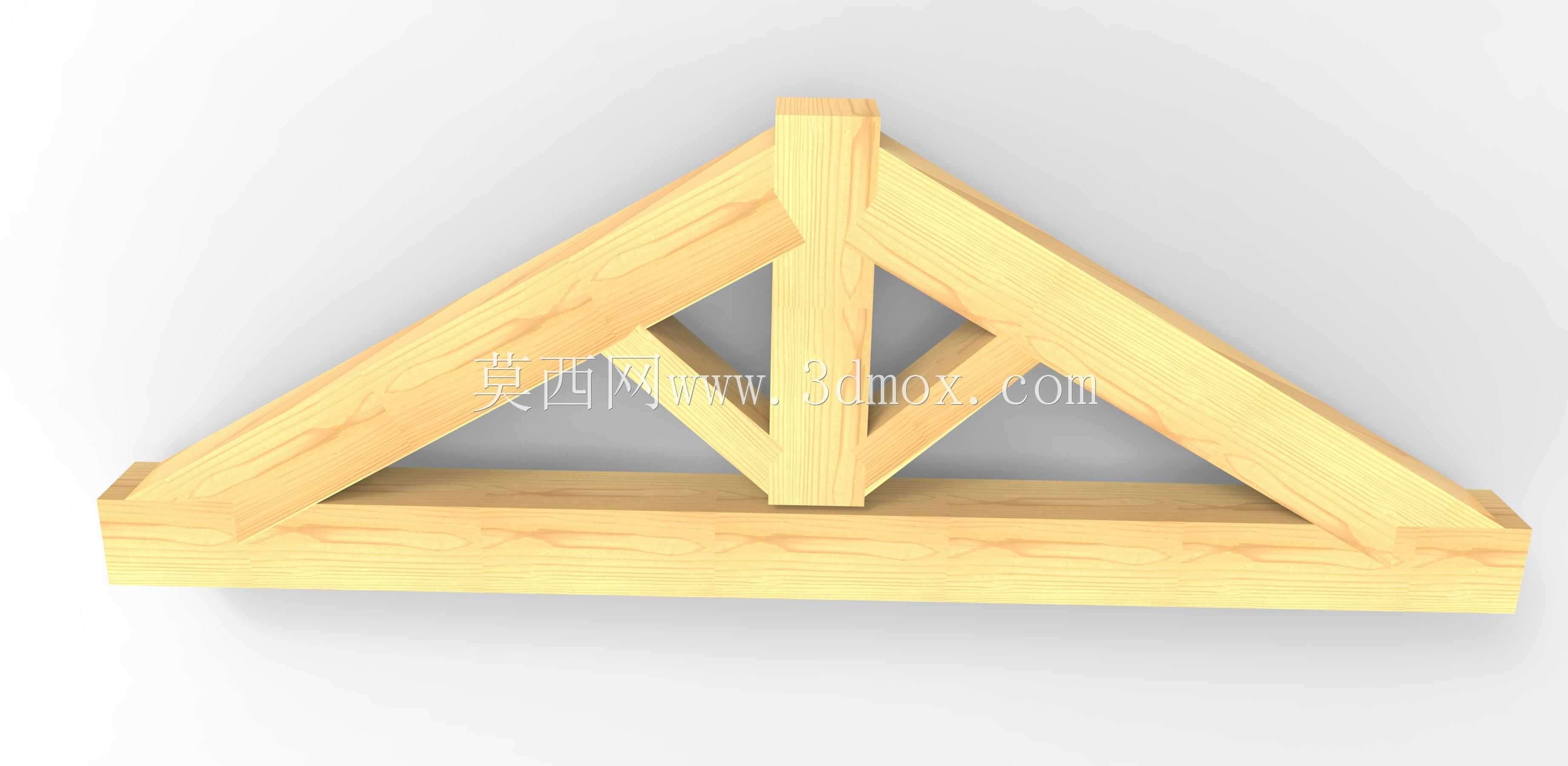

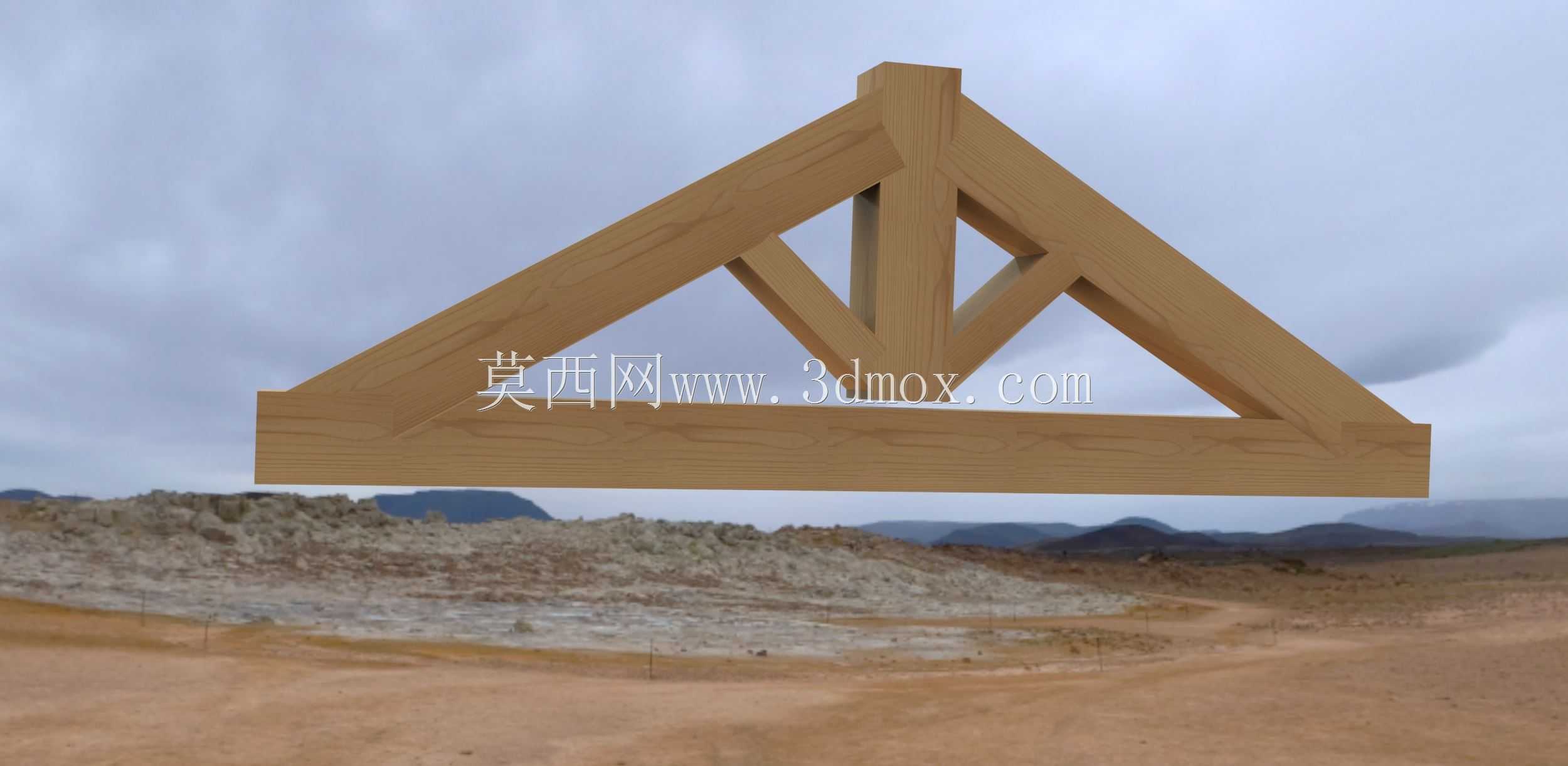

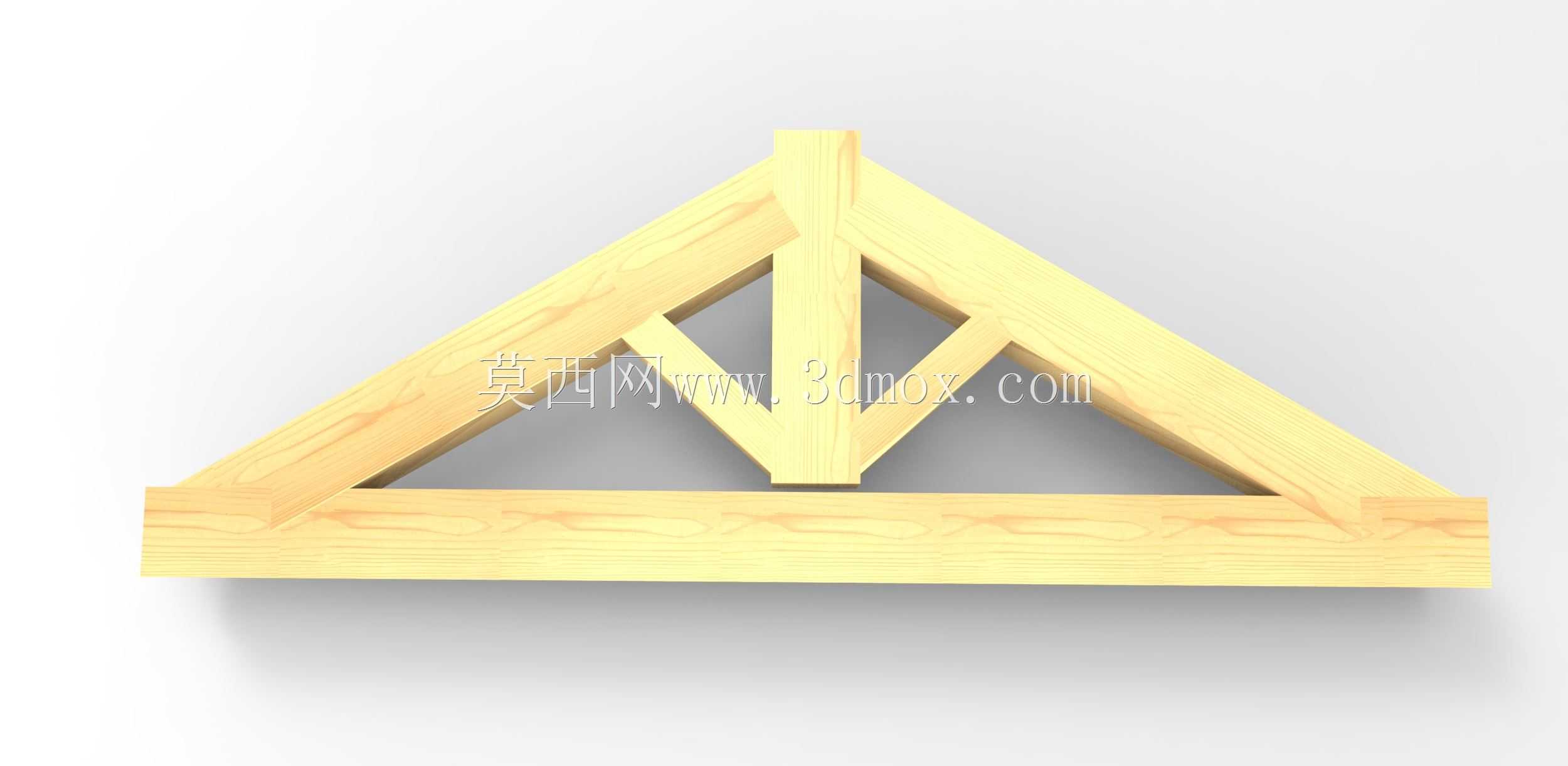

翻折式意大利风格木质屋架结构设计

　　这类翻折式木质桁架，最早在意大利乡村民居、小型公共建筑的屋面系统中被广泛应用，核心作用是承担屋面铺装、积雪、检修荷载并将力传导至两侧墙体，相比传统整木梁架，它能在更大跨度下控制构件截面尺寸，降低大尺寸整木的选材难度，同时兼顾屋面造型的辨识度。从结构受力逻辑来看，整体采用三角稳定构型作为基础框架，中间设置的竖向主立柱承接上弦杆传递的竖向荷载，两侧斜向腹杆将上弦的弯矩拆解为轴向力，避免弦杆出现过大的挠曲变形，腹杆与弦杆的连接节点采用齿合加嵌补的传统木作工艺思路，建模时特意还原了构件交接处的贴合面，没有做简化的布尔合并，就是为了给实际加工时的节点放样提供准确参考，避免现场安装出现拼接缝隙过大、受力面不贴合的问题。

　　在实际工程应用场景里，这类桁架常被用于跨度4到8米的小型建筑屋面，比如乡村自建民宿、景区配套服务用房、小型仓储库房的坡屋面，相比钢桁架，它的自重更轻，对下部墙体的承重要求更低，同时木质构件的加工不需要大型焊接、切割设备，现场施工的灵活度更高，甚至可以在场地条件受限的山区完成组装。设计时首先确定的是屋面坡度，按照意大利传统民居的排水需求，坡度控制在30度左右，这个角度既能保证雨季快速排水，也能让屋面瓦铺装后整体线条更舒展，不会出现过陡或过缓的视觉违和感。上弦杆采用通长整木设计，避免中间拼接带来的强度折减，下弦杆作为受拉构件，截面尺寸比上弦略小，中间的腹杆根据受力路径长短调整截面，靠近支座位置的腹杆受力更大，截面尺寸相应加大，跨中位置的腹杆主要起稳定构型的作用，截面可以适当缩小，这种变截面的设计思路既满足受力要求，也能控制整体材料用量。

　　关于安装边界的考虑，建模时特意在桁架两端支座位置预留了与墙体垫梁连接的嵌合段，实际安装时这个位置需要做防腐处理，垫入防潮垫片避免木构件直接接触砌体造成受潮腐烂，桁架的整体高度按照跨度的1/4设置，这个比例能在保证屋面内部有足够吊顶空间的同时，控制整体用木量，不会因为桁架过高造成材料浪费。翻折结构的设计点在于，腹杆与主立柱的连接节点可以在工厂预制成半组装状态，运输时可以将两侧腹杆向内翻折，大幅缩小运输时的占用空间，尤其适合道路狭窄的山区项目运输，运抵现场后只需要将腹杆翻起固定，就能完成单榀桁架的组装，不需要在现场进行复杂的构件裁切。

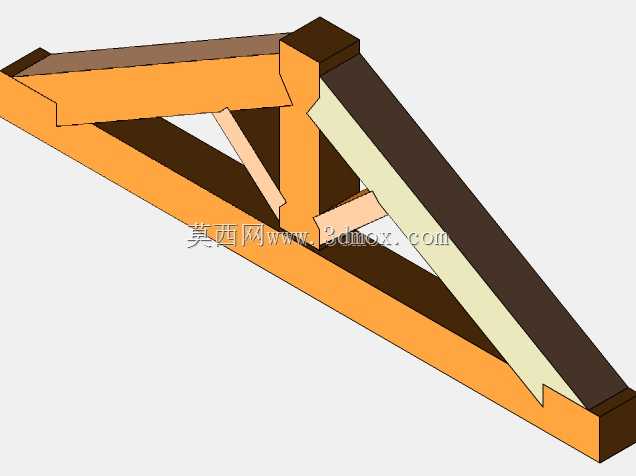

　　从建模细节来看，所有构件的棱边都做了微小的圆角处理，还原实际木构件加工后的倒角状态，避免尖锐棱边在运输安装过程中出现磕碰掉角，同时也更贴近真实木作的加工质感。节点位置的连接预留了金属固件的安装空间，实际施工时可以在齿合连接的基础上加装骑马钉、角钢固件进一步提升节点强度，应对大风、 heavy snow等极端荷载工况。这类桁架的排布间距通常控制在0.8到1.2米之间，具体根据屋面铺装材料的重量调整，如果采用陶瓦铺装，间距适当缩小，如果采用轻质金属屋面，间距可以适当放大，建模时的单榀模型可以直接阵列排布，快速生成完整的屋面承重体系，给后续的屋面整体建模、工程量统计提供准确的基础模型。不同于现代工程木桁架的金属连接件外露设计，这款结构的节点尽量将连接位置隐藏在构件贴合面内部，完成安装后外表面看不到金属固件，更能凸显木质结构的自然质感，适配追求建筑外观原生质感的项目需求。在受力验证层面，三角构型本身的几何稳定性已经能抵消大部分常规荷载，中间的腹杆布置避免了上弦杆出现过长的无支撑段，将上弦的计算长度拆分为多个小段，大幅提升了弦杆的抗失稳能力，即使在局部荷载不均匀的情况下，比如单侧堆载、局部检修荷载集中，力也能通过腹杆快速传导至整个桁架体系，不会出现单根构件过载断裂的问题。
